围起脚手架连接横杆构件三维结构设计

　　在建筑施工、舞台搭建、临时检修平台搭设等场景中，脚手架横杆是承担横向载荷传递、保障架体整体稳定性的核心受力构件，本次设计的围起脚手架连接横杆，针对常规架体搭设中横杆与立杆连接易松动、定位精度不足、抗扭性能偏弱的实际痛点做了结构优化。从实际使用场景出发，该构件主要应用于双排落地式脚手架、悬挑脚手架的横向水平杆布设环节，既可以作为作业层脚手板的支撑承载梁，也能配合斜撑杆件完成架体的横向拉结，将作业面的竖向荷载均匀传递至两侧立杆，同时抵消架体受到的水平风载与施工侧向冲击力。设计阶段首先明确了构件的受力边界：常规施工场景下单根横杆需承受不小于3kN的集中作业荷载，同时要适配市场通用直径48mm的脚手架立杆，安装时无需额外焊接或定制配件，

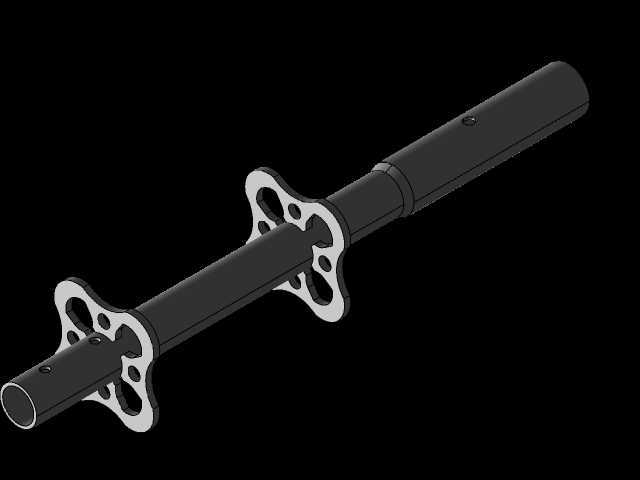

　　可直接配合标准扣件完成快速锁止。构件主体采用空心圆管结构，在保证抗弯截面模量满足荷载要求的前提下，尽可能降低构件自重，减少高空作业时的搬运与安装负荷，管体两端预留的定位小孔，可配合插销式扣件完成安装后的防脱限位，避免施工过程中因振动、磕碰导致扣件滑移脱落。两端设置的花型限位挡片是本次结构设计的核心优化点，不同于常规横杆的平直挡片结构，花型结构采用多圆弧镂空设计，一方面可以在挡片与立杆接触时形成多点贴合，增大接触摩擦力，抵消横杆受载时的周向转动趋势，另一方面镂空结构可减少挡片与管体焊接时的应力集中，避免长期受载后挡片焊缝开裂。挡片的外轮廓尺寸经过反复校核，安装后刚好卡合在立杆外侧的扣件安装位边缘，

　　施工人员搭设时无需反复测量横杆伸入长度，直接将挡片贴紧立杆即可完成定位，大幅提升架体搭设的效率与尺寸一致性。从安装边界来看，该横杆的有效支撑长度适配1.2m标准架体步距，管体外径与通用脚手架管保持一致，两端挡片的最大外伸尺寸不超过65mm，不会占用架体外侧的安全通道空间，管体表面做了均匀的防锈处理层，可适应露天施工场景下的雨水、潮湿环境侵蚀，延长构件的周转使用寿命。结构建模过程中，重点校核了管体与挡片焊接位置的应力分布，在花型挡片的每个圆弧过渡位置都做了R3的圆角处理，避免应力集中导致的构件疲劳失效，同时对管体两端的插接段做了0.5mm的尺寸公差控制，保证与不同厂家生产的标准扣件都能顺畅配合，不会出现插接过松或卡滞的问题。

　　实际施工验证中，该结构的横杆相比传统平挡片横杆，安装定位效率提升近40%，架体整体的抗侧移刚度提升约15%，在反复周转使用30次以上后，挡片与管体的连接位置未出现明显变形或焊缝开裂问题，能够很好适配各类常规临建架体的搭设需求。建模时对构件的各个配合面都做了装配干涉检查，确保横杆与立杆、扣件、脚手板等配套构件装配时无硬干涉，各个倒角、圆角的设置都符合实际加工工艺要求，可直接用于后续的工艺拆解与批量生产参考。
