铁路货运车辆双轴走行部结构设计

　　在干线铁路货运场景中，双轴转向架是承载车体重量、传递走行动力、缓冲线路冲击的核心走行部件，其结构可靠性直接决定货运列车的运行安全与载重能力。不同于客运转向架侧重平稳性的设计取向，货运双轴转向架的核心设计目标是高承载能力、低维护成本与强线路适应性，能够适配不同等级的干线、支线铁路线路，在长期重载交变载荷下保持结构稳定性。

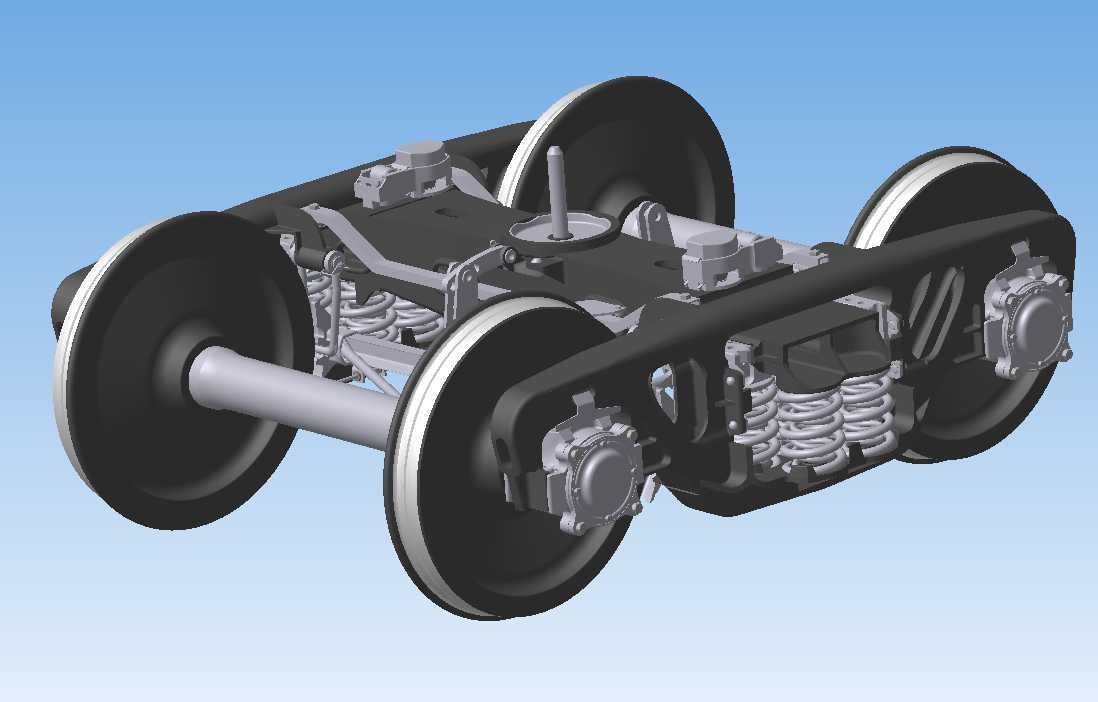

　　从结构功能来看，该转向架采用两轴轮对布局，单台转向架配置两组轮对，通过轴箱定位结构与构架主体连接，轮对采用整体辗钢车轮搭配实心车轴的成熟结构，踏面采用标准磨耗型轮廓，能够匹配既有铁路钢轨廓形，降低轮轨接触应力，减少曲线通过时的轮缘磨耗。轴箱位置配置多级弹簧悬挂系统，采用螺旋钢弹簧搭配减震阻尼元件的组合结构，一方面承担垂向载荷的缓冲作用，吸收线路接头、道岔区域产生的垂向冲击，避免刚性冲击直接传递至车体造成货损，另一方面通过轴箱定位刚度的匹配设计，约束轮对的横向与纵向窜动量，保证直线运行时的轮对对中性能，同时在曲线通过时允许轮对产生适量横移，减小轮轨侧向作用力。

　　构架作为转向架的核心承载基体，采用箱型焊接钢结构设计，各梁体截面通过有限元仿真优化，在保证整体刚度的前提下控制自重，避免过大的簧下重量加剧线路损伤。构架上设置有中心销安装座与旁承结构，中心销承担车体与转向架之间的纵向与横向力传递，实现转向架相对车体的回转功能，满足列车通过曲线时的转向需求；旁承结构承担部分垂向载荷，同时提供回转阻尼，抑制列车运行时的车体蛇行运动，提升高速运行时的稳定性。基础制动装置安装座集成在构架侧梁位置，可适配单元制动缸或传统闸瓦制动结构，满足不同载重等级下的制动距离要求，制动吊座的位置经过精度校核，保证制动时闸瓦与车轮踏面的均匀接触，避免偏磨导致的制动效能下降。

　　在安装边界设计上，该转向架的轨距适配标准轨距线路，轮对内侧距严格控制在标准公差范围内，保证轮轨匹配的安全性；构架上平面的中心销座位置与车体上心盘精准对应，旁承的高度可通过调整垫进行微调，满足不同车底架高度的车辆装配需求，同一转向架的两组轮对对角线尺寸差、轴箱弹簧安装面高度差均控制在装配公差范围内，避免落成后出现轮对偏载、四点接触不实等问题。轴箱与构架之间的定位间隙经过匹配设计，既能够允许轮对在垂向的正常跳动行程，又不会出现过大的横向间隙导致运行晃动。

　　从实际应用角度，这类双轴转向架广泛应用于敞车、棚车、平车等通用铁路货运车辆，能够适配21t轴重及以上的重载货运需求，在长期运用中，弹簧组的刚度匹配、轴箱定位的可靠性、构架焊缝的疲劳强度是影响检修周期的核心因素，建模过程中对各部件的装配关系、运动间隙进行了完整还原，可用于转向架的结构原理教学、检修工艺模拟、新车型的适配改型设计参考，也可作为货运车辆动力学仿真的基础装配模型，帮助设计人员快速完成悬挂参数匹配、限界校核等前期设计工作。在进行三维建模时，所有部件的配合关系均按照实际装配工艺设置，轮对与轴箱之间设置转动副约束，弹簧部件设置可压缩的柔性连接参数，中心销与车体座之间设置回转副，能够完整模拟转向架的实际运动状态，包括过曲线时的回转动作、弹簧的垂向压缩变形、轮对的相对横移动作，避免静态模型无法反映运动干涉的问题。
