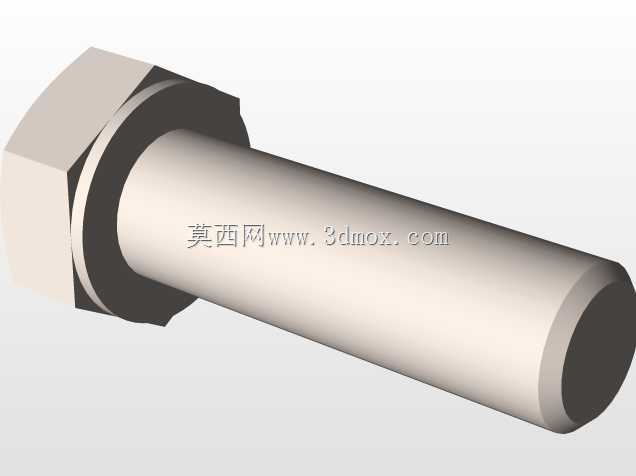

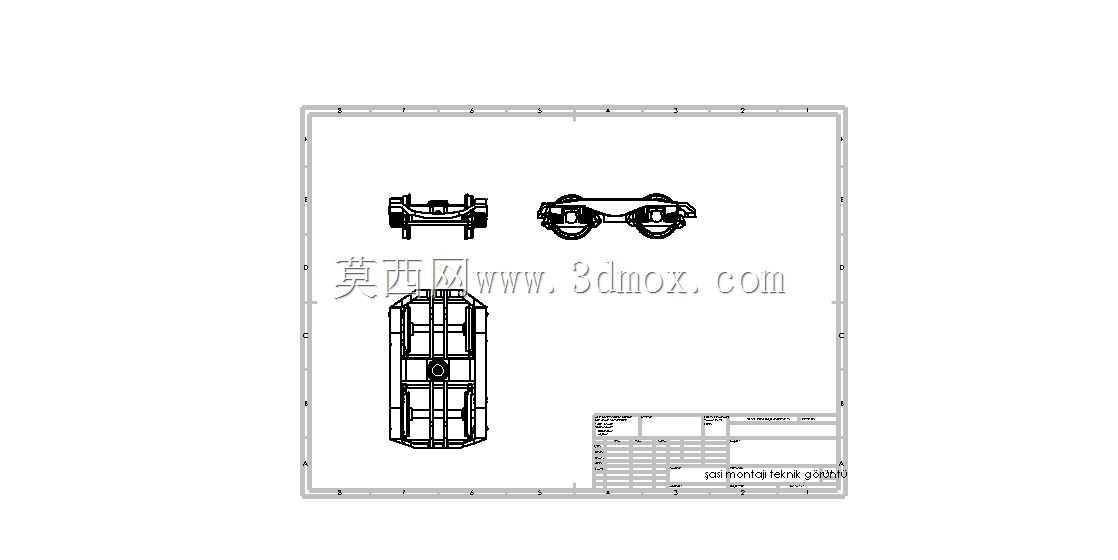

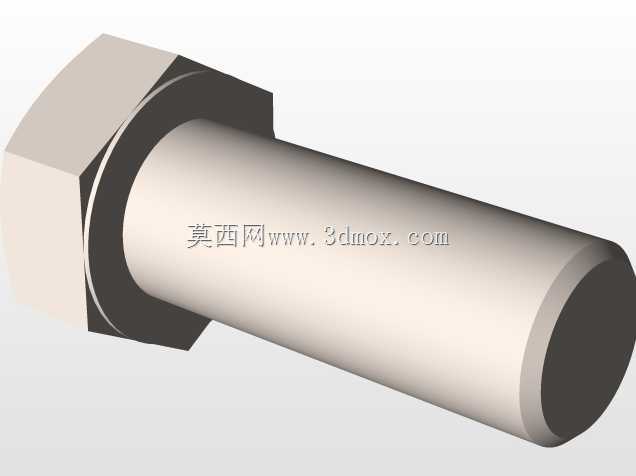

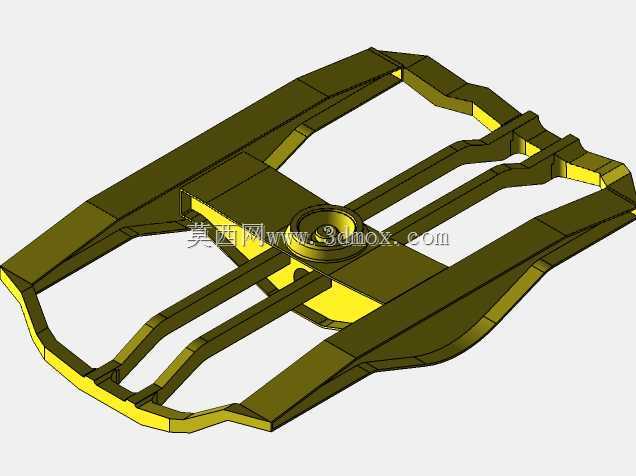

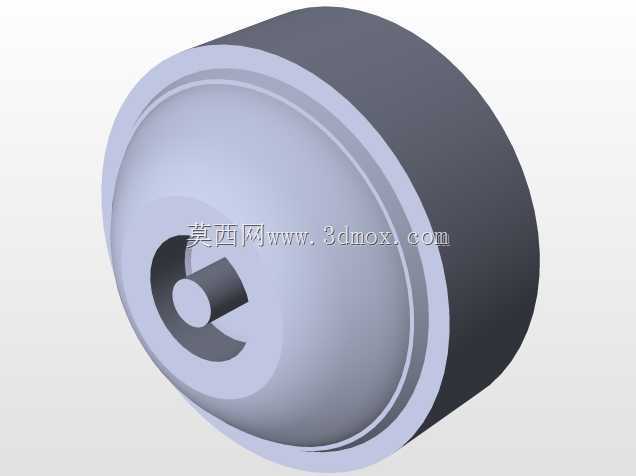

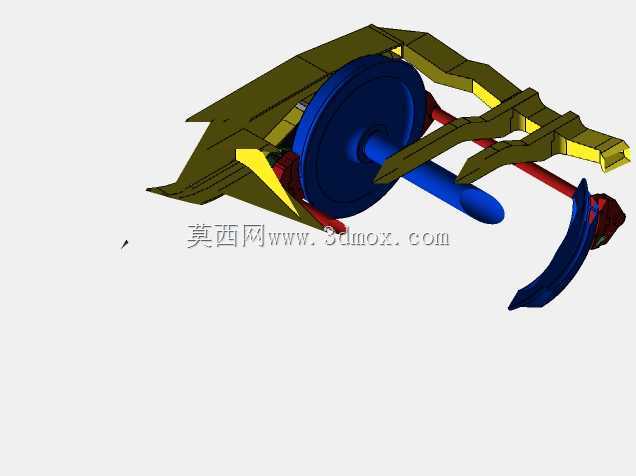

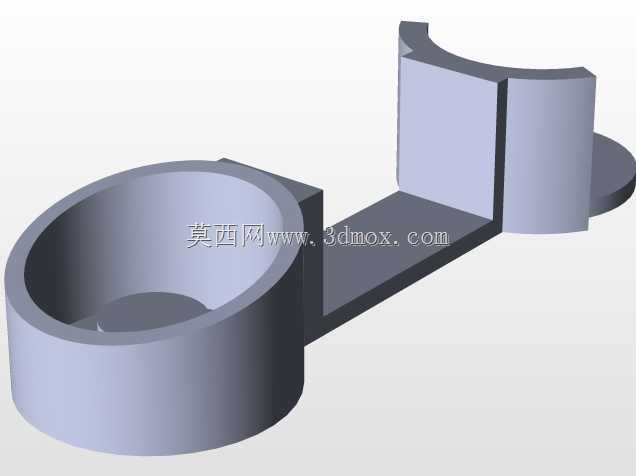

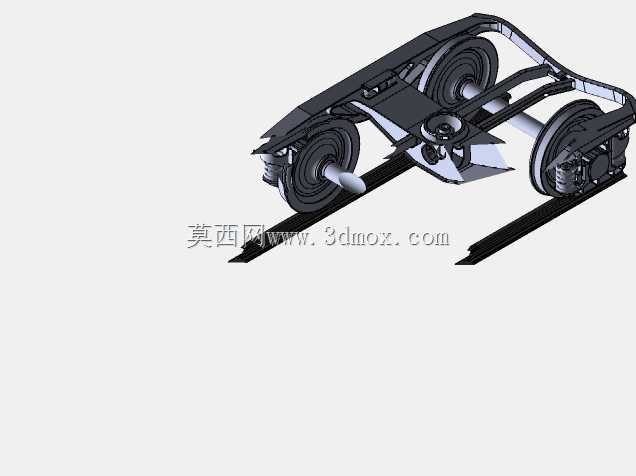

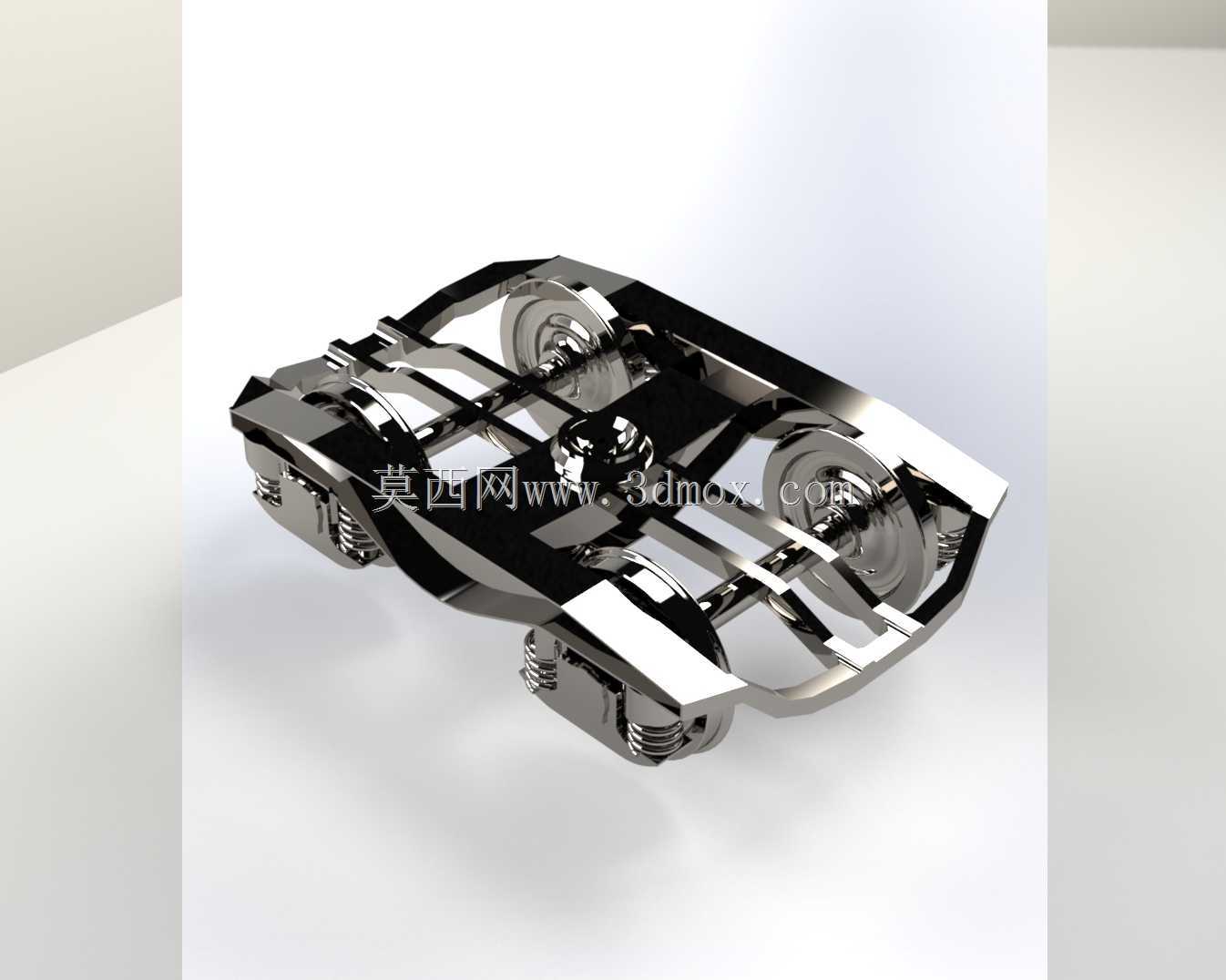

在铁路货运体系中,转向架作为车辆最核心的走行承载部件,直接决定了重载工况下的运行稳定性与线路适配能力,其结构设计需要同时兼顾轴重传递、曲线通过、振动缓冲、制动执行多重功能,是轨道车辆结构设计中复杂度较高的总成部件。本次呈现的转向架结构,针对货运场景的大载重需求做了针对性的结构优化,整体构架采用焊接式箱型梁结构,侧梁与横梁的连接位置做了圆弧过渡处理,避免应力集中导致的长期疲劳损伤,能够适配干线货运常见的21t-25t轴重载荷传递需求,将车体上部的垂向载荷均匀分散到两侧轮对位置,同时在车辆通过曲线线路时,借助构架与车体之间的回转间隙,自动调整轮对与钢轨的相对角度,减小轮缘与钢轨的侧向磨耗,降低线路维护成本与车辆运行阻力。

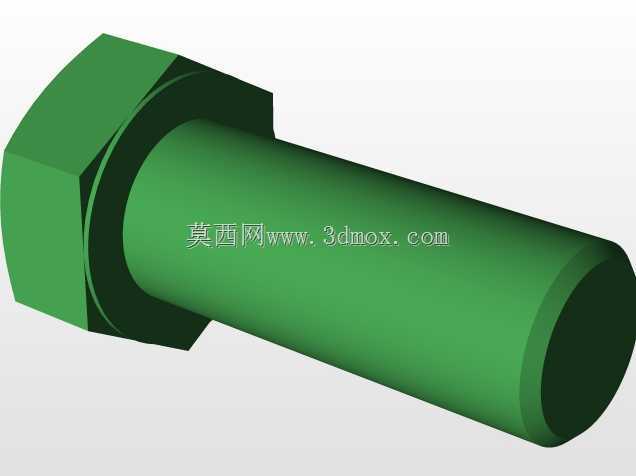

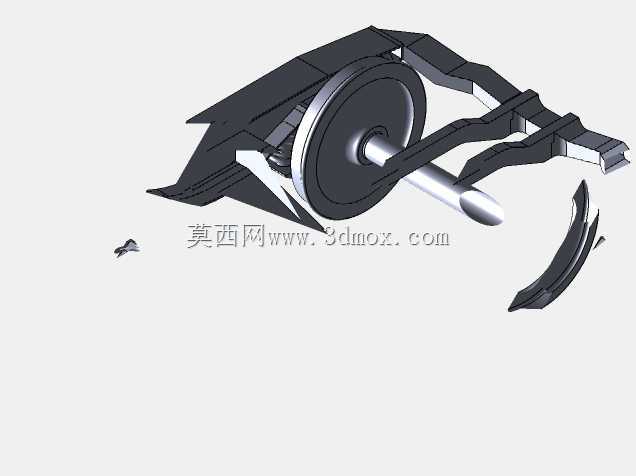

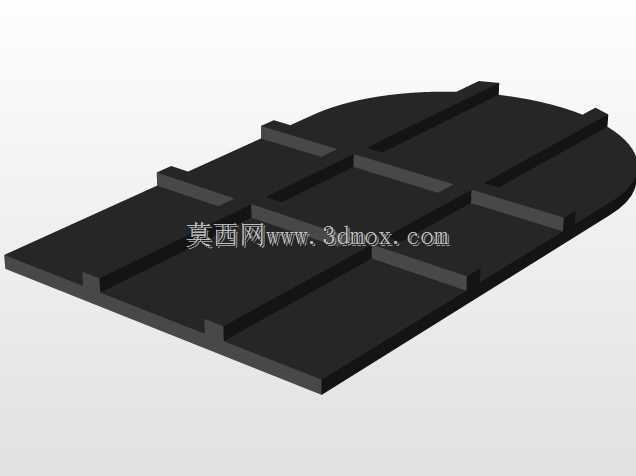

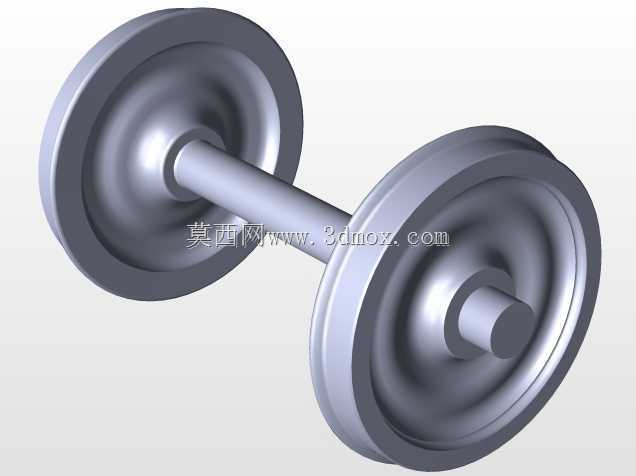

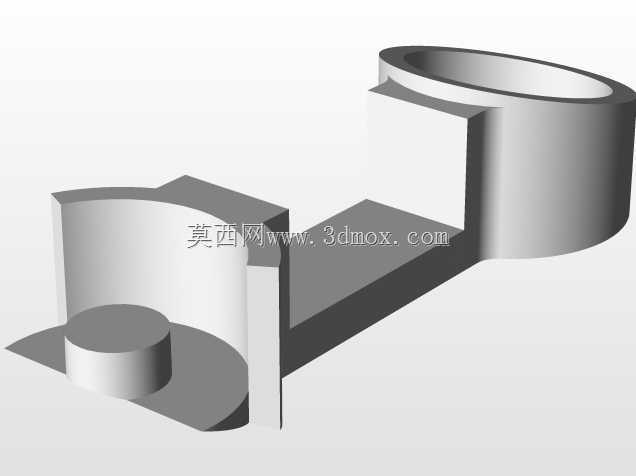

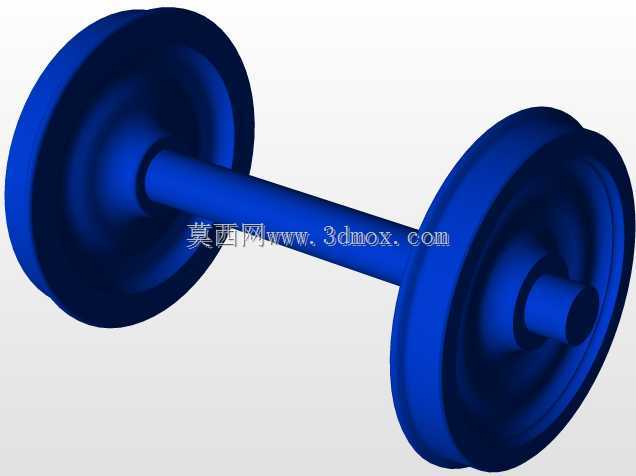

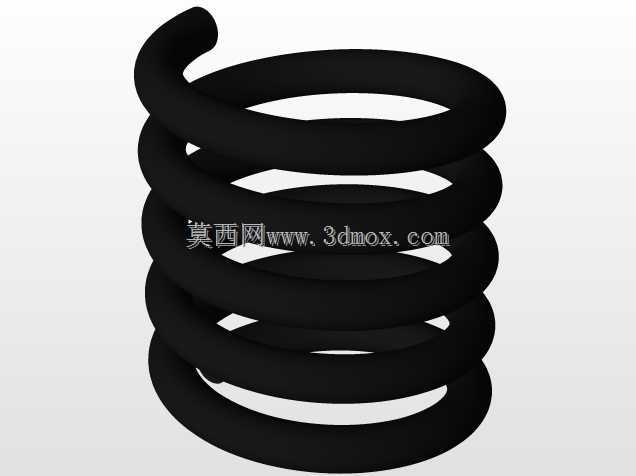

从功能模块划分来看,该转向架集成了轮对轴箱、一系悬挂、基础制动、构架本体四个核心部分,轮对采用整体辗钢车轮搭配实心车轴的经典结构,车轮踏面采用LM型磨耗型踏面,能够在运行中自动对中,减少蛇行运动的幅值,车轴与车轮的配合面采用过盈压装设计,配合位置设置了卸荷槽结构,避免压装过程中产生的应力集中导致车轴疲劳裂纹。轴箱部分采用导框式定位结构,定位间隙经过匹配计算,既能够保证轮对相对于构架的纵向与横向定位刚度,抑制高速运行时的蛇行失稳,又能在通过道岔与曲线时允许轮对产生适量的横向位移,减小轮轨之间的冲击载荷。一系悬挂采用圆柱螺旋弹簧搭配液压减振器的组合形式,弹簧参数根据货运车辆的空载、重载载荷变化区间做了刚度匹配,在空载状态下能够提供足够的静挠度保证运行平稳性,重载状态下弹簧并圈前的行程能够覆盖最大动载荷的冲击余量,避免刚性接触导致的部件损坏,减振器的阻尼系数匹配弹簧刚度,能够快速衰减轮轨传递上来的高频振动,避免振动向上传递到车体导致装载货物的破损。

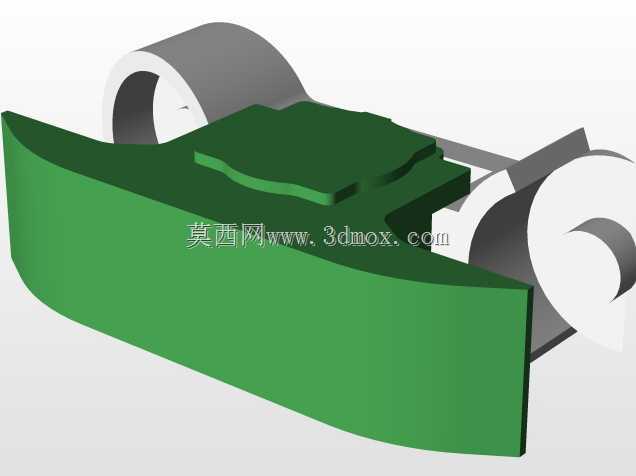

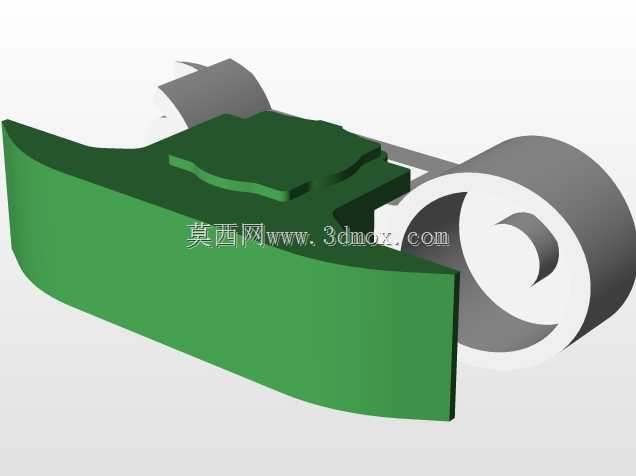

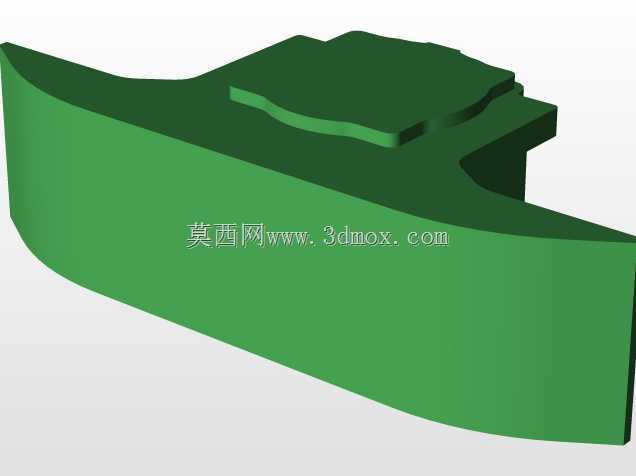

基础制动部分采用单侧闸瓦制动结构,制动梁通过吊杆悬挂在构架侧梁的制动吊座上,制动时制动缸产生的推力通过杠杆机构传递到闸瓦位置,将闸瓦压紧在车轮踏面上,通过摩擦力实现车辆的减速与停车,闸瓦间隙能够随着闸瓦的磨耗自动调整,保证制动行程始终处于合理区间,避免制动响应滞后或者制动抱闸的故障。在设计过程中,各部件的安装边界做了严格的尺寸校核,构架两侧的轴箱导框间距与轮对的轴颈间距匹配公差控制在0.2mm以内,保证轮对能够顺利落装且不会出现卡滞,弹簧安装座的平面度公差控制在0.1mm/m以内,避免弹簧安装后出现偏载导致的弹簧断裂故障,制动吊座的位置度公差经过校核,保证制动过程中闸瓦能够完全贴合车轮踏面,不会出现偏磨导致的制动力不足问题。

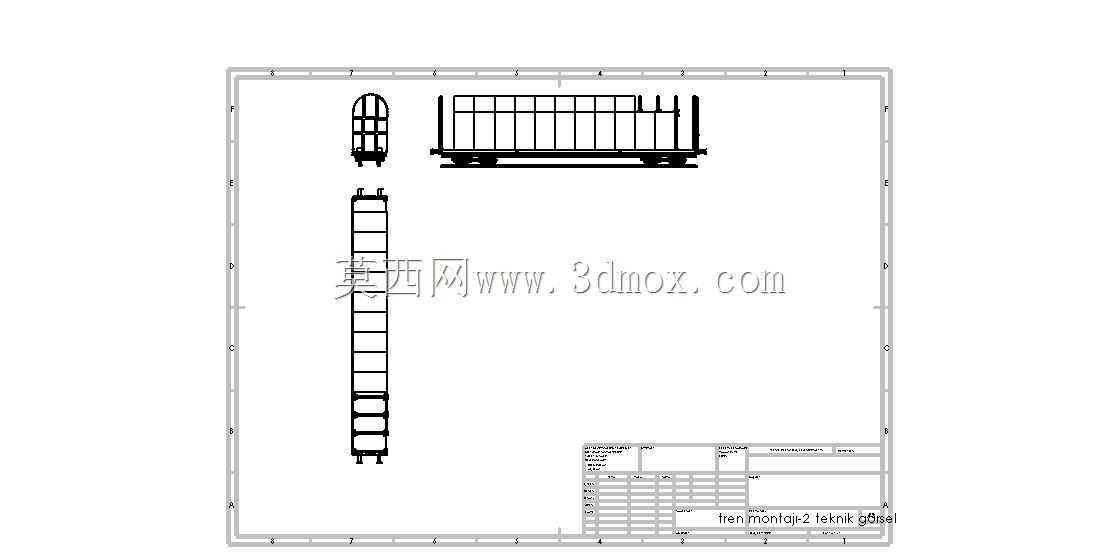

从实际应用场景来看,该结构的转向架能够适配通用敞车、棚车、平车等多种货运车型,既可以在干线铁路的重载货运线路上运行,也能够适配厂矿专用线的较小曲线半径线路,在日常维护过程中,各模块采用分体式设计,轮对、轴箱、弹簧、制动部件都可以实现单独更换,不需要整体拆解构架,能够大幅缩短车辆的检修停时,提升货运车辆的周转效率。在结构建模过程中,所有部件的配合关系都按照实际装配约束搭建,相邻部件之间的运动间隙都做了干涉检查,比如在最大弹簧压缩量工况下,轴箱与构架侧梁之间仍然保留有足够的安全间隙,不会发生刚性碰撞;在最大转角的曲线通过工况下,轮对与构架、制动装置与轮对之间都不会出现运动干涉,完全符合实际车辆的运行边界要求。对于结构设计从业者而言,该模型能够直观展示货运转向架的各部件连接关系与载荷传递路径,可作为转向架结构选型、课程设计、结构优化的参考载体,帮助设计人员快速理解走行部的核心设计逻辑,掌握重载部件的结构强度校核要点与安装尺寸匹配原则。
