卫浴进水控制管路总成结构设计

　　这套进水控制管路总成，主要面向民用卫浴供水、小型商用盥洗设施的进水接驳场景，日常承担冷热水输送、通断控制、终端出水调节的核心作用，是台盆、壁挂式出水设施里直接对接用户操作的核心流体构件。从实际落地的安装场景来看，这类总成需要适配墙面预埋供水管道的常规安装间距，安装基准面贴合墙面装饰完成面，整体向外延伸的长度控制在常规卫浴操作的舒适范围内，不会过度突出占用盥洗区操作空间，同时管路的弯曲走向完全避让台盆边缘、墙面置物架的常规安装边界，避免后期加装配件时出现干涉问题。

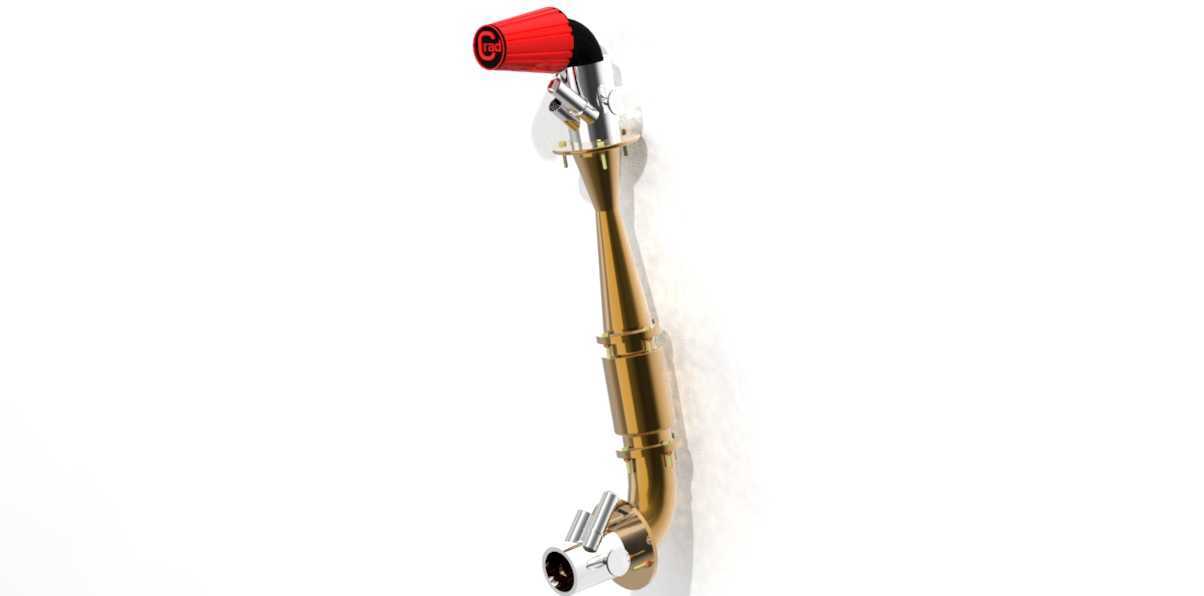

　　从功能特性上拆解，这套总成集成了三个核心功能段：最上端的红色标识端是冷热水调节与出水控制的操作端，采用防滑的包覆结构，即便用户手部沾水也能稳定拧动调节，不会出现打滑脱手的问题；中间的渐扩式管路段不是单纯的装饰结构，而是做了流体流道的缓扩设计，水流从下部窄管段进入后，在渐扩段逐步降低流速，减少高压供水时的管路震颤与水流噪音，同时这段金属结构做了加厚处理，能承受供水管网的常规水锤冲击，避免长期使用后出现管路变形开裂；下部的转角连接段集成了两个独立的控制阀芯，分别对应冷热水的进水通断，在维护时可以单独关闭单路供水，不需要关停整个区域的供水总阀，大幅降低后期运维的操作成本。

　　设计过程中首先要解决的是管路密封可靠性问题，所有金属衔接部位都采用了锥面密封加密封圈的双重密封结构，相比单纯的螺纹密封，能更好地适应墙面安装时的微小角度偏差，不会因为安装时的对位误差出现渗漏。其次是操作力矩的匹配，阀芯的转动阻尼经过反复调校，既不会因为阻尼过小导致开关时出现误碰移位，也不会因为阻尼过大让老人、儿童操作时需要施加过大的力。管路的材质搭配上，与水接触的流道全部采用抗锈蚀的金属材质，避免长期输水后出现锈渣堵塞出水端的问题，外部握持操作的部位采用隔热非金属包覆，即便通入高温热水，操作端表面温度也不会过高，避免用户操作时被烫伤。

　　从安装边界的尺寸控制来看，总成的固定基座采用标准的墙面暗装固定孔位，孔位间距匹配国内主流的卫浴供水预埋尺寸，施工时不需要额外对预埋管道进行改位，直接对接即可完成安装。管路的转角半径经过优化，既保证了流体转弯时的阻力损失控制在合理范围，也让整体外轮廓线条流畅，没有突兀的棱角，日常清洁时不会积存卫生死角。另外在终端出水端的接口处，做了标准的外接螺纹，可以适配不同类型的出水起泡器、延伸水嘴等配件，用户可以根据实际使用需求自行更换，不需要对总成主体进行改动。

　　实际选型应用时，需要注意这套总成的额定供水压力适配常规市政供水管网的压力范围，不需要额外加装减压阀即可稳定工作，在高层住宅高水压区域，内部的阀芯结构也能承受短时的压力波动，不会出现密封件提前失效的问题。建模过程中，所有配合面的公差都按照五金卫浴件的行业通用公差设定，活动部件的配合间隙控制在合理范围，既保证转动顺畅，也不会出现间隙过大导致的晃动问题。
