曲轴箱通风散热器溢流油气分离装置

　　在车用内燃机的曲轴箱通风回路与冷却系统溢流支路的集成设计中，这类带多接口的腔体部件承担着关键的气液分离与流体导流作用，其设计合理性直接影响曲轴箱窜气处理效率、冷却系统压力稳定性，以及整机排放合规性与运行可靠性。日常工程场景里，内燃机运行过程中活塞环密封间隙会持续向曲轴箱内窜入未完全燃烧的混合气、机油蒸汽与燃烧废气，若直接将这部分窜气排入大气会造成污染物超标，若直接导入进气系统又会携带过量机油颗粒造成进气道积碳、气门结焦，甚至引发涡轮增压器叶轮污染卡滞；同时散热器在冷却液温度波动、体积膨胀收缩过程中会产生溢流需求，若溢流路径与通风路径的流体干涉，会造成冷却系统压力异常、气阻等故障，这类集成式分离腔体正是为解决两类回路的协同处理问题而设计。

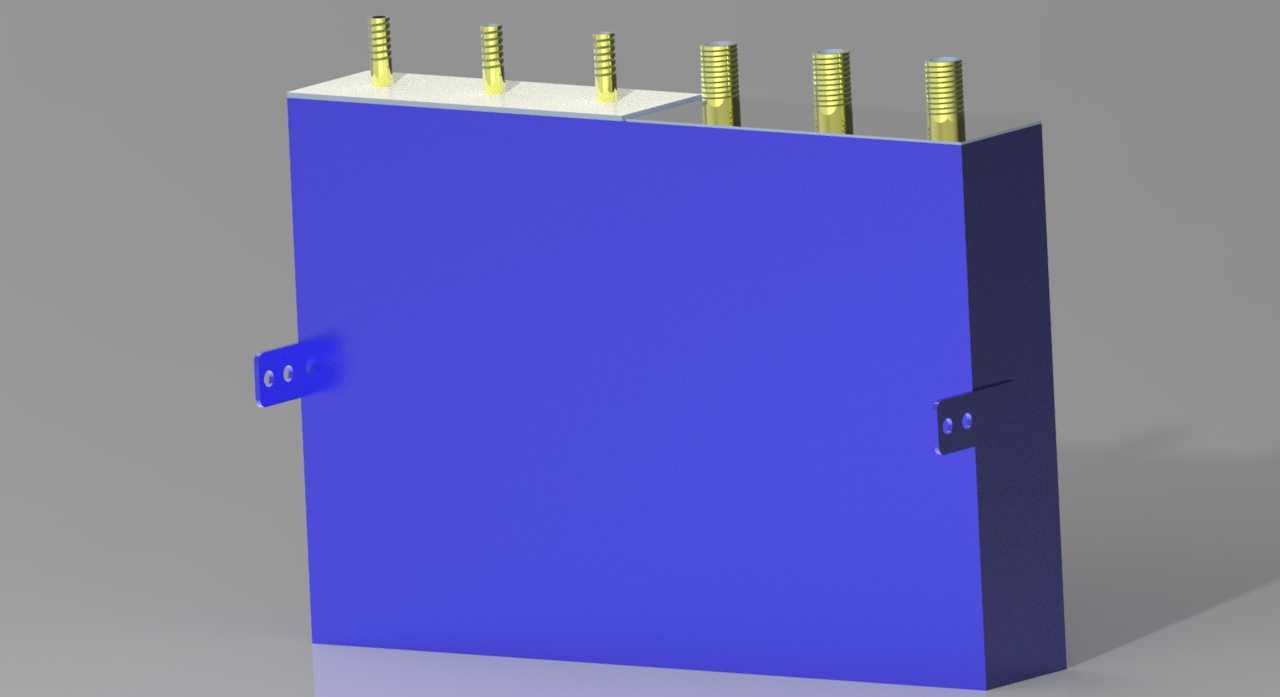

　　从结构功能来看，该部件主体为矩形密封腔体，腔体顶部均匀布置六个外螺纹接口，其中部分接口对接曲轴箱通风的引出管路，将窜气导入腔体内部，部分接口对接散热器溢流管路，将膨胀溢出的冷却液蒸汽导入腔体内完成气液分离，剩余接口作为分离后气体的导出端，连通进气歧管实现窜气的闭环燃烧，腔体下部预留积液回流结构，可将分离出的液态机油、冷凝冷却液导回油底壳或膨胀水箱，避免流体损耗。腔体两侧伸出的带孔安装耳片是核心安装定位结构，耳片上的两个安装孔采用对称公差设计，可适配M6规格的固定螺栓，安装时需在耳片与安装基座之间加装耐油橡胶垫片，一方面补偿安装面的平面度误差，另一方面阻隔发动机运行过程中传递到腔体的振动，避免长期振动造成螺纹接口松动、焊缝开裂。

　　设计过程中首先要明确各接口的通径匹配逻辑，顶部六个接口的螺纹规格根据对接管路的流量需求差异化设置，对接曲轴箱高负荷窜气通路的接口通径更大，满足大流量窜气的通过需求，对接散热器溢流支路的接口通径匹配溢流管的常规尺寸，避免通径过大造成冷却液过度蒸发、通径过小造成溢流阻力过大引发系统超压。腔体内部的流道设计经过多轮流体仿真验证，导入的油气混合气流在腔体内通过扩容减速、碰撞吸附的原理实现气液分离，气流进入腔体后流通截面突然扩大，流速快速降低，密度较大的液态油滴、冷却液滴在重力作用下下落至腔体底部，同时腔体内壁的粗糙面与预留的挡流结构可让随气流运动的小液滴碰撞附着，聚集成大液滴后滑落，无需额外加装过滤滤芯即可达到稳定的分离效率，既降低了部件制造成本，也免去了后期滤芯更换的维护需求。

　　安装边界方面，该部件的主体矩形腔体厚度控制在较薄区间，可布置在发动机缸体侧面与车架之间的狭窄安装空间内，不会与周边的发电机、空调压缩机、管路线束产生运动干涉；顶部接口的伸出高度经过严格校核，安装后接口顶端与引擎盖内侧的安全间隙满足整车振动工况下的位移要求，不会出现引擎盖关闭时磕碰接口的问题；两侧安装耳片的位置与发动机缸体上预留的安装凸台完全对应，安装时无需额外设计转接支架，可直接通过螺栓固定，装配工序简单，适配现有发动机的装配工艺流程。

　　实际工况适配层面，腔体主体采用耐油耐高温的工程塑料材质，可长期耐受-40℃到120℃的工作温度范围，覆盖整车极寒启动、大负荷持续运行的全工况温度需求，材质的耐油特性可长期耐受机油、乙二醇冷却液的腐蚀，不会出现材质溶胀、开裂、老化变脆的问题；顶部的金属螺纹嵌件与塑料腔体采用注塑包胶工艺结合，嵌件与塑料之间的密封可靠性经过压力循环测试验证，在0.2MPa的系统工作压力下不会出现渗漏问题，满足曲轴箱通风系统与冷却系统的密封压力要求。在台架验证阶段，这类部件需要经过持续1000小时的高低温循环冲击、振动耐久、压力脉冲测试，确保在全生命周期内不会出现结构损坏、密封失效、分离效率下降的问题，匹配内燃机整机的使用寿命要求。
