欧标三位带开关拖线式排插结构设计

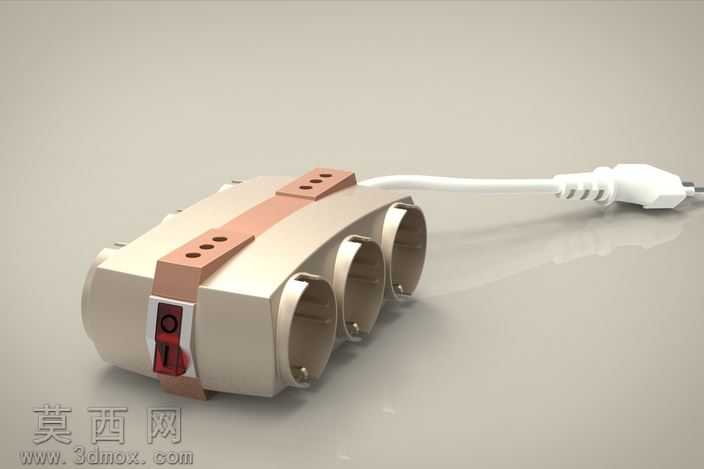

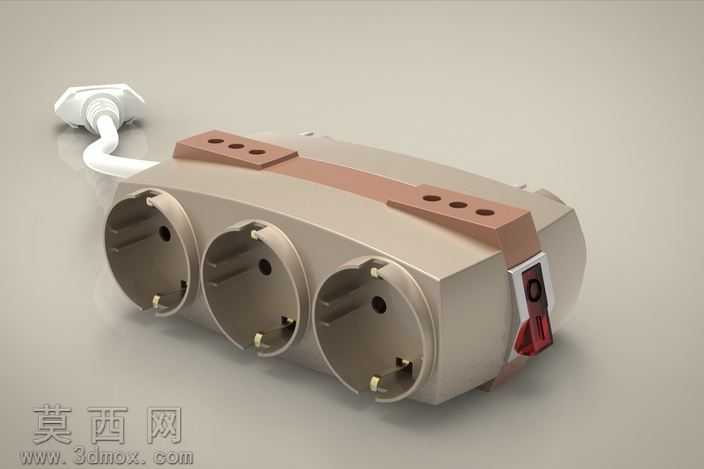

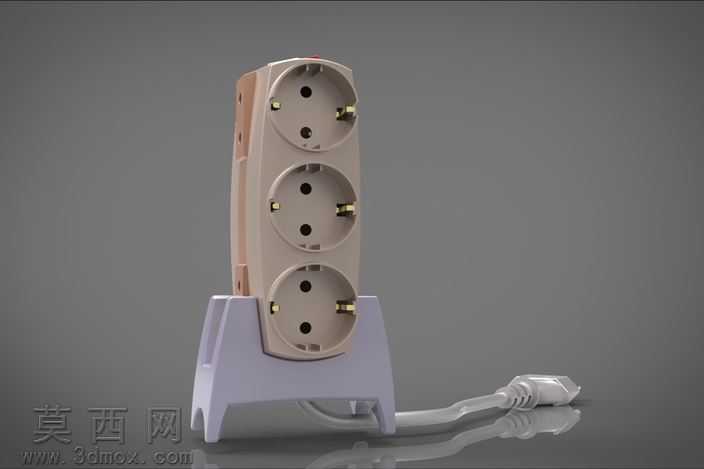

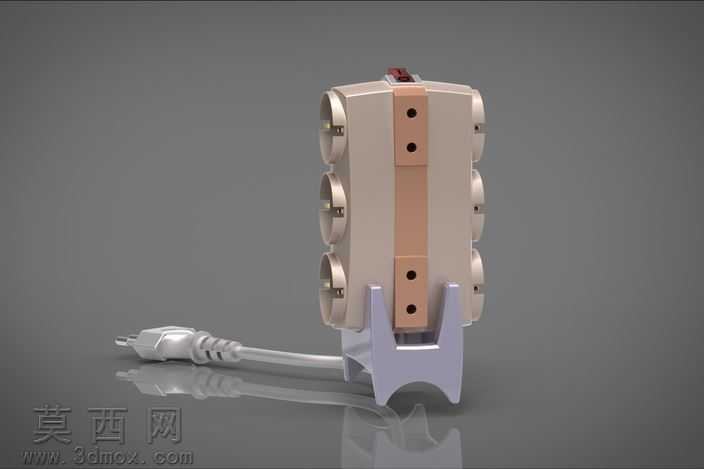

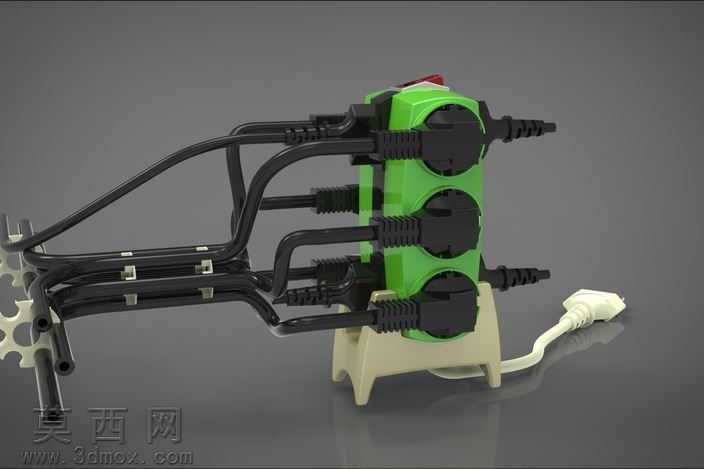

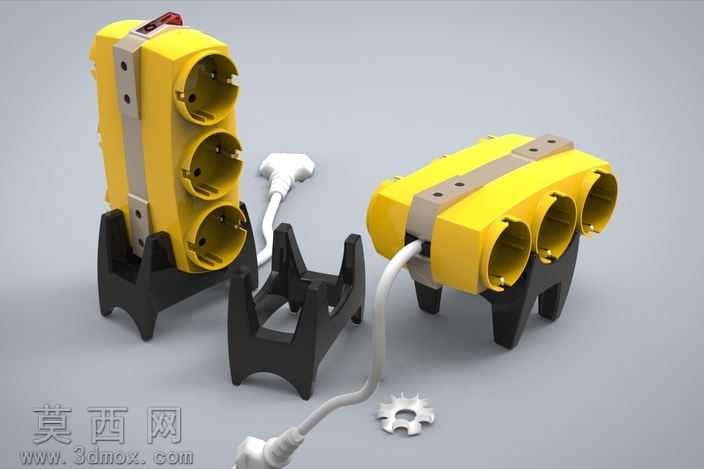

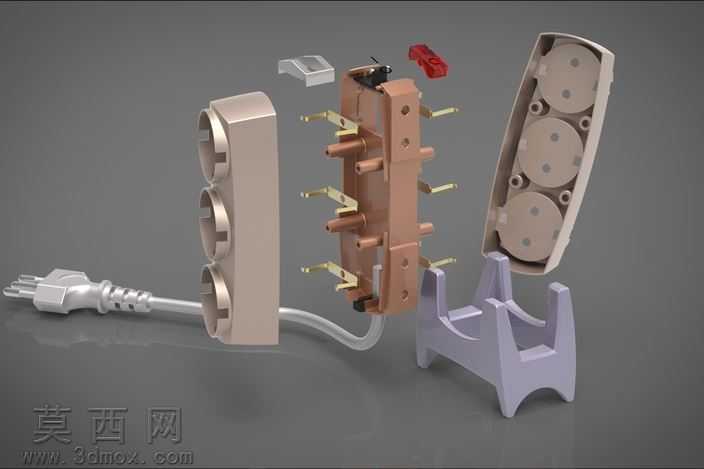

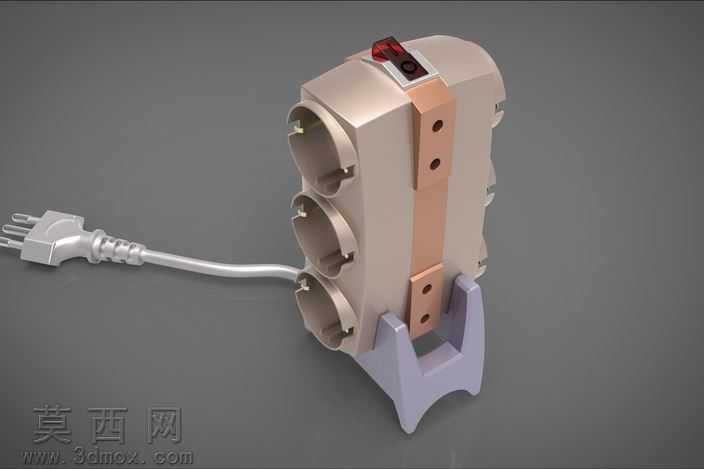

本作品为拖线式多位欧标排插的三维建模设计，建模阶段严格遵循对称式布局逻辑，以产品纵向主对称轴为基准完成整体框架搭建，两侧端盖采用完全相同的结构参数设计，既减少了后续开模生产的零件开模成本，也让产品整体视觉呈现出协调规整的平衡感。建模过程中对插座核心接触部件做了精准的参数还原，适配Europlug与Shucko两类欧标插头的插入尺寸要求，三个插位沿壳体横向等距排布，预留了充足的插头插拔操作空间，避免多插头同时使用时出现互相干涉的问题。中间区域为电气元件集成舱，所有内部导电连接部件、开关触发结构都整合在该区域内，让产品内部走线布局更加规整，也提升了装配环节的操作效率。产品顶部设置了半透明的开关按键，建模时对按键的透光材质做了专门的材质参数调试，半透明PC材质搭配内部背光结构，能够让用户在光线不足的环境下快速识别开关工作状态，按键的按压行程、卡扣固定结构都做了1:1的结构还原，保证虚拟装配后按键活动顺畅无卡滞。壳体主体采用哑光磨砂的阻燃PC材质，顶部装饰条做了金属拉丝质感的材质处理，两种材质形成鲜明的视觉层次，提升产品的外观精致度。进线端设计了可调节的线缆固定结构，能够根据使用场景调整线缆出线角度，缓解线缆弯折处的应力集中问题，延长线缆的使用寿命，侧边集成的红色船型开关带指示灯结构，能够直观显示电源通断状态，提升使用过程中的安全性。渲染阶段采用柔和的影棚布光方案，精准还原不同材质的质感表现，哑光壳体的漫反射效果、金属装饰条的细微拉丝纹理、半透明按键的透光效果都得到了真实呈现，整体建模结构完整，各部件之间的装配间隙、卡扣配合结构都经过干涉检查，可直接用于后续的结构验证、外观展示以及生产开模参考。
