45度绿银配色外插式管路弯头设计

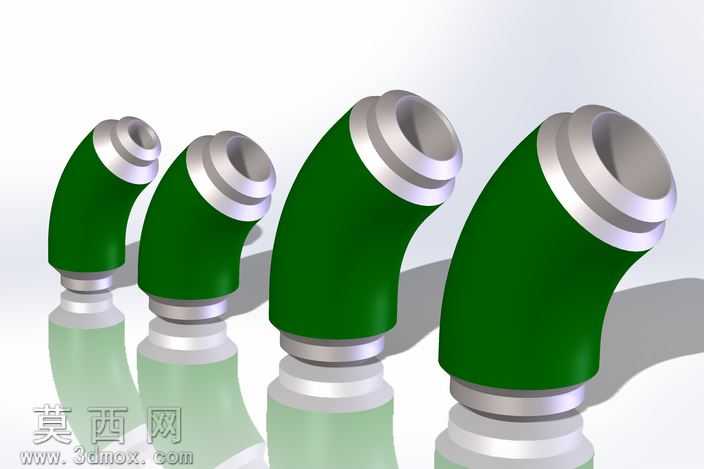

本款45度管路弯头采用三维参数化建模方式完成，建模过程中严格遵循管路连接件的通用尺寸规范，针对2英寸、3英寸、4英寸、5英寸等多规格适配场景做了配置化设计，可直接匹配BWE XX S系列管路的安装使用需求。建模阶段先绘制弯头的中心曲率路径，确保45度转向的弧度流畅无拐点，避免管路内部出现流体阻滞的结构死角，再通过扫掠命令生成弯头的主体基体，分别处理外层包覆结构与金属连接端的结构特征。金属连接端采用多层阶梯式卡接结构，每一圈凸台与凹槽的尺寸都经过精准校准，保证与对应规格管路插接后具备足够的连接密封性与结构强度，端部做了微小的倒角处理，既可以去除建模过程中产生的尖锐边，也能在实际装配时起到导向作用，降低插接安装的难度。外层包覆部分采用符合人体工学的曲面弧度设计，表面做了光滑过渡处理，没有突兀的棱角，既可以提升安装握持时的手感，也能在管路使用过程中起到一定的防护隔热作用。材质渲染阶段，金属连接端赋予了磨砂金属材质，调整了金属粗糙度与反射参数，还原金属机加工后的哑光银质质感，避免过度反光造成的视觉失真；外层包覆部分赋予了高饱和度的绿色哑光塑胶材质，调整了材质的漫反射与高光参数，模拟橡塑包覆层的细腻触感，同时在场景中添加了柔和的环境光与定向补光，搭配底部的反光平面，渲染出四组不同规格弯头并排展示的效果，清晰呈现不同尺寸下产品的比例关系与结构一致性。设计过程中充分考虑了产品的实际使用场景，所有尺寸参数都对照官方产品目录逐一核对，确保模型的尺寸精度满足生产加工与装配模拟的使用需求，模型完成后经过多次结构检查，确认不存在破面、重叠面、几何错误等问题，可直接用于管路装配模拟、产品展示、工程出图等多种场景。
