外星动力6355外转子无刷输出电机结构

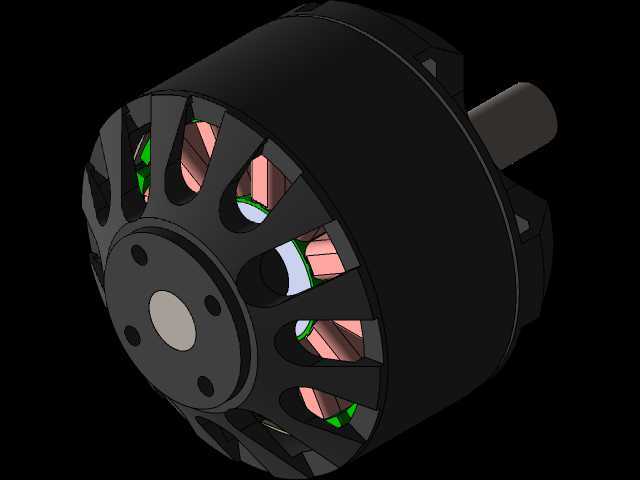

　　这款外转子无刷电机的三维结构还原，覆盖了航模、小型电动载具、工业轻型传动等多个场景的选型参考需求，在多旋翼无人机、固定翼航模、电动滑板、小型巡检机器人这类对动力密度要求较高的设备中，这类外转子结构的无刷电机是核心动力输出部件，相比同尺寸内转子电机，外转子设计能直接将扭矩作用在转动外壳上，省去部分减速传动结构，降低动力传递过程中的损耗。从结构设计逻辑来看，该电机采用外露式散热壳体结构，外壳端盖均匀分布镂空槽，一方面是为了降低整体自重，另一方面是在电机高速运转时，能通过转子转动带动气流穿过定子绕组间隙，直接带走铜线与硅钢片工作产生的热量，避免持续高负载下绕组温升过高导致的退磁、绝缘老化问题。定子部分采用多槽集中绕组布局，绕组排布紧密，

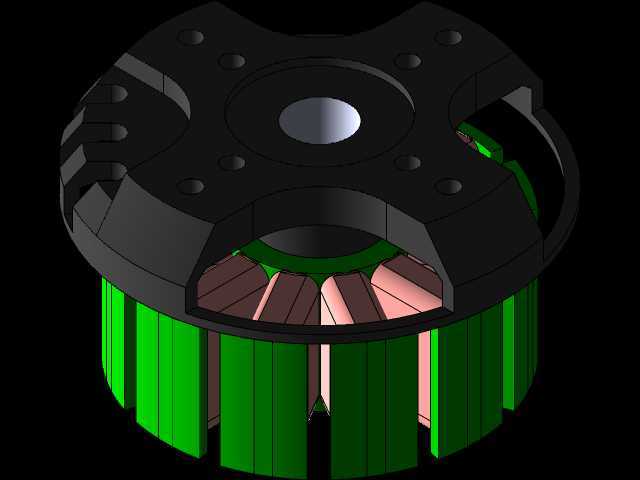

　　槽满率控制在合理区间，既保证铜线有效填充率提升功率密度，也预留了足够的浸漆与散热间隙，定子铁芯采用叠压硅钢片结构，能有效降低高频运转下的铁损，提升能量转换效率。输出轴采用单端伸出结构，轴伸端的安装基准面与端盖安装孔位同轴度控制严格，能保证动力输出时的径向跳动量处于较低水平，适配螺旋桨、同步轮、传动齿轮等多种外接负载的安装需求，安装端的孔位采用圆周均布设计，可适配不同安装支架的固定需求，无需额外定制转接件就能完成在不同设备机架上的固定。转子外壳采用一体化拉伸成型结构，磁钢直接贴合在转子壳体内壁，磁钢排布采用交替极布局，保证气隙磁场均匀分布，降低运转时的转矩波动，减少高速转动时的振动与噪音。从安装边界来看，

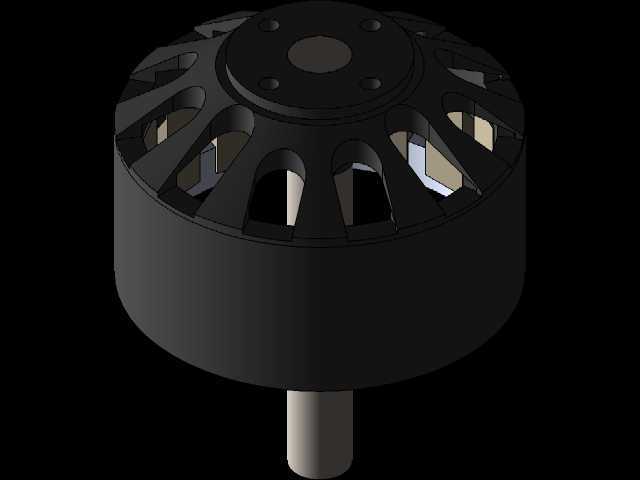

　　该电机的径向最大尺寸为63mm级别，轴向总长度控制在紧凑区间，能在狭小的设备安装空间内完成布置，端盖的镂空结构同时兼顾了减重与走线观察需求，在日常维护时可直接通过镂空槽观察绕组表面状态，无需拆解电机就能排查积尘、绕组变色等常见故障。在实际选型应用中，这类电机的KV值覆盖190到230区间，适配不同电压等级的供电系统，低KV版本可搭配大尺寸螺旋桨提供大拉力，适配重载无人机与电动载具，稍高KV版本可搭配减速组用于高速固定翼航模，不同的绕组参数匹配不同的负载特性，而这套三维结构完整还原了定转子配合间隙、轴承安装位、出线口位置等关键尺寸，在进行设备结构设计时，可直接参考该模型完成安装位的避让设计、传动部件的匹配校核，避免出现安装干涉、

　　同轴度偏差等问题。在结构细节处理上，电机两端的轴承安装位采用台阶式定位结构，能限制轴承的轴向窜动，保证转子在高速运转时的稳定性，出线口位置设置在非轴伸端的端盖中心区域，避免转子转动时剐蹭动力线，同时也方便走线整理，减少外部线路对电机运转的干扰。这类外转子无刷电机的设计核心是在有限的体积与重量限制下，最大化输出扭矩与功率，同时保证长时间运转的可靠性，镂空外壳的设计除了散热之外，也能在电机出现意外堵转时，通过镂空槽快速观察内部磁钢与绕组的状态，降低故障排查的难度。对于结构设计从业者来说，参考这类成熟量产电机的结构设计，能在自主设计小型动力部件时，合理规划散热路径、安装基准、定转子配合间隙等关键要素，避免出现散热不足、安装定位不可靠、运转振动过大等常见设计问题，在进行轻型电动设备的动力系统匹配时，也可通过该模型直观了解电机的外形尺寸与安装点位，提前完成机架结构的布局优化，减少后续样机试制阶段的修改次数。
