卧式安装阿菲尔驱动马达结构设计

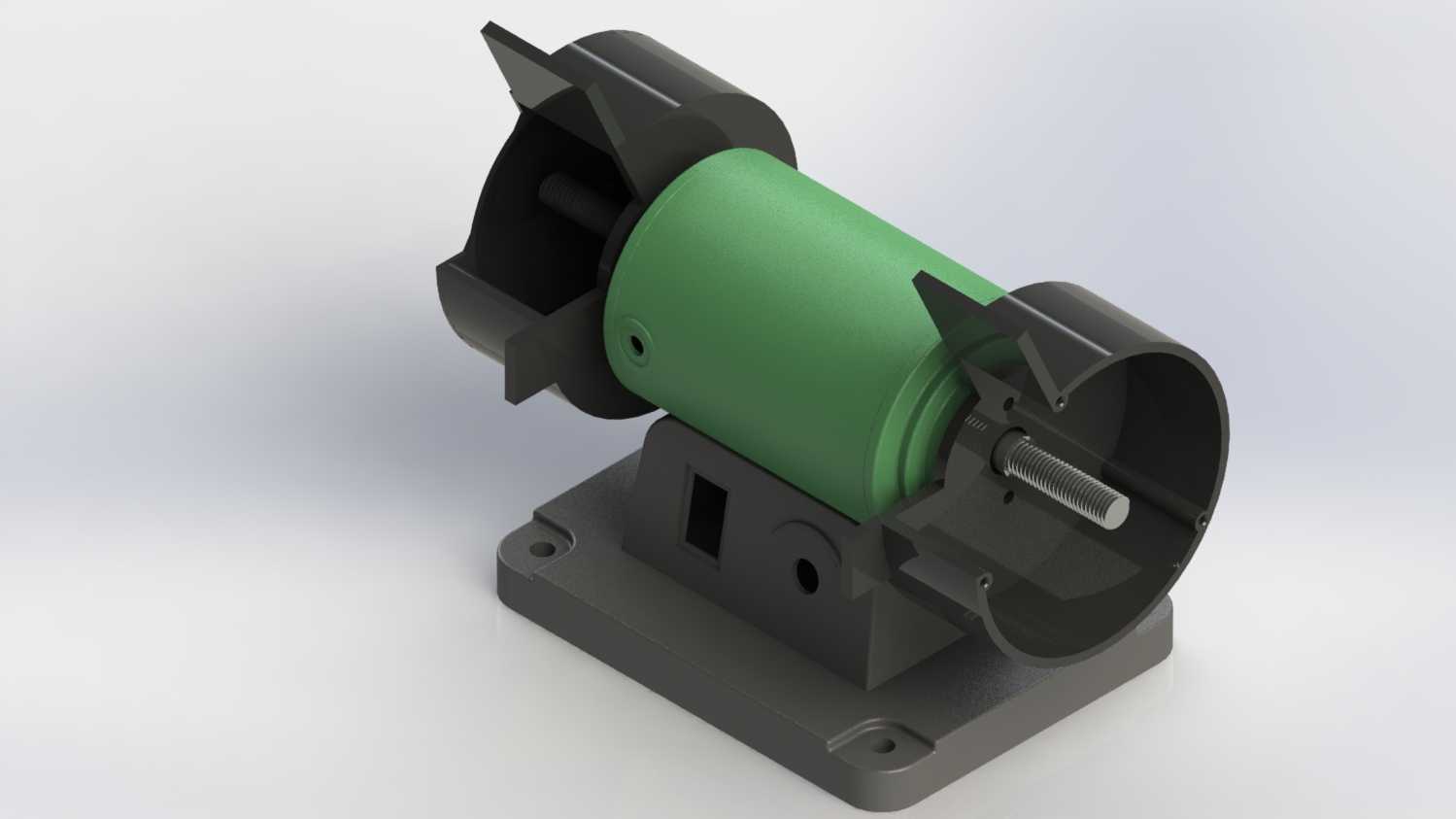

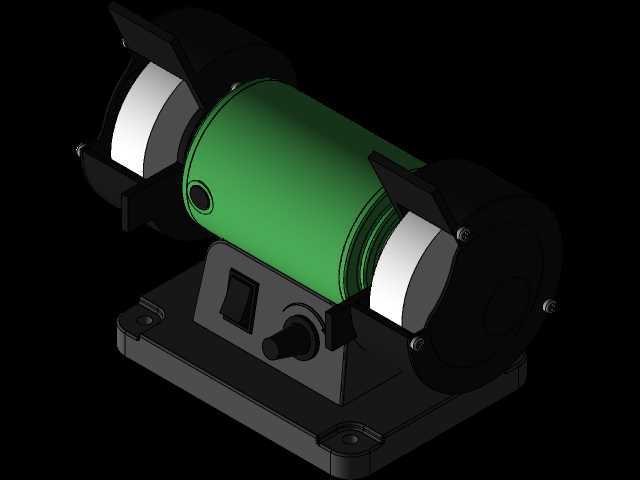

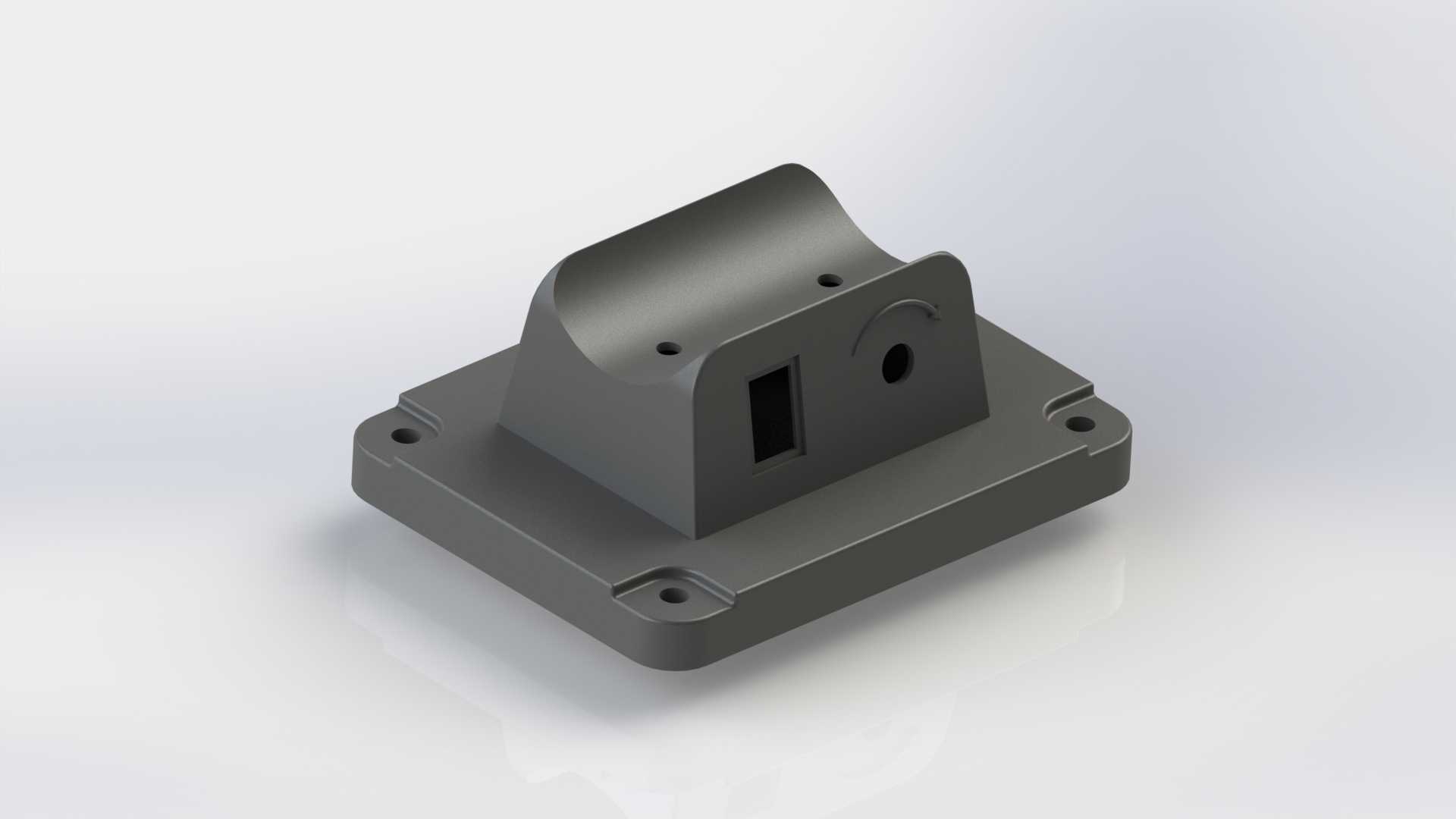

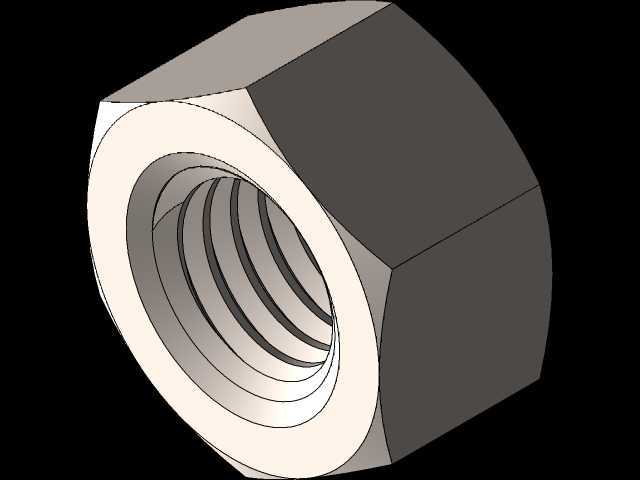

　　这款卧式安装的驱动马达，在小型自动化输送线、桌面级加工辅机、小型实验台动力单元这类场景里适配性很强，很多做非标设备的工程师在选紧凑型动力源的时候，都会优先考虑这类结构的设计逻辑。从实际安装边界来看，底部的一体式铸造型安装座预留了四个沉头固定孔，孔位间距适配常规的40系列铝型材安装槽，也能直接固定在厚度8mm以上的冷轧钢安装板上，安装座的底面做了0.2mm的平面度加工要求，保证安装后整机的同轴度偏差控制在0.05mm以内，避免运转时出现额外的径向跳动。输出端采用的是外伸螺纹轴结构，轴端的螺纹规格适配常规的联轴器锁紧螺母，不需要额外加工转接轴就能直接连接同步带轮、小型联轴器或者直连负载，输出轴的根部做了退刀槽设计，

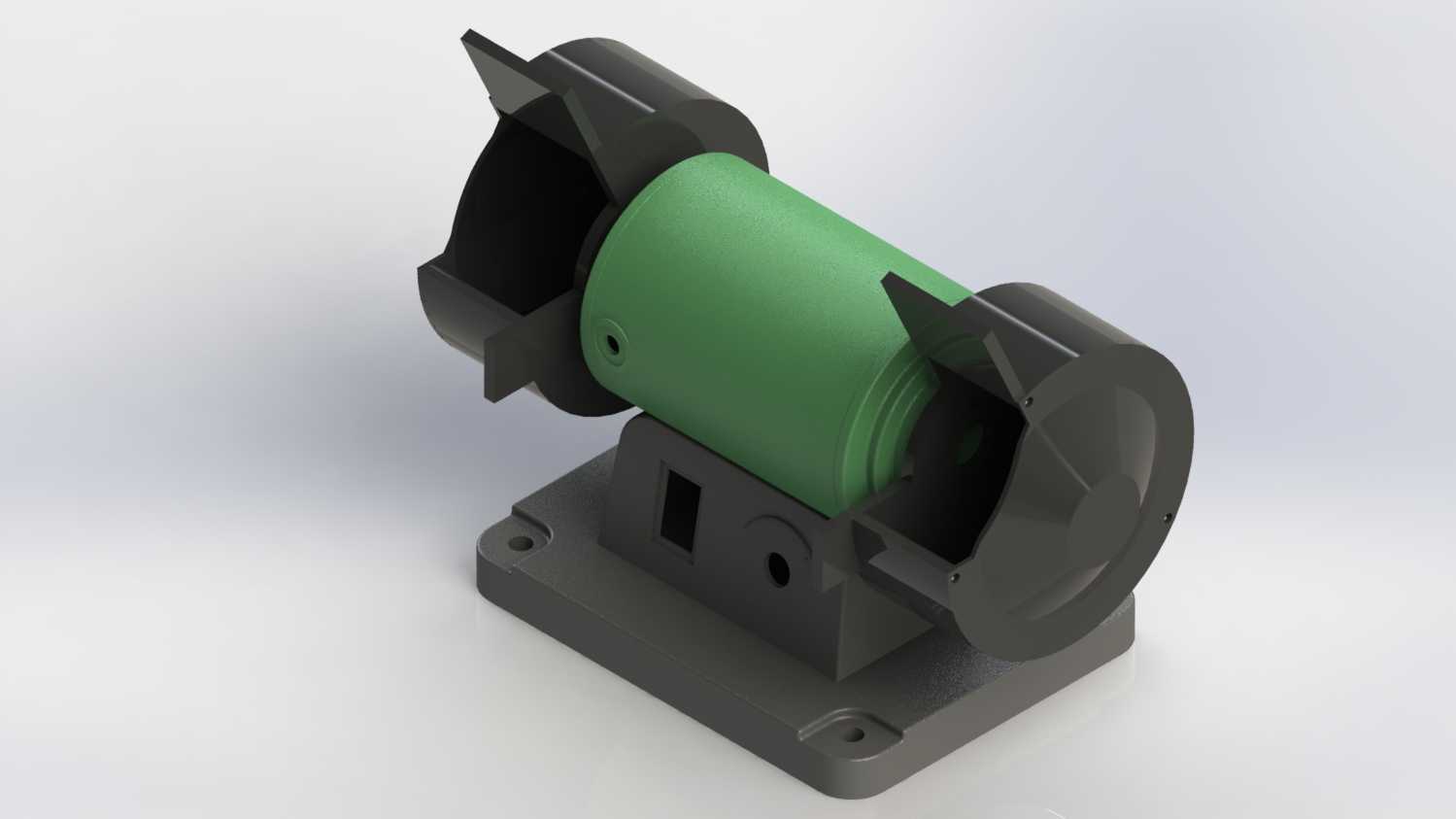

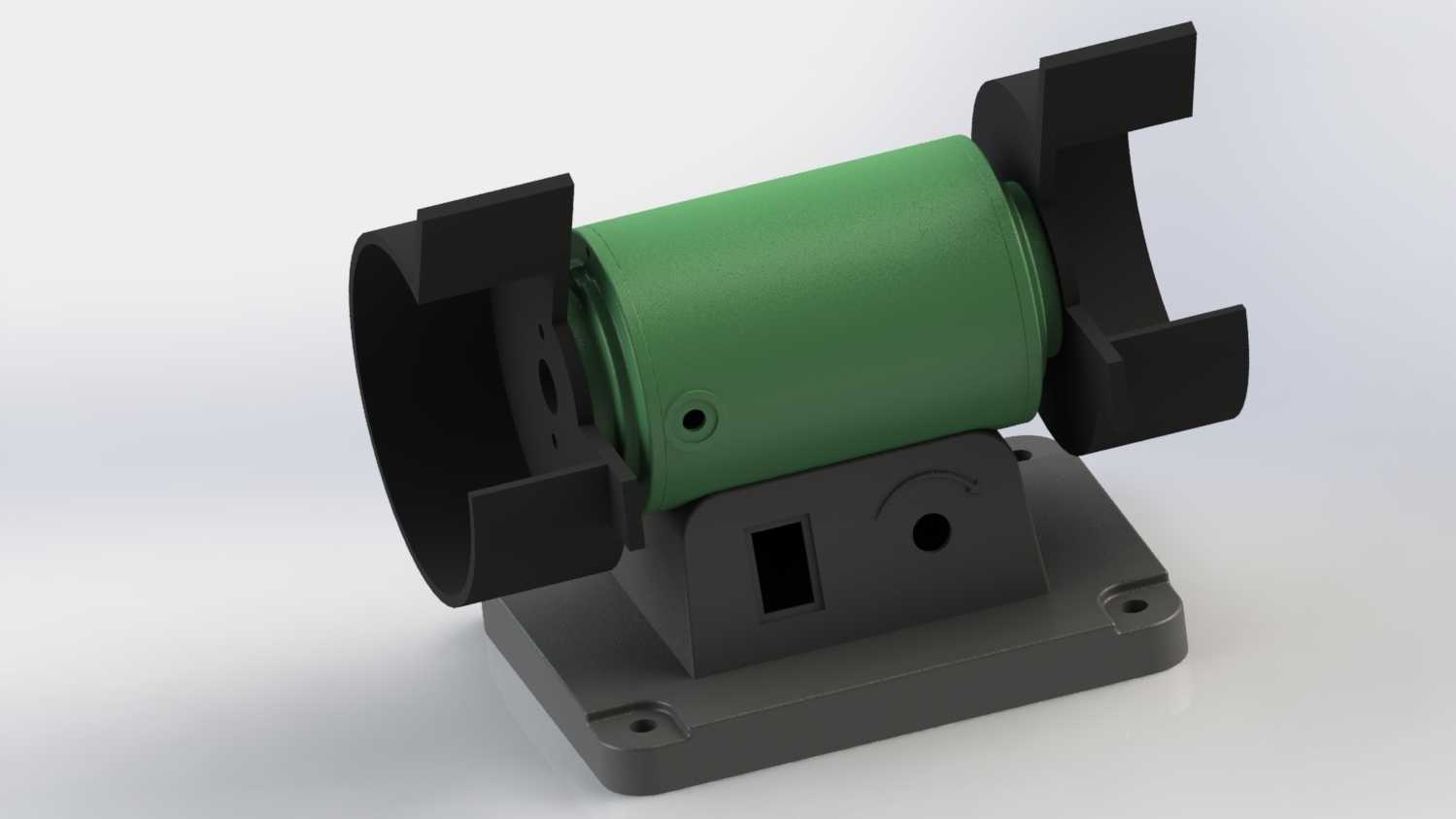

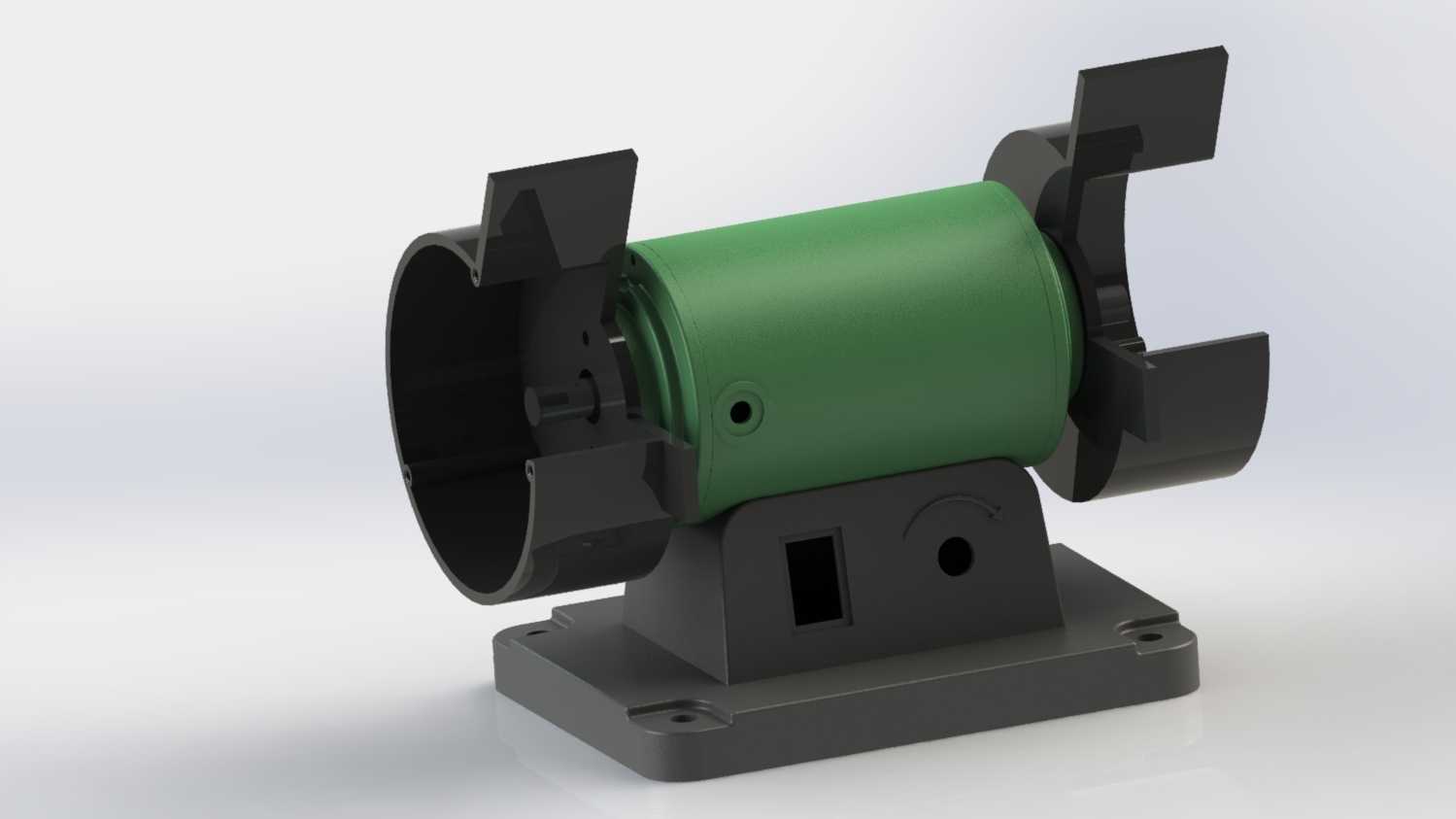

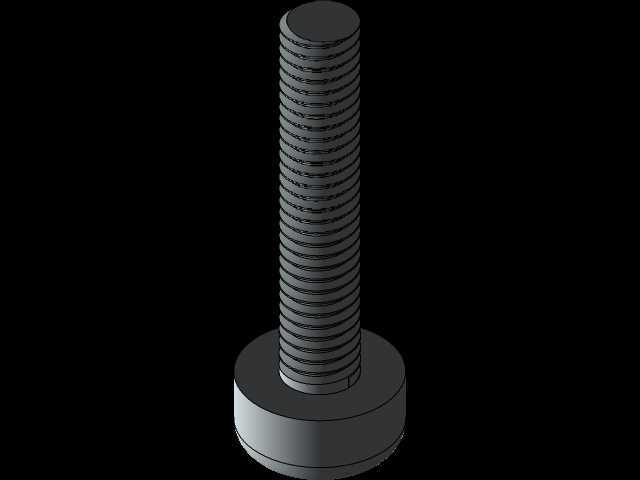

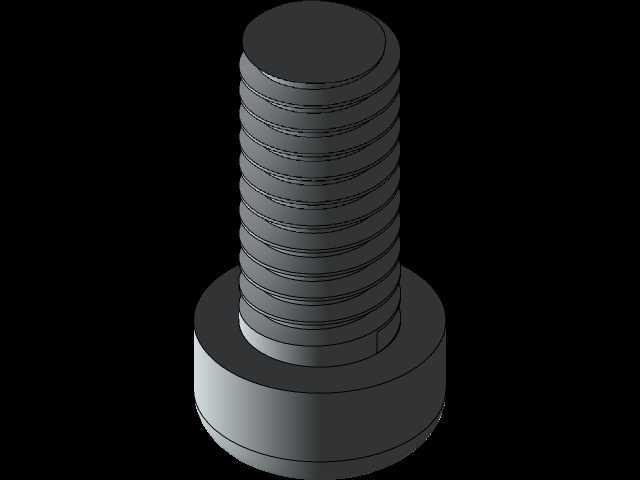

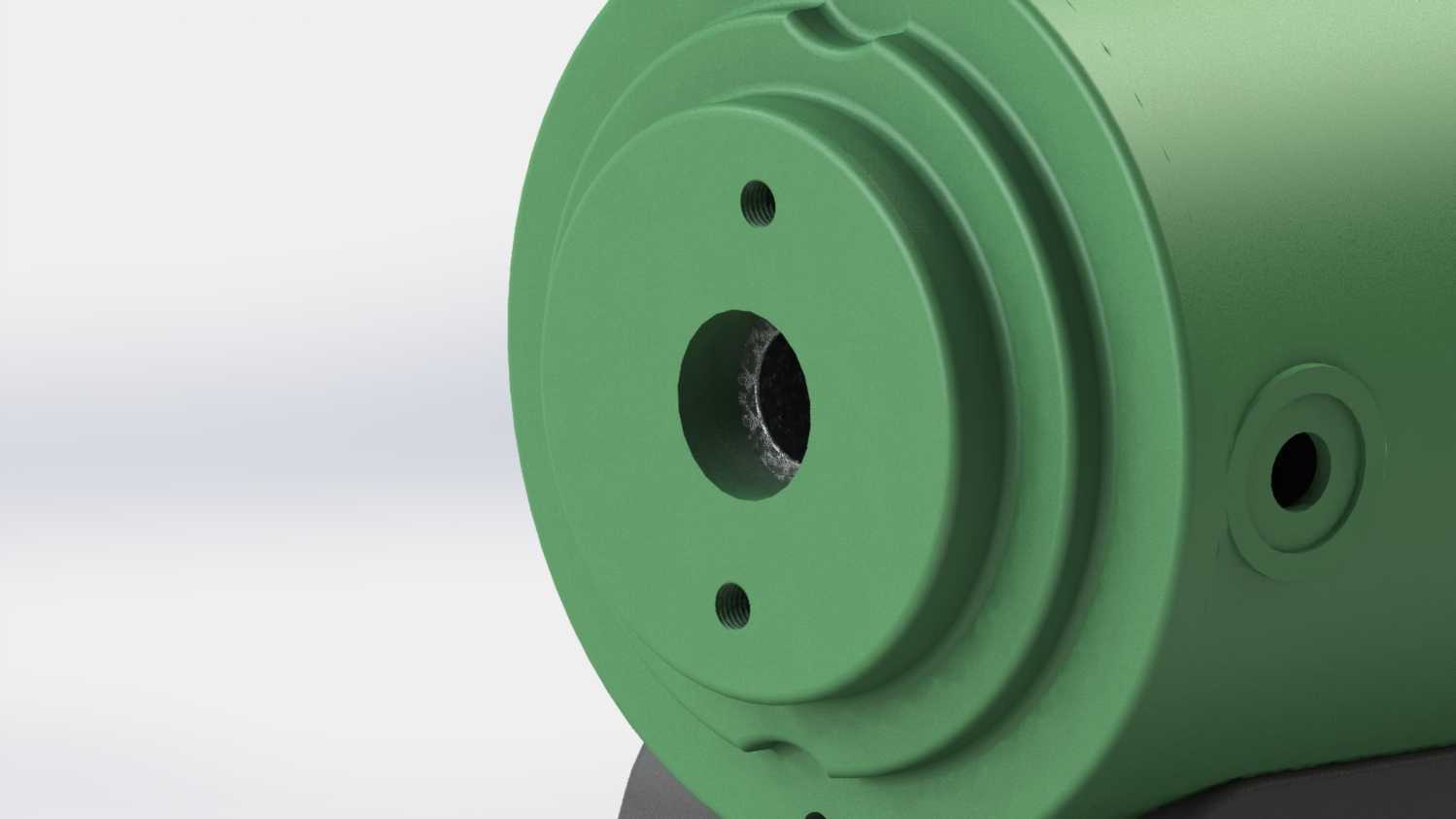

　　既方便加工时的刀具退刀，也能避免应力集中导致的轴根断裂问题，轴的表面做了调质处理，硬度达到HB220-250，能承受常规工况下的扭矩输出和一定的径向载荷。定子外壳采用的是圆柱型包覆结构，绿色的外壳部分做了防滑的细微磨砂处理，既方便装配时的夹持定位，也能在运转时辅助散热，外壳和两端端盖的配合采用的是止口定位，止口的配合公差选的是H7/h6，装配时不需要额外调整就能保证两端轴承室的同轴度，端盖和外壳的连接采用内六角螺钉沉头固定，螺钉头完全沉入端盖表面，不会突出在外影响周边部件的安装空间。两端的端盖采用的是加强筋结构设计，黑色的端盖部分向外延伸出三角状的加强筋，既提升了端盖的结构强度，能承受轴承运转时的径向作用力，

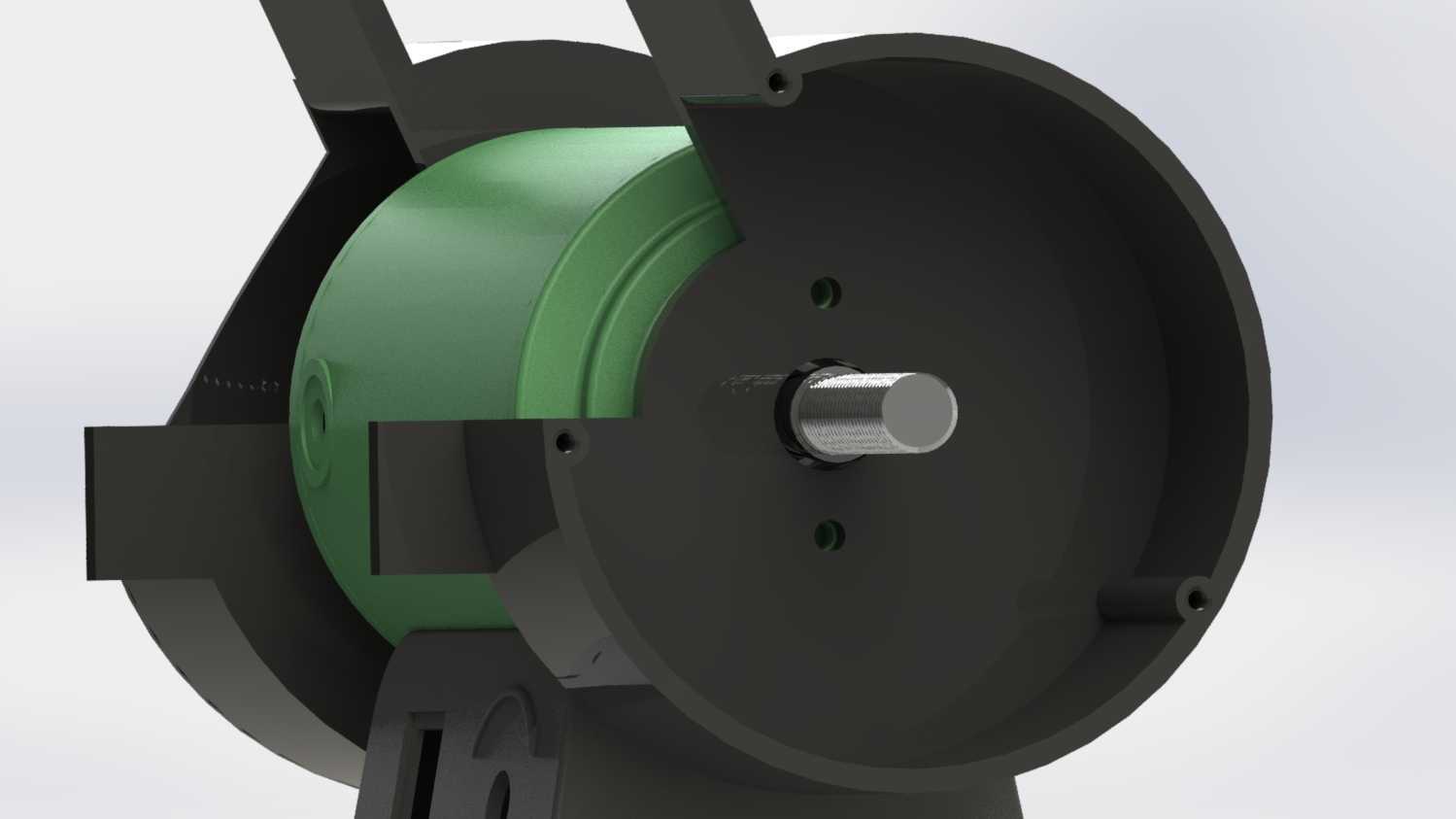

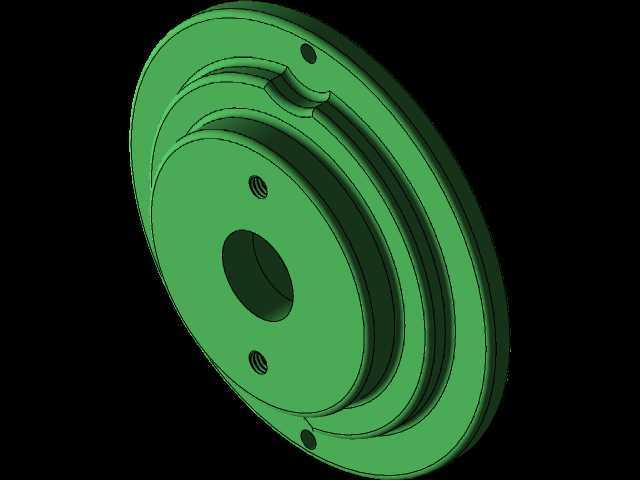

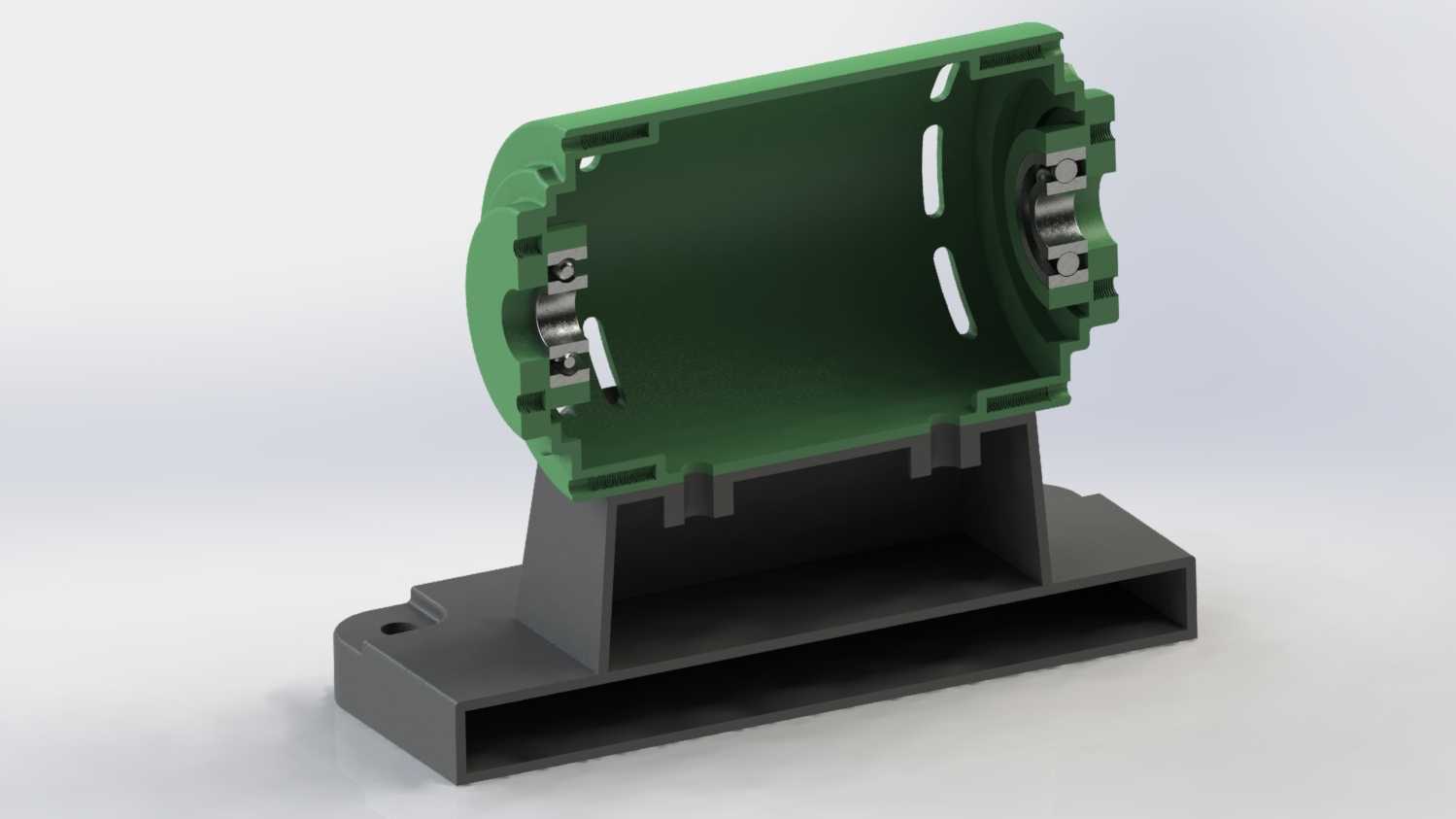

　　也在端盖和定子外壳之间留出了一定的散热间隙，帮助内部绕组运转时产生的热量快速散出。马达尾部的端盖预留了接线安装位，内部的轴承室采用的是台阶孔设计，能直接卡入标准深沟球轴承，轴承的外圈靠端盖台阶定位，内圈靠输出轴的轴肩定位，装配时不需要额外的轴承隔套就能完成轴向定位，减少了装配的零件数量，也降低了累积公差对整机性能的影响。从设计思路上看，这款马达走的是紧凑型集成化路线，把安装座和前端盖做了一体式的结构设计，减少了零件之间的连接环节，既提升了整机的结构刚性，也压缩了整体的安装尺寸，整机的轴向长度控制在适配小型设备安装空间的范围内，径向最大尺寸不超过安装座的对角线长度，不会在设备内部占用过多的布局空间。在实际使用场景里，

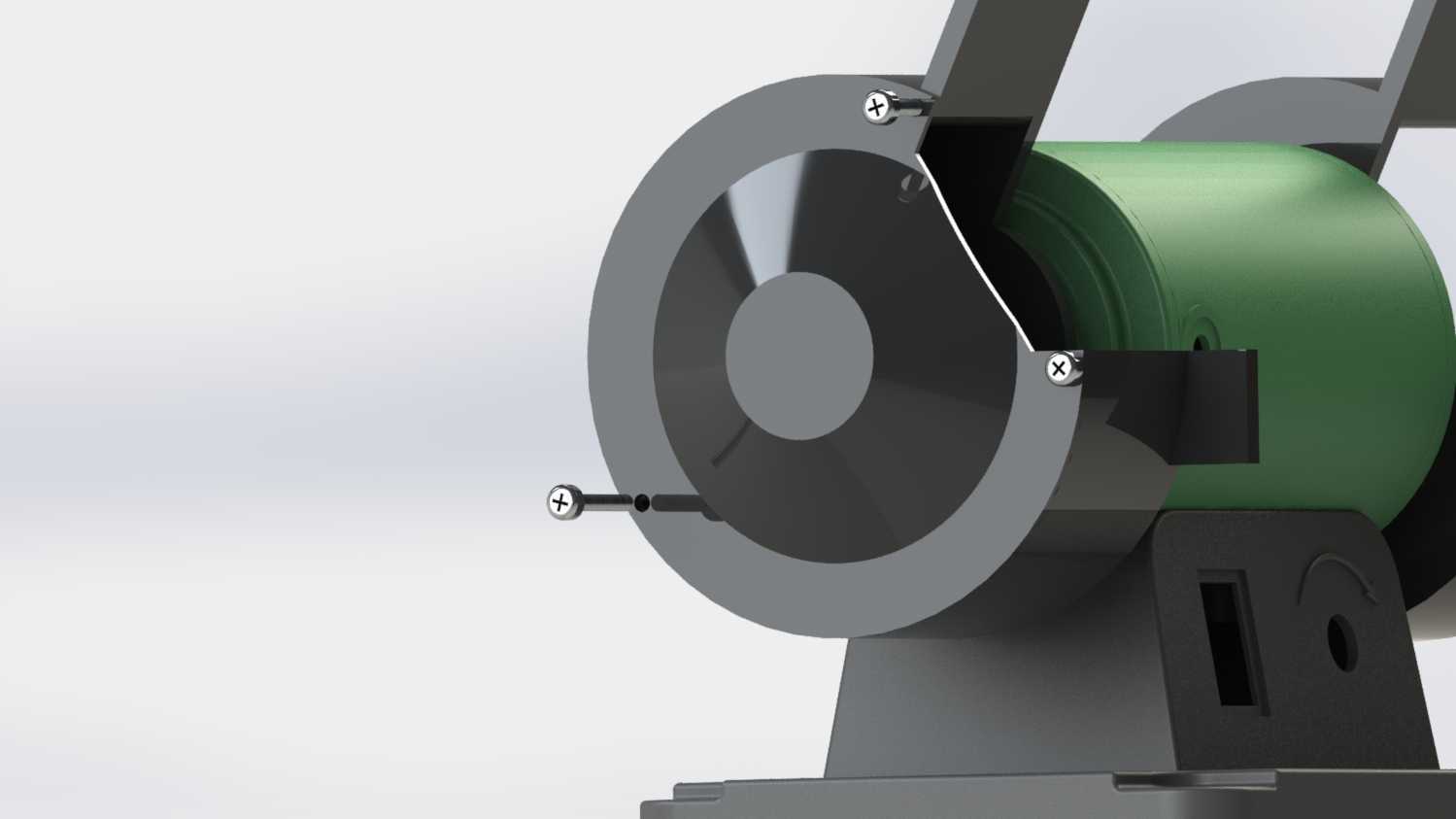

　　这类马达常用来作为小型皮带线的驱动源，输出轴直接连接主动滚筒，安装座固定在皮带线的侧架上，不需要额外的安装支架就能完成固定；也可以用在小型工装夹具的旋转驱动工位，输出轴连接回转工作台，带动工装完成工位的旋转切换，运转时的噪音控制在60分贝以内，适合用在对噪音有一定要求的实验室设备或者桌面型加工设备上。设计时还考虑了日常维护的便利性，两端端盖的固定螺钉都采用统一规格的内六角螺钉，拆卸时只需要一把内六角扳手就能完成端盖的拆解，方便后期更换轴承或者清理内部积尘，定子外壳的表面做了喷塑处理，能适应车间内的轻度油污环境，不会因为长时间接触切削液或者润滑油出现表面锈蚀的问题。安装座上还预留了一个小型的穿线孔位，方便电源线从安装座内部穿出，避免电源线外露被设备的运动部件剐蹭，提升了布线的整洁度和使用安全性。输出轴的伸出长度做了精准控制，既保证能安装常规厚度的同步带轮或者联轴器，也不会因为轴伸过长导致悬臂载荷过大，影响轴承的使用寿命，轴端的中心位置加工了标准的中心孔，方便加工时的磨床定位，也能在后期维护时用顶针支撑轴端，检测轴的径向跳动偏差。
