工业用感应异步电动机三维结构设计

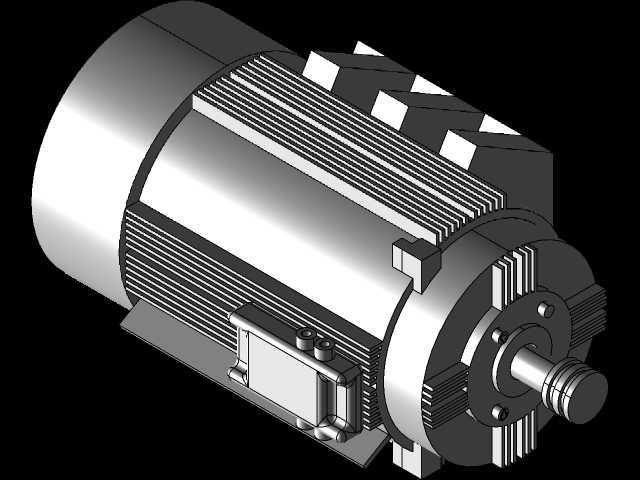

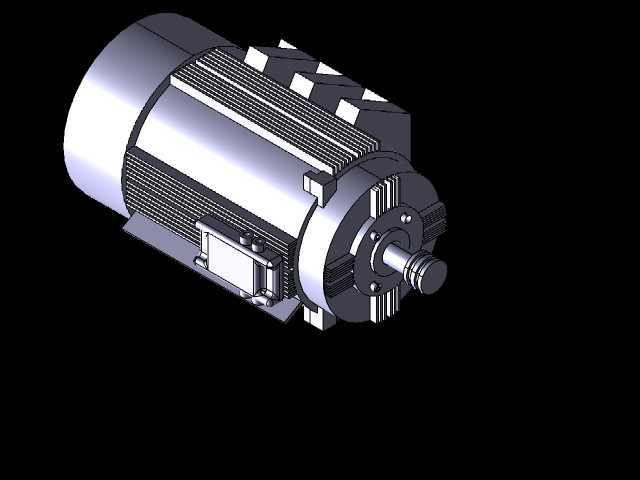

　　在工业传动场景里，这类感应异步电机是生产线、输送系统、泵组、风机等设备的核心动力源，日常设备选型时，首先要核对的就是安装边界与轴伸配合尺寸，三维模型的存在能让结构工程师在布局阶段就完成干涉校验，不用等拿到实体样机再反复调整安装位。从模型的结构细节来看，机座部分采用了带散热筋的壳体设计，这些沿轴向排布的凸起筋条不是随意布置的，每一条的高度、间距都对应额定功率下的散热需求，运行时定子产生的热量通过铁芯传导到机座，靠散热筋增大和空气的接触面积，配合端部的风叶能形成稳定的轴向风道，避免长时间满负荷运行时绕组温升超标。接线盒的位置设置在机座侧上方，这个角度既方便现场电工接线操作，也能避免设备运行时滴落的冷却液、油污直接渗入接线腔，

　　盒体和机座的结合面做了止口结构，装配时加密封垫就能达到常规工业环境的防护要求，不用额外做防水改造就能适配多数车间工况。输出轴端的结构做了轴伸台阶设计，键槽的位置、宽度和深度都对应标准的传动件配合公差，不管是连联轴器、带轮还是齿轮，都能直接匹配标准件的安装尺寸，不用二次加工轴头；端盖部分的螺栓孔沿圆周均布，和机座的止口配合能保证定子和转子的同轴度，装配时只要按对角顺序拧紧螺栓，就能避免端盖偏斜导致的转子扫膛问题，这点在现场维修装配时尤其重要，很多新手装配时容易按顺序拧螺栓导致端盖错位，最后电机运行异响、电流偏大。做三维建模的时候，首先要确定的是中心高尺寸，这是电机安装的核心基准，直接决定了电机和配套设备的轴系对中高度，底脚的安装孔距、

　　孔的长圆槽余量都要留足现场调整的空间，毕竟不同厂家的配套设备安装位难免有小偏差，长圆孔能给安装调试留出足够的调整量，不用重新扩孔。转子部分的斜槽结构在模型里也做了还原，这个设计是为了削弱齿谐波磁场，降低电机运行时的电磁噪音和附加转矩，避免启动时出现卡顿；定子绕组的端部虽然在模型里做了简化处理，但实际设计时端部的伸出长度要严格控制，太长会碰到端盖，太短则容易出现绕组绝缘距离不够的问题，三维建模时把端部的占位空间做准确，就能提前校验端盖内腔和绕组的安全间隙。在设备布局阶段，把这个电机模型导入装配体后，不仅能核对安装孔位的匹配度，还能模拟接线盒的操作空间、风罩的散热进风空间，避免后期装配时出现电机和周边机架、管线干涉的问题，

　　比如很多新手做设备布局时只看电机的主体长宽高，忘了留接线盒的开盖操作空间，最后现场接线时扳手都伸不进去，只能重新切割机架，耽误安装进度。另外模型里的吊环结构位置也对应整机重心，车间吊装时只要把吊环拧到位，就能平稳起吊电机，不会出现侧翻的问题，这点在大功率电机的安装环节非常关键，重心不对很容易出现吊装安全隐患。从功能特性来说，这类异步电机没有碳刷等易损部件，日常维护只需要定期补充轴承润滑脂就行，相比直流电机维护量小很多，适合长时间连续运行的工业场景，建模时轴承室的尺寸公差、油封的安装槽位都做了准确还原，能直接用来生成工程图指导加工，不用再反复核对标准件尺寸。
