垂直轴萨沃纽斯风力涡轮转子结构设计

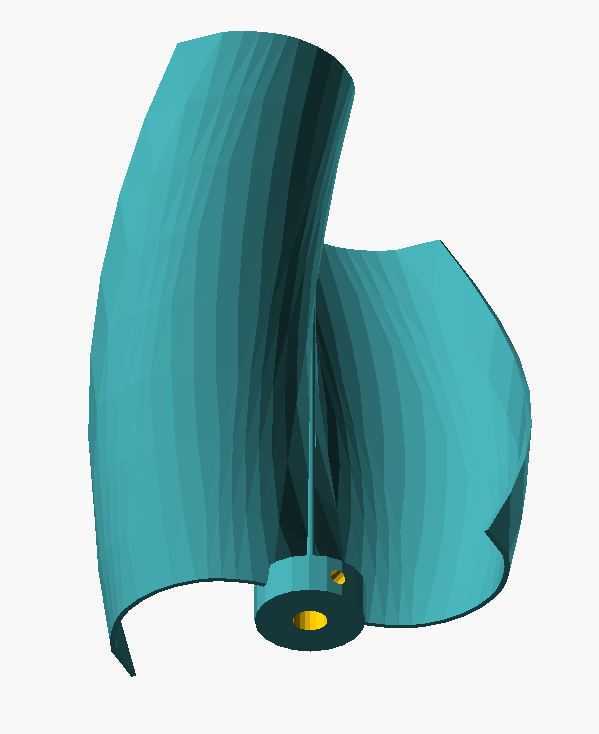

　　在分布式离网供电场景中，垂直轴风力机的应用占比逐年提升，萨沃纽斯结构作为阻力型垂直轴风轮的典型构型，常被用于低风速区域的小型供电、景观补能、监测设备供电等场景，这类转子不需要对风机构，启动风速阈值低，结构可靠性高，日常维护量远低于水平轴风轮，非常适合在山区、牧区、海岛、城市建筑屋顶等运维条件受限的区域部署。这款萨沃纽斯转子采用双叶片半圆柱曲面构型，叶片曲面的弧度设计经过阻力差优化，迎风侧曲面兜住气流形成正向推力，背风侧曲面顺着气流滑移减小反向阻力，相比平板阻力型风轮，风能利用效率有明显提升，同时曲面结构的应力分布更均匀，在强阵风冲击下不会出现局部应力集中导致的叶片变形问题。转子的中心轴采用同轴一体化设计，

　　叶片与中心轮毂的连接位置做了加厚过渡处理，避免长期交变载荷作用下连接部位出现疲劳断裂，轮毂中心预留了标准轴孔，可直接匹配常规小型风力发电机的输入轴径，安装时不需要额外做转接法兰，降低现场装配的加工工作量。从安装边界来看，这款转子的径向尺寸控制紧凑，适合在狭小空间内部署，不会因为风轮扫掠面积过大对周边设施造成干涉，垂直轴的结构特性决定了它不需要调整朝向，不管风向从哪个角度吹来都可以正常输出扭矩，对于安装在建筑顶部、杆塔侧面等风向多变位置的设备来说，省去了偏航机构的成本和故障点。设计过程中优先考虑了结构的易加工性，叶片曲面为规则的柱面构型，不管是采用钣金折弯、3D打印还是玻璃钢模压都可以快速成型，不需要复杂的曲面加工工装，

　　小批量生产时的制造成本可控。转子的整体重心落在中心轴线上，转动时的动平衡特性好，运转过程中振动小，不会因为偏心振动导致连接部件松动，适合长期无人值守运行。实际应用中，这类转子可以直接驱动低速永磁发电机，也可以通过增速齿轮组连接高速发电机，根据不同的风速区间匹配对应的传动比，在年平均风速2-3m/s的区域就可以启动发电，相比升力型垂直轴风轮，启动性能优势明显，非常适合给小型气象监测站、牧区户用照明、海岛航标灯、道路监控设备等低功耗负载供电。叶片的曲面边缘做了卷边处理，一方面提升叶片的整体刚度，另一方面避免尖锐边缘在高速转动时带来的安全隐患，同时卷边结构可以引导气流顺着叶片表面流动，减小气流分离带来的气动噪声，

　　在居民区周边部署时不会产生明显的噪音干扰。轮毂位置的轴孔配合公差按照过渡配合设计，既可以保证装配时的同轴度，又方便后期维护拆卸，轴端预留了顶丝孔，安装时可以通过顶丝将转子与传动轴锁紧，避免转动过程中出现轴向窜动。在结构强度校核层面，针对12级强风工况做了载荷验算，叶片厚度和连接筋的尺寸可以承受极端风速下的风压，不会出现叶片弯折、脱落的问题，同时转子的整体重量控制在较低水平，启动时的惯性阻力小，微风条件下就可以顺利起转。不同于传统的多叶片垂直轴风轮，这款双叶片结构的转动惯量适中，输出扭矩的波动更小，配合整流稳压电路后可以输出更平稳的电能，减少对后端储能电池的电流冲击。在实际选型适配时，只需要根据所需的发电功率匹配对应高度的转子叶片，不需要重新调整曲面的弧度参数，模块化的设计思路可以快速衍生出不同功率等级的风轮产品，缩短产品开发周期。
