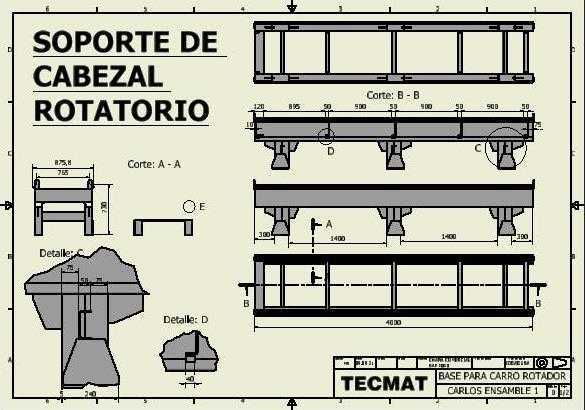

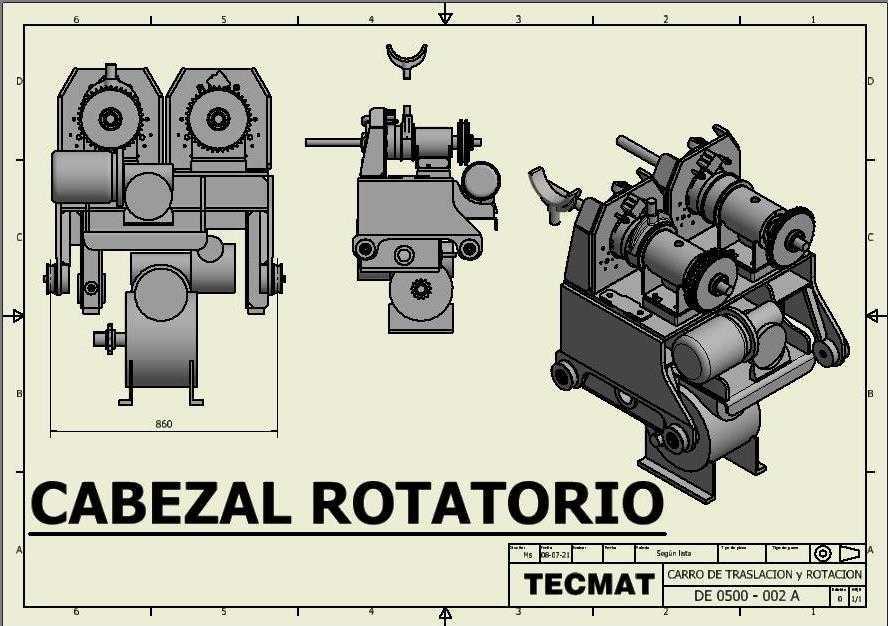

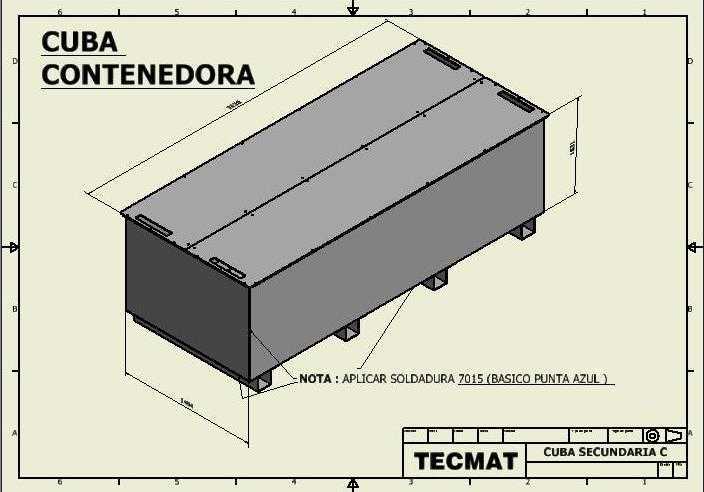

这套旋转机头结构,主要面向金属零部件表面硬铬镀层加工场景,适配连续旋转施镀的工艺需求,在轴类、辊类等需要均匀硬铬镀层的工件加工环节中,承担工件装夹、匀速旋转驱动的核心作用,解决传统固定式挂镀镀层厚度不均、边角积瘤的常见工艺问题。从结构布局来看,整套机头采用双旋转工位并行设计,两套独立的旋转驱动单元对称布置在主机架上,可同时装夹两支工件完成施镀作业,也可根据工艺需求单工位独立运行,适配不同批量的加工需求。驱动单元采用减速电机直连旋转主轴的传动路径,省去了中间多级传动的间隙累积,保证主轴旋转的匀速性与扭矩输出稳定性,毕竟硬铬施镀过程中工件旋转速度极慢,需要极低转速下的扭矩平稳输出,才能避免镀层出现流挂、厚度差超差的问题。机架部分采用厚钢板焊接后时效处理的结构,底部设置带定位孔的安装支脚,整体安装基准面的平面度控制在0.1mm以内,保证主轴旋转的同轴度不会因为机架变形出现偏差,毕竟硬铬镀层的单边厚度通常在0.02-0.1mm区间,设备自身的形位公差会直接传递到工件镀层的均匀性上。从视图中标注的尺寸来看,机头主体横向安装尺寸为860mm,纵向安装边界预留了驱动电机、传动齿轮的检修空间,安装时不需要额外拆解主体结构即可完成日常维护,适配现有电镀生产线的槽体上方安装位,不需要对原有产线做大规模改造即可完成加装。结构设计上,旋转主轴的密封结构采用多道耐腐密封圈组合设计,因为施镀环境存在强腐蚀性的镀液飞溅,
普通密封结构很容易出现镀液渗入轴承位导致主轴卡滞的问题,这套结构在主轴伸出端设置了挡液盘+两道氟橡胶密封圈+排水槽的组合防护,即使有少量镀液溅到主轴位置,也会顺着挡液盘和排水槽流回镀槽,不会渗入内部传动结构。两套旋转工位的中心距经过反复校核,保证两支工件同时旋转时不会出现干涉,同时工件装夹位置距离镀槽液面的高度可通过机架底部的调节垫块微调,适配不同长度、不同直径的工件施镀需求,装夹端采用快换式卡爪结构,更换不同规格工件时不需要拆卸整套夹具,只需要更换对应规格的卡爪即可完成装夹,大幅缩短换型调试的时间。传动部分的齿轮采用直齿圆柱齿轮传动,齿轮材质选用40Cr调质后表面淬火,齿面硬度达到HRC45-50,既保证低速传动下的耐磨性,
也避免硬齿面齿轮在低速重载下出现崩齿的问题,齿轮啮合侧隙控制在0.05-0.1mm之间,既不会因为侧隙过大导致旋转时出现爬行抖动,也不会因为侧隙过小导致齿轮卡滞磨损。设备的旋转速度可根据镀层厚度需求做无级调节,当需要加工较厚的硬铬镀层时,可将转速调低,保证镀液中金属离子有足够的时间在工件表面均匀沉积,当加工薄镀层工件时可适当提高转速,在保证镀层均匀的前提下提升加工效率。从三维结构的视图表达来看,整套结构没有冗余的设计部件,所有结构都围绕稳定低速旋转、耐腐防护、安装适配三个核心需求展开,没有为了外观做多余的造型设计,完全符合工业表面处理设备的实用化设计逻辑,安装时只需要将底部支脚与产线的安装支架通过螺栓紧固,
接入驱动电源与调速控制系统即可投入使用,不需要复杂的现场调试。在实际应用场景中,这类旋转机头常配套在全自动挂镀硬铬生产线上,配合上下料机械手完成工件的自动装夹与卸料,相比传统的人工挂镀作业,不仅镀层厚度均匀性提升40%以上,还能降低人工操作时接触腐蚀性镀液的安全风险,尤其适合液压杆、印刷辊、导辊这类对硬铬镀层均匀性、耐磨性要求较高的工件批量加工。结构设计时还考虑了长期使用的维护便利性,驱动电机、传动齿轮、轴承等易损件都采用标准件选型,现场维护时不需要定制非标配件即可完成更换,大幅降低设备的全生命周期使用成本,主轴轴承选用带密封的深沟球轴承,可承受一定的径向载荷,适配不同重量的工件装夹需求,单工位最大可承载重量经过核算可达到80kg,覆盖绝大多数常规硬铬加工工件的装夹需求。
