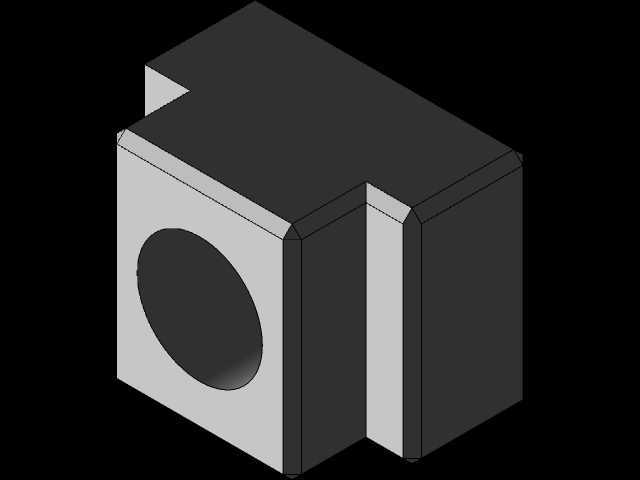

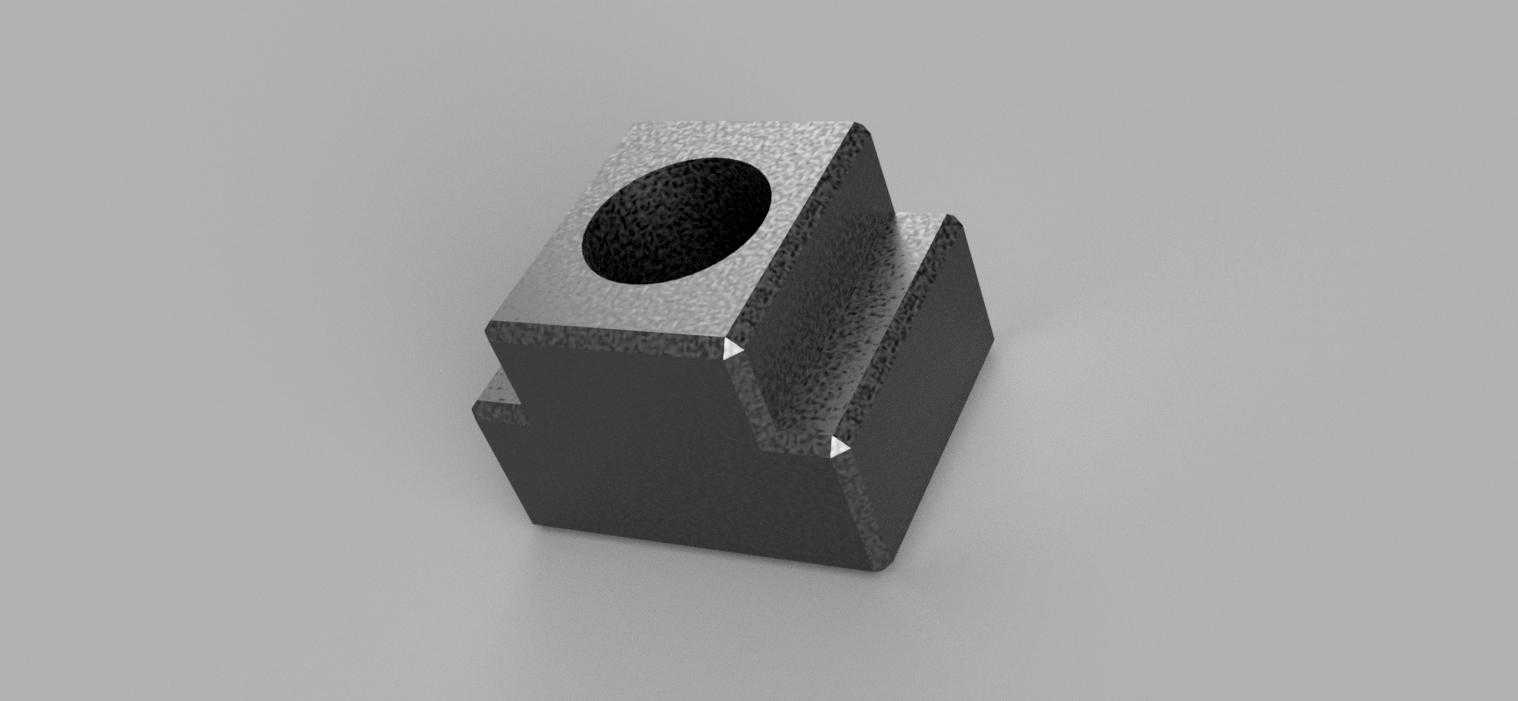

M8规格T型槽用紧固螺母结构设计

　　下部的凸缘尺寸刚好适配对应规格T型槽的窄槽宽度，嵌入槽内后凸缘会卡在T型槽的台阶面上，承受螺栓锁紧时的拉力以及设备运行中可能产生的横向剪切力，上部的方块结构尺寸略大于槽口宽度，既可以避免螺母整体滑入槽内，也能在锁紧时通过方块侧面与槽壁的贴合，防止螺母跟转，实际安装时不需要额外用工具卡住螺母就能完成螺栓旋紧，这一点在狭长的槽道内部操作时优势格外明显。中间的螺纹孔采用标准M8粗牙螺纹加工，螺纹深度经过受力校核，既保证足够的螺纹啮合长度来承受额定锁紧力，避免螺纹滑牙失效，也不会因为多余的螺纹深度增加不必要的螺母整体高度，控制整体安装占用的空间。螺母的整体外形棱角做了微小的倒角处理，不是尖锐的直角，一方面是为了在嵌入T型槽、在机床工作台装夹、自动化输送线工位定位、工装夹具快换结构这类需要沿T型槽滑动调整位置的连接场景里，T型螺母是核心的受力连接件，这款适配M8螺纹规格的T型螺母，正是针对这类槽宽匹配的工业安装场景设计的。不同于常规外六角螺母需要从螺杆端部旋入调整位置的安装逻辑，T型螺母可以直接从T型槽的任意端口或者预留装卸位嵌入槽内，顺着槽道滑动到需要的锁紧位置，配合对应的螺栓就能完成工件、夹具或者附件的紧固，大幅减少了设备调整时的拆装工作量，尤其是在长行程T型槽的工作台上，不用把槽内原有紧固件全部拆下就能新增或调整装夹点位，这也是它在机床附件、模块化工装领域被广泛应用的核心原因。从结构设计逻辑来看，这款螺母的外形采用阶梯式T型截面，

　　沿槽滑动的时候减少棱角对槽壁的刮擦，长期使用不会划伤T型槽的安装基准面，另一方面也能避免热处理或者表面处理过程中出现应力集中的问题，提升零件的整体强度。从安装边界尺寸来看，下部凸缘的宽度和高度严格匹配对应标准T型槽的内部尺寸，滑动时既能保证顺畅移动，不会出现卡滞，也不会有过大的间隙导致锁紧后螺母出现歪斜，影响连接精度；上部方块的对边尺寸考虑了扳手的操作空间吗？不，实际使用中T型螺母嵌入槽内后上部方块是卡在槽口的，不需要用扳手夹持，所以上部方块的尺寸主要是和槽口宽度匹配，保证锁紧时的防转效果，整体高度控制在合理范围内，锁紧后螺母上端面不会高出槽口过多，避免和工件或者移动的部件发生干涉。在实际的设备应用中，这类T型螺母经常和T型螺栓、

　　压板配合使用，完成机床工作台上工件的装夹固定，也会用在铝型材框架的T型槽内，用来安装传感器、防护门、管线支架等附件，不需要在型材上预先打孔攻丝，随时可以调整安装位置，适配柔性化生产的设备调整需求。设计这类螺母的时候，需要重点考虑几个受力工况：首先是螺栓锁紧时的轴向拉力，这部分力由下部凸缘的台阶面承受，所以凸缘的厚度需要满足抗压强度要求，不会因为锁紧力过大导致凸缘变形断裂；其次是设备运行中产生的横向载荷，比如工件加工时的切削力、输送线上的工件移位冲击力，这部分力由螺母和槽壁的接触面以及螺纹连接的摩擦力承受，所以螺母的侧面和T型槽的配合间隙不能过大，否则会出现连接松动、位置偏移的问题；另外还要考虑长期滑动使用的耐磨性，

　　所以零件的表面硬度需要达到对应要求，减少滑动过程中的磨损量，延长使用寿命。不同于普通的标准螺母，T型螺母的使用场景决定了它的外形尺寸必须和对应的T型槽规格严格匹配，M8规格对应的T型槽通常是中小型机床工作台、工业铝型材常用的槽型，所以这款螺母的适配场景覆盖了大部分中小型机械加工设备、模块化组装的自动化设备，在做设备结构设计的时候，只要选用了对应规格的T型槽，就可以直接选用这款螺母作为标准紧固件，不需要额外设计定制连接块，能大幅缩短设计周期，降低零件加工成本。在三维建模过程中，这类标准件的建模需要重点保证几个关键尺寸的精度：T型截面的各段尺寸、螺纹孔的位置度、上下端面的平行度，这些尺寸直接影响安装后的使用效果，如果螺纹孔位置偏移，会导致螺栓锁紧时出现别劲的问题，加速螺纹磨损；如果上下端面平行度不够，锁紧时会出现受力不均，导致连接松动。另外，螺母的各个棱边的倒角尺寸也需要合理设置，过小的倒角起不到去毛刺和防刮擦的作用，过大的倒角会减少有效受力面积，影响承载能力。实际选型使用的时候，需要根据槽的规格、需要承受的载荷大小选择对应材质和强度等级的T型螺母，有高载荷需求的场景会选用合金钢材质并做调质处理，有防腐需求的场景会选用不锈钢材质，不同的表面处理方式也会适配不同的工作环境，比如发黑处理适配普通的车间设备环境，镀锌处理适配有一定防潮需求的场景。
