家具钻削机用侧钻头公差校正调节螺钉

　　在家具量产制造的钻削工序中，多轴钻排的侧钻头长期高频往复进给，会因主轴磨损、锁紧套间隙累积出现径向跳动超差，直接导致板材侧孔的位置度、同轴度偏离工艺要求，出现孔位偏斜、孔径失圆、孔深不一致等问题，后续五金连接件装配时就会出现板件错位、连接强度不足、拆装卡顿等批量质量问题，这类偏差如果通过更换整根钻轴来解决，不仅备件成本高，停机换轴的调试周期也会打乱整线生产节拍，而这款专用调节螺钉就是针对Vitap西格玛系列商用钻削机的侧钻单元设计的公差校正零件，属于设备日常维保中高频更换的精密调整件。

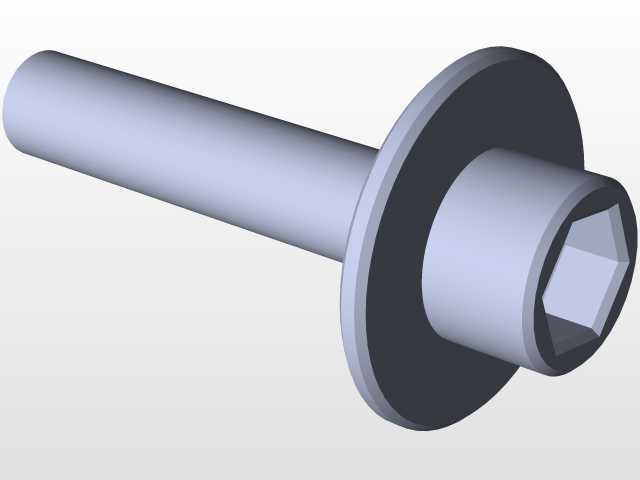

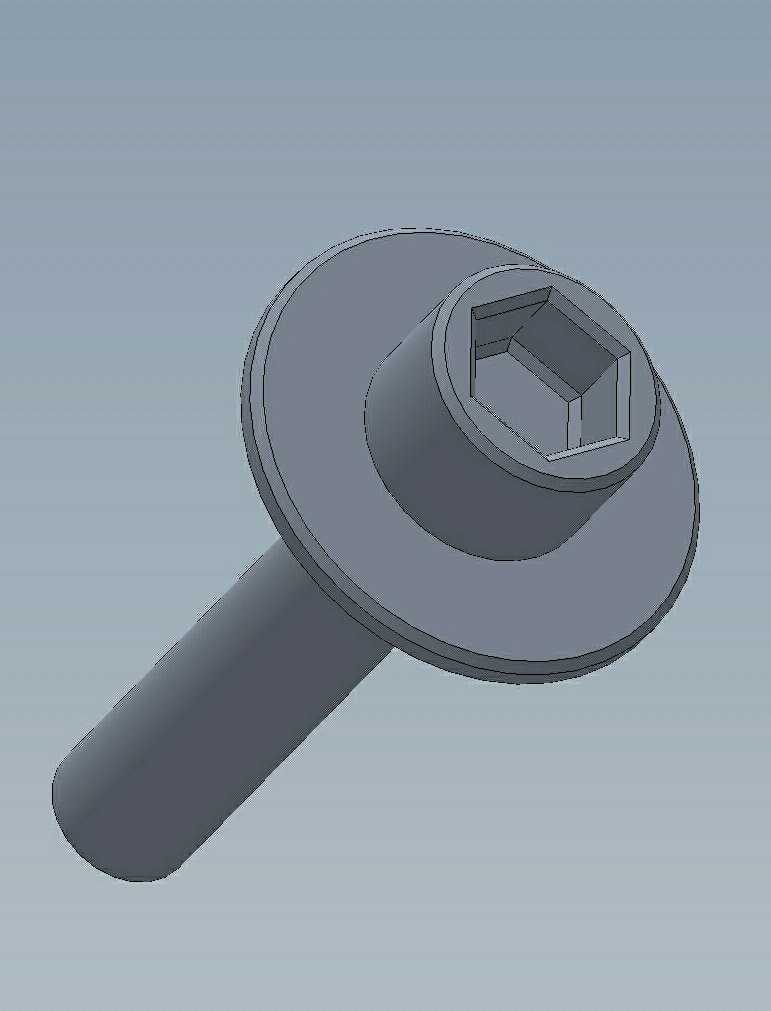

　　从结构设计逻辑来看，这款螺钉没有沿用标准紧固件的通用结构，而是完全匹配侧钻单元的安装腔体做了定制化构型：头部采用大直径薄法兰盘结构，法兰端面的平面度控制在0.02mm以内，安装时法兰端面完全贴合钻削头调整座的基准面，既能分散锁紧时的压应力，避免薄壁调整座被压溃变形，又能作为轴向定位的基准面，保证螺钉拧入后轴向位置的一致性；法兰上方延伸出的锥形过渡段，锥度与调整座的锥形定位孔完全匹配，装配时锥面配合可以自动找正中心，消除螺钉与安装孔之间的径向间隙，避免调整过程中螺钉出现偏斜导致的校正量失准；顶部的内四方驱动槽，是针对设备维保的操作空间设计的——侧钻单元周边排布了多根钻轴、气管和锁紧机构，常规的内六角、十字槽驱动需要工具垂直插入，操作空间不足，而内四方槽可以用L型四方扳手从斜向插入施力，维保人员不用拆解周边附件就能完成调整操作，大幅缩短停机调整时间。

　　杆部作为核心的调整执行段，采用了小直径长杆结构，杆部末端做了圆弧收头，没有尖锐的倒角，调整时杆部端面直接抵靠在侧钻轴的侧壁基准面上，圆弧面可以保证与钻轴圆柱面的接触为点接触形式，避免平端面接触时因端面倾斜出现的卡滞、接触应力集中问题，调整时转动螺钉，通过杆部的进给量推动侧钻轴产生微小径向位移，就能精准补偿钻轴的跳动间隙，将侧钻头的径向跳动量控制在0.01mm以内，满足家具板材钻孔的位置度要求。

　　从安装边界来看，这款螺钉的法兰盘外径、杆部长度、螺纹规格都完全适配Vitap西格玛钻削机的侧钻调整座安装孔，不需要对原有设备做任何二次加工，维保更换时直接拧入原有螺纹孔即可，调整范围覆盖了侧钻轴正常磨损周期内的最大间隙补偿量，日常巡检中只要检测到侧钻头跳动超差，不用拆解钻排总成，直接通过这款螺钉微调就能恢复加工精度，相比更换整轴的方案，单台设备单次维保的成本能降低九成以上，停机时间从原来的2小时以上压缩到10分钟以内。

　　在实际生产场景中，家具厂的钻削设备通常是两班倒连续作业，侧钻头每天要完成数千次钻削进给，轴套的磨损是渐进式的，这款调节螺钉可以作为日常精度校准的常用配件，每次换班时做一次精度检测，根据跳动值微调螺钉进给量，就能持续保证钻孔精度，避免批量废件的产生；同时杆部采用了调质处理的合金钢材质，表面硬度达到HRC35-40，既有足够的刚性顶住钻轴的切削反力，不会在长期受压下出现弯曲变形，又有合适的韧性，避免调整时受力断裂，头部的法兰盘和锥面经过发黑处理，具备基础的防锈能力，适应家具车间多木屑、多粉尘的作业环境，不会因为锈蚀导致调整卡滞。

　　不同于普通的连接螺钉，这款零件的核心功能不是锁紧固定，而是精密微调和间隙补偿，所以在建模过程中，所有配合面的尺寸公差、形位公差都严格按照设备原厂的维修备件要求设定，锥面的角度公差、四方槽的对边尺寸公差、杆部的直线度都做了严格的参数约束，保证加工出来的零件能直接替换原厂备件，不需要二次修配，对于设备维保人员、机械结构设计人员来说，这款零件的设计思路也提供了一个参考：在紧凑的设备腔体里做精密调整机构时，不需要复杂的差动螺纹、楔块结构，通过定制化的螺钉构型，结合原有设备的安装基准，就能用极低的成本实现可靠的精度补偿功能，尤其适合这类量产设备的易损维保件设计，在保证功能的前提下最大限度降低备件成本和维保难度。
