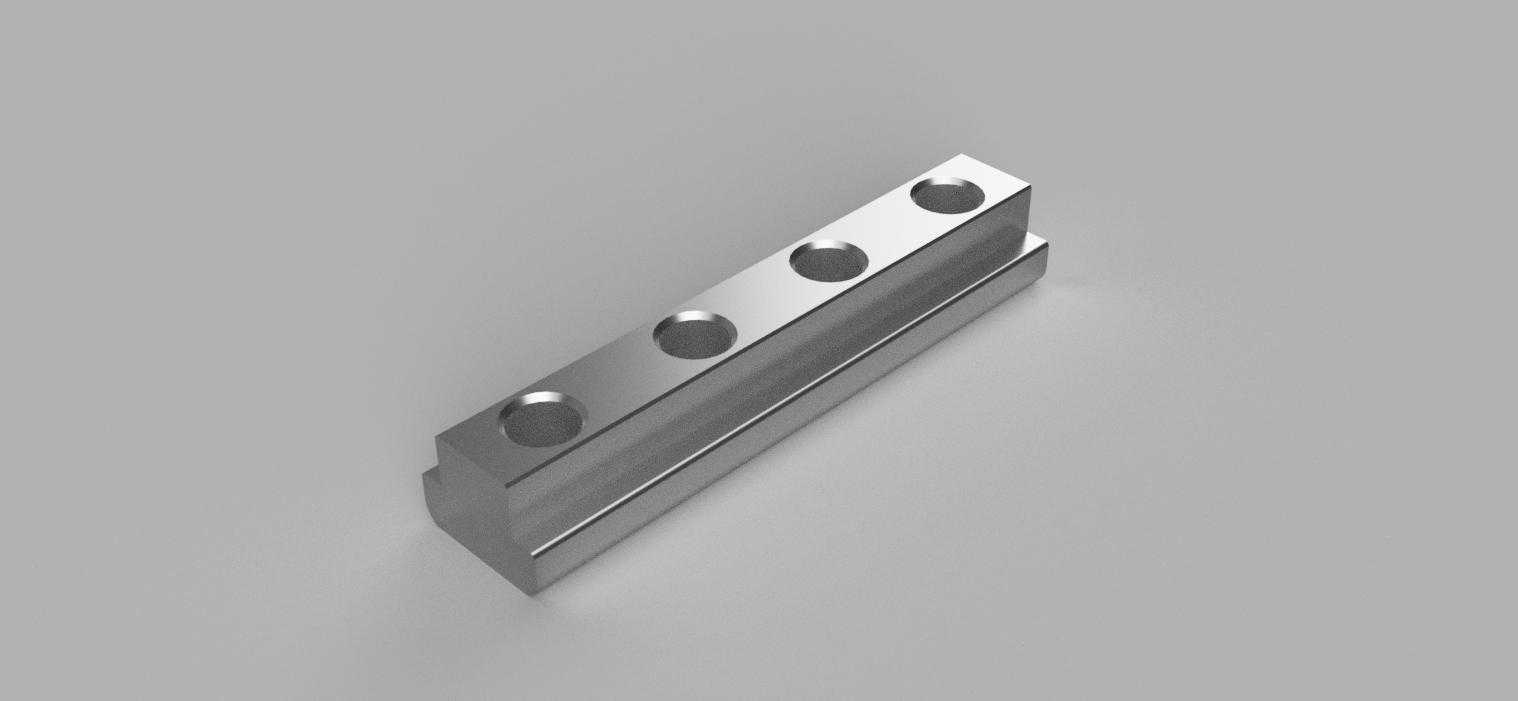

M14规格四孔长条T形螺母结构

　　在工业铝型材框架搭建、机床导轨附件安装、自动化生产线工位治具固定这类场景里，这类长条式T形螺母的使用频率远高于单个散装T形螺母，尤其是需要沿T型槽长距离布置多个连接点的工位，一体式长条结构能避免多个单螺母排布时的定位偏差，减少安装时逐个对齐螺孔的调试时间。这款T形螺母适配M14规格的螺栓，本体采用长条式一体化结构，沿长度方向等距布置四个螺纹孔，底部的T型卡边能完全嵌入标准工业T型槽内，安装时不需要从槽的端部逐个穿入螺母，可直接从槽的开口位置压入后滑动到指定点位，对于已经拼装完成的铝型材框架后期加装附件的场景，这种结构的适配性优势十分明显。从设计逻辑来看，这款螺母的T型卡边厚度做了精准的公差匹配，卡边与T型槽的侧壁间隙控制在0.

　　1mm以内，既保证滑动时的顺畅度，又能在螺栓锁紧时避免螺母本体发生偏转，四个螺纹孔的孔位同轴度、孔间距公差严格控制在±0.05mm范围内，保证配套安装的连接板、治具板能一次性对齐所有安装孔，不会出现个别孔位错位无法穿入螺栓的问题。螺母本体的上表面做了平面度处理，与被连接件的贴合面接触面积足够大，锁紧时能分散压紧力，不会因为局部压强过大压伤铝型材槽口的表面。从安装边界来看，这款螺母的整体宽度适配标准18mm槽宽的工业铝型材T型槽，也可适配同槽宽的机床工作台T型槽，本体长度覆盖四个M14螺孔的排布间距，安装时不需要额外增加防转垫片，T型卡边的下表面与槽底的接触面积经过优化，锁紧时的抗滑移能力比单个M14 T形螺母提升40%以上，

　　在承受往复振动载荷的设备上使用时，能有效降低螺栓松动的概率。在实际设备应用中，这类长条T形螺母常被用于导轨的辅助压块固定、线性模组的行程限位块安装、输送线侧边的导向条固定、设备防护门板的铰链安装等场景，相比多个单螺母拼接的安装方式，一体式结构的整体刚性更好，在设备运行产生持续振动的工况下，不会出现单个螺母移位导致的连接件松动问题。设计这款螺母的三维结构时，首先要确认适配T型槽的具体截面尺寸，卡边的宽度要略小于槽的内部开口宽度，卡边的高度要匹配槽的深度，保证螺母装入槽内后上表面与型材表面基本齐平，不会凸起影响被连接件的贴合；四个螺纹孔的位置要根据常用的安装孔距做等距排布，螺纹深度要满足M14螺栓的最小啮合长度要求，避免螺纹滑牙；

　　螺母的所有棱边都做了微小的倒角处理，既避免安装时划伤操作人员，也能在装入T型槽时起到导向作用，不会因为棱边毛刺卡滞在槽内。在选型使用时需要注意，这款螺母适配的螺栓长度要根据被连接件的厚度合理选择，保证螺栓拧入螺母后螺纹啮合长度不小于1.5倍螺栓直径，才能达到足够的锁紧强度；如果是用于有较大冲击载荷的工位，可配合螺纹胶使用，进一步提升连接可靠性。这类一体式长条T形螺母相比传统单个T形螺母，在多连接点的安装场景下能大幅提升装配效率，同时保证各个连接点的位置精度，减少后期调试维护的工作量，是自动化设备、工业框架搭建中十分实用的一类连接紧固件。
