汽车发动机冷却系统水泵壳体结构设计

　　这款水泵壳体的结构设计，核心围绕内燃机冷却回路的实际工况展开，日常在车用动力、小型固定式动力机组的冷却循环里，这类壳体承担着容纳叶轮、构建流道、对接管路、密封腔体的多重作用，是冷却水泵的核心承载结构。从实际装车场景来看，这类壳体多安装在发动机缸体侧方的预留安装位，需要同时对接缸体水套出水口、散热器回水管、暖风水箱管路、小循环旁通管路，因此壳体上的多接口布局完全是顺着实际管路走向来排布的，没有多余的冗余结构。

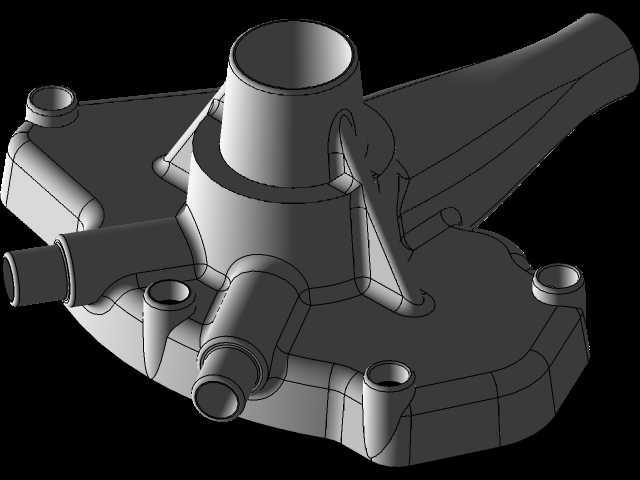

　　设计过程中首先要考虑的是流道的顺滑性，壳体内部的腔体从中心进水口到各个出水接口的过渡段，全部做了圆弧顺滑处理，避免流体在腔体内形成紊流、气蚀，降低冷却液流动的阻力，保证叶轮转动时冷却液能以最小的压力损失输送到各个循环支路。你能看到壳体上凸起的中心筒结构，是用来安装水泵轴连轴承与水封的安装位，这个位置的同轴度公差要求很高，设计时预留了足够的壁厚来保证轴承压装后的刚度，避免发动机运行过程中振动导致轴承偏磨、水封泄漏。

　　壳体边缘分布的多个带孔凸台，是用来穿装固定螺栓的安装位，这些凸台的位置完全匹配发动机缸体上的对应螺纹孔分布，每个凸台都做了局部加厚处理，保证螺栓拧紧时的压紧力足够，不会出现壳体局部变形导致密封面漏水的问题。侧面伸出的几个不同管径的管接头，分别对应不同的循环回路：管径最粗的斜向接口是通往散热器的大循环出水口，几个稍细的接口分别对接暖风水箱、节气门冷却管路、小循环旁通回路，每个管接头的端部都设计了环形凸棱，用来卡紧橡胶软管的卡箍，防止管路在压力波动下脱落。

　　从安装边界来看，壳体的整体外轮廓完全避让了发动机周边的发电机、正时罩盖、皮带轮等相邻部件，没有突出的干涉结构，安装时不需要额外调整周边部件的位置就能直接对位装配。壳体的分型面设计顺着结构的最大轮廓线布置，方便压铸生产时的模具开模与脱模，所有的转角位置都做了铸造圆角处理，既避免压铸时出现应力集中导致的铸件开裂，也能减少流体在腔体内的流动死区。

　　在结构强度校核层面，壳体的壁厚设计兼顾了轻量化与耐压需求，正常工作时冷却系统的工作压力在1.0-1.5bar左右，节温器开启瞬间的压力波动也不会超过2bar，均匀的壁厚分布能保证整个腔体在压力循环下不会出现疲劳变形，各个接口与主腔体的连接位置都做了加强筋过渡，避免长期振动下出现接口断裂的问题。水封安装位的内壁设计了对应的定位台阶，保证水封压装到位后位置准确，不会出现轴向窜动导致的密封失效，轴承安装位的内壁粗糙度要求也匹配轴承压装的工艺要求，避免压装时刮伤轴承外圈影响配合精度。

　　另外壳体上预留的几个小的盲孔凸台，是用来安装水温传感器、排气螺钉的附属安装位，位置布置在腔体的最高点与水流稳定的区域，方便排气操作与水温检测，不需要额外在管路上加装传感器座，减少了整个冷却回路的泄漏点。整个结构没有多余的装饰性特征，所有的凸起、腔体、接口都是围绕功能需求设计，完全服务于冷却循环的实际工作需求，不管是做新机型的冷却系统匹配，还是做售后替换件的建模参考，这个结构都能提供很实际的设计参考，尤其是多接口的布局逻辑、安装位的刚度设计、流道的过渡处理，都是同类水泵壳体设计里很典型的工程化方案，能直接对应到实际生产与装配的工艺要求，没有脱离实际应用的理想化设计。
