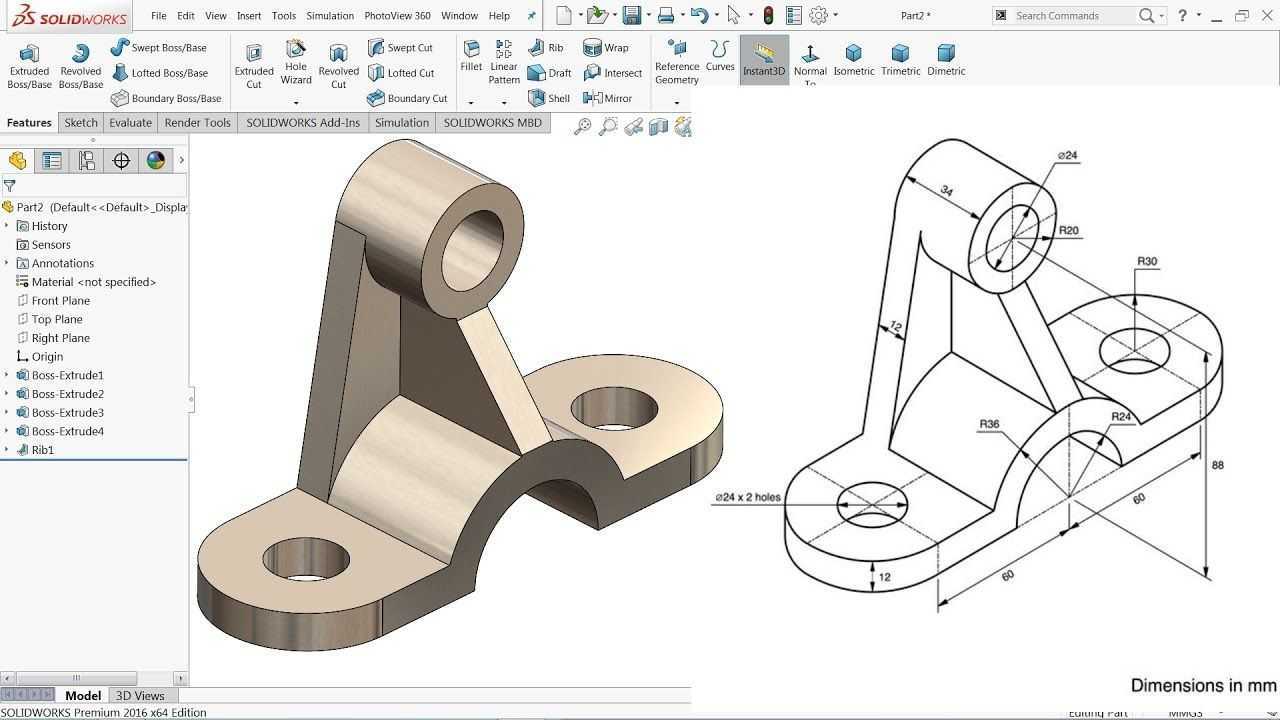

带双耳安装座的铰接支撑结构件

　　这类带双耳安装底座的铰接支撑件，在轻工输送线、小型工装夹具台架、非标自动化设备的连杆传动副中应用十分广泛，核心作用是为做定轴摆动的杆类零件提供稳定的回转支撑，同时通过底部的安装结构将受力传导至设备主框架上，避免支撑点出现应力集中导致的结构变形。从实际使用场景来看，这类零件常被用在小型气动摆杆机构、物料拨叉组件、设备防护门的铰接位，相比一体式铸造成型的支撑座，这种结构的加工适配性更强，既可以采用铝合金铣削加工做轻量化设计，也能使用45号钢调质处理应对中等载荷的传动需求，甚至在小批量试制场景下还能通过3D打印快速制作样件完成功能验证。

　　设计这类支撑结构时，首先要明确铰接端的受力方向：顶部的通孔是铰接销轴的安装位，工作过程中会承受来自摆杆的径向载荷，以及摆杆启停瞬间的冲击载荷，所以孔位周边做了加厚的凸台结构，避免销轴长期受力后出现孔口变形、销轴松旷的问题。支撑臂与底部安装座之间设置的三角形加强筋，是整个结构的受力传导核心，它能将顶部铰接端的垂直载荷、侧向倾覆力矩均匀分散到底部的两个安装耳上，避免支撑臂根部出现应力断裂，筋板的厚度设置需要匹配整体载荷大小，通常不小于支撑臂壁厚的0.8倍，同时筋板与主体连接的位置做了圆角过渡，减少铣削加工时的应力集中，也能避免热处理过程中出现开裂问题。

　　底部的两个安装耳采用对称分布的平置法兰结构，每个耳片上设置一个通孔用于穿装固定螺栓，这种双孔安装的结构相比单孔固定，能有效避免支撑座工作时出现绕螺栓轴线的转动，安装时两个螺栓的预紧力需要保持一致，避免耳片出现单侧翘起导致支撑垂直度超差。安装耳与中间半圆弧让位结构的衔接处，做了平滑的曲面过渡，一方面是为了避让设备框架上的圆形凸台、管线等周边结构，减少安装时的干涉问题，另一方面也能减少底部的材料堆积，降低零件整体重量，同时避免加工时出现大面积的平面铣削工作量，提升加工效率。

　　从安装边界来看，顶部铰接孔的轴线与底部安装面的平行度是核心形位公差要求，通常需要控制在0.05mm以内，否则会导致铰接销轴安装后出现别劲，摆杆摆动时阻力增大，长期运行还会加剧销轴与孔的磨损。两个安装孔的中心距需要与设备框架上的安装螺孔中心距严格匹配，公差控制在±0.1mm以内，避免安装时出现螺栓无法穿入的问题。顶部铰接孔的内径尺寸需要根据选配的销轴直径确定，通常采用H7的公差配合，保证销轴转动顺畅的同时不会出现过大的径向间隙。零件的整体高度需要匹配摆杆的摆动行程，避免摆杆摆动到极限位置时与设备框架、周边其他零件发生碰撞，设计时通常会预留3-5mm的安全间隙。

　　在建模过程中，这类零件需要优先确定安装基准面，也就是底部安装耳的下表面，所有尺寸都从这个基准面开始标注，保证加工时基准统一，减少尺寸链累积误差。顶部铰接孔的中心高度是核心装配尺寸，需要直接从基准面标注，避免通过其他尺寸换算带来的误差。加强筋的位置需要根据受力仿真结果调整，确保筋板的受力方向与主载荷方向一致，最大化发挥加强作用。对于需要做轻量化设计的场景，可以在支撑臂的非受力区域做减重槽设计，但要注意减重槽不能破坏主要受力路径，避免整体结构强度下降。零件的所有锐边都需要做倒钝处理，避免安装调试时划伤操作人员，同时也能减少应力集中点，提升零件的疲劳寿命。
