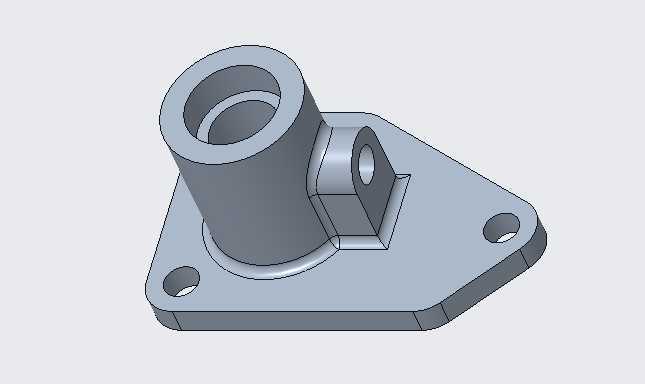

带侧支耳法兰基座立式轴套零件

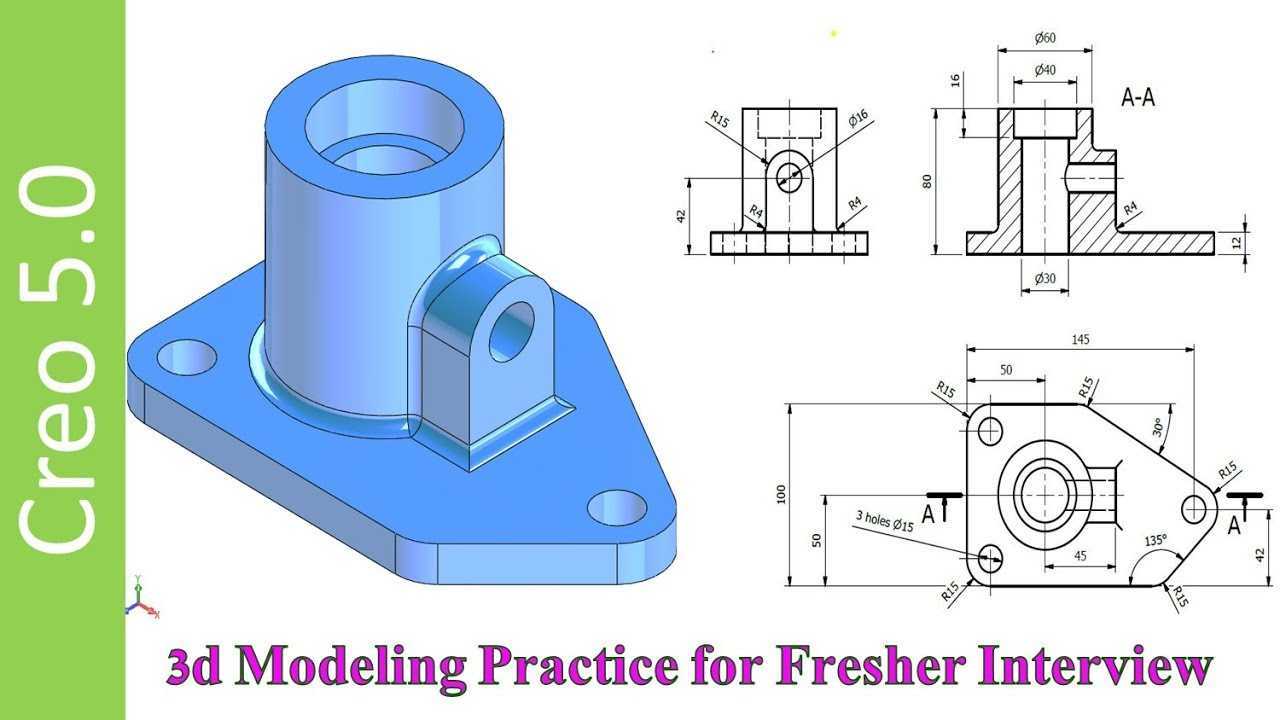

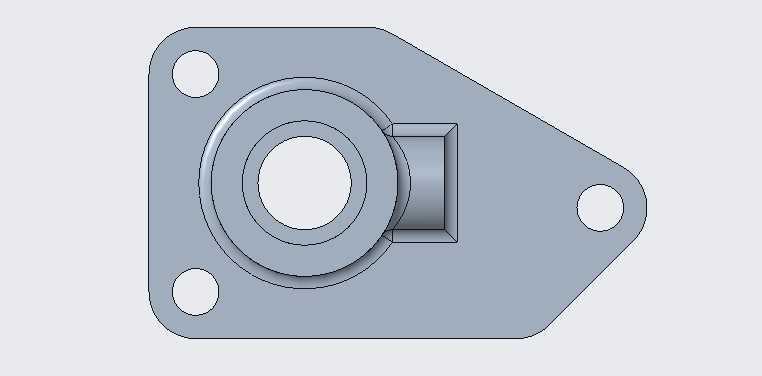

　　这类带侧支耳的法兰基座立式轴套，在轻工输送线、小型自动化工作站的辅助定位机构里十分常见，多数时候承担垂直方向轴类杆件的导向支撑，同时通过侧支耳完成传感器安装、限位触发或者辅助油路气路的接驳固定。从实际装配场景来看，它的底部法兰是核心安装基准，三个呈非对称角度分布的安装孔，对应设备安装板上的预设螺孔，这种非对称孔位设计并非随意排布，而是为了规避安装时的角度错装——常规对称法兰容易出现180度反向装配的问题，导致侧支耳朝向偏差，后续接驳的管线或者传感器就会和周边运动部件发生干涉，设计阶段特意将其中一个安装孔的中心距与另外两个形成角度差，装配时只有唯一角度能顺利穿入螺栓，从结构上杜绝了错装风险。

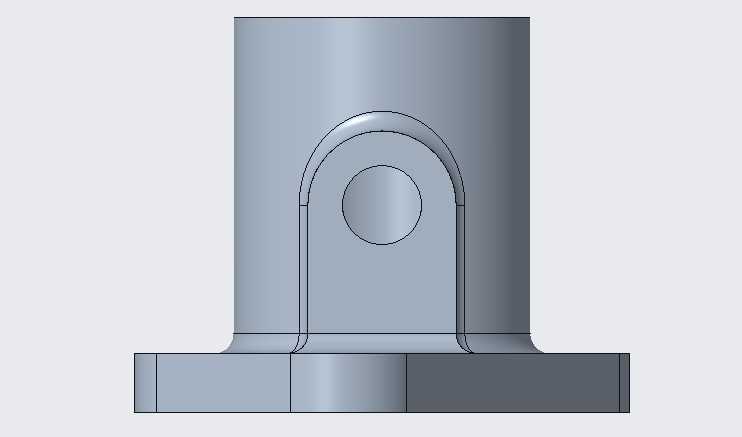

　　从功能特性上拆解，主体立式筒身的内孔是核心工作接触面，内壁需要和穿过的导向轴保持H7/h6的间隙配合，既要保证轴件上下滑动或者转动时无卡滞，又要控制径向晃动量在0.02mm以内，避免轴端连接的执行件出现位置偏差。筒身根部和法兰衔接的位置做了圆角过渡，没有采用直角相接，这是因为零件在承受侧向载荷时，直角衔接处会出现明显的应力集中，长期受交变载荷容易出现根部断裂，R3左右的过渡圆角可以将集中应力分散30%以上，提升零件的抗疲劳寿命。侧支耳上的横向通孔并非单纯的减重设计，实际应用中这个孔可以穿入锁紧螺钉，对筒身内的轴件进行径向锁紧，也可以作为润滑油注油孔，对接油路后持续给内孔配合面提供润滑，减少轴套内壁的磨损。

　　设计思路上，这个零件优先保证安装基准与工作内孔的形位公差：底部法兰的下表面是安装贴合面，平面度要求控制在0.015mm以内，保证安装后和设备基板完全贴合，不会出现倾斜导致筒身内孔轴线与安装面垂直度超差；筒身内孔的轴线相对于法兰安装面的垂直度要求控制在0.02mm/100mm以内，否则轴件穿入后会出现别劲现象，滑动阻力陡增，甚至出现卡滞。尺寸边界方面，法兰盘最大轮廓尺寸控制在100mm范围内，总高度控制在90mm左右，侧支耳向外伸出的距离不超过25mm，整体安装占用空间紧凑，适合在小型自动化设备的紧凑安装空间里布置，不会和周边的导轨、气缸等部件发生空间干涉。

　　从加工适配性来看，这个零件的结构完全适配常规铣削、钻削加工流程，没有特殊的深孔、异形曲面加工难点，毛坯可以采用型材铣削或者铸造成型，量产时成本可控。法兰上的沉孔设计可以让安装螺栓的头部完全沉入孔内，不会突出法兰表面，既避免螺栓头刮蹭周边部件，也能让法兰和安装面的贴合更紧密。侧支耳和筒身衔接的位置同样做了加强筋结构，筋板厚度在5mm左右，既可以提升支耳的结构强度，避免锁紧螺钉拧紧时支耳出现断裂，也不会过多增加零件的整体重量。在实际选型应用中，这类轴套常用来替代无固定基座的直线轴承，在载荷不大、行程较短的导向场景下，整体式的结构刚性比拼接式的轴承座组件更好，装配环节也更简便，只需要拧上三颗安装螺栓就能完成固定，不需要额外调整同轴度，大幅缩短设备的装配调试周期。
