汽车发动机活塞连杆组件结构设计

项目分类:发动机 发布时间:2025-01-13 ID:891157
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计
  • 汽车发动机活塞连杆组件结构设计

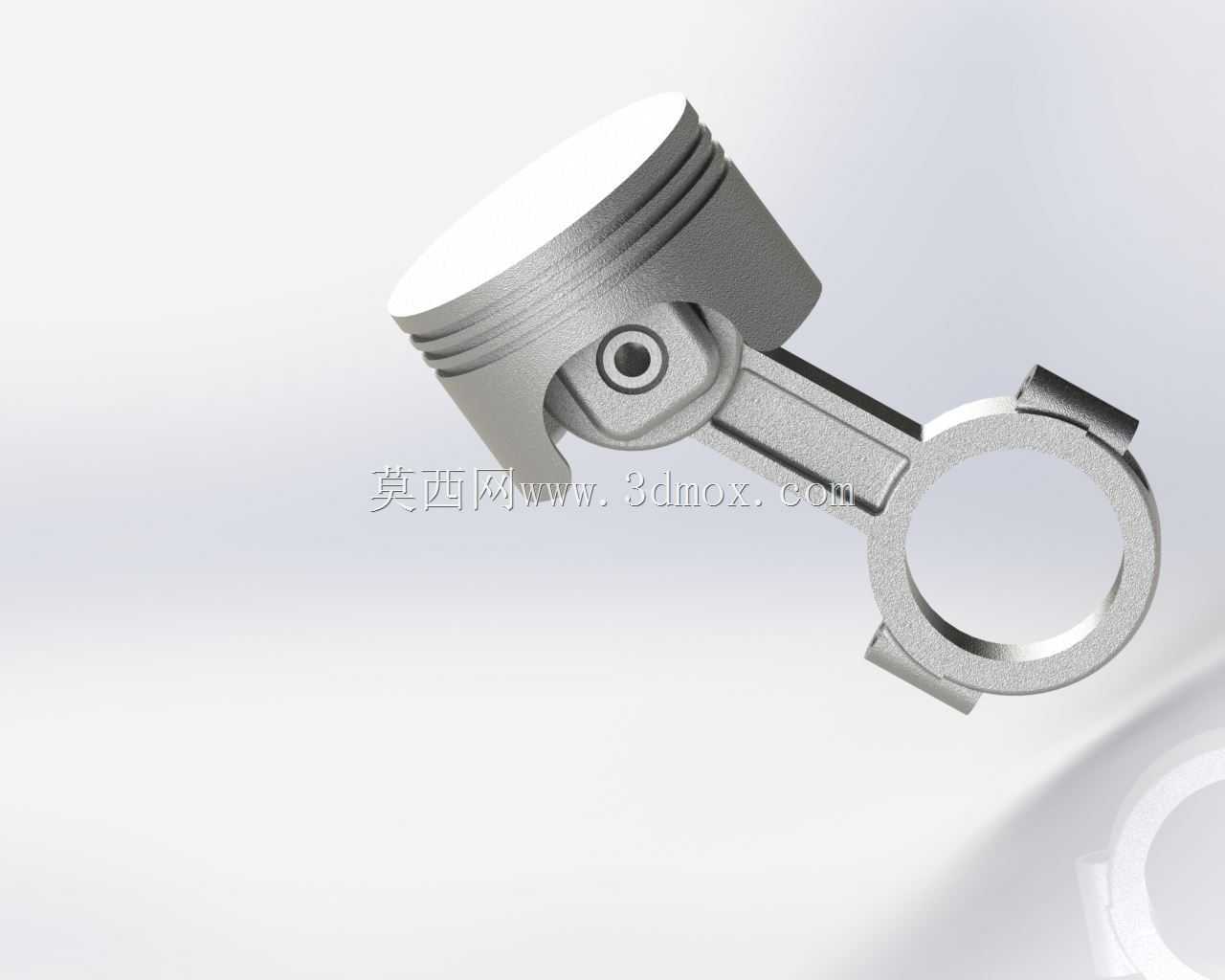

  这套活塞连杆组件是内燃机动力转换的核心执行部件,主要应用在往复式汽油、柴油发动机的曲柄连杆机构中,承担着将燃烧室内燃气爆发产生的直线推力转化为曲轴旋转扭矩的关键作用,直接决定了发动机的动力输出效率、运转平顺性与服役寿命。从实际装机场景来看,该组件需要在高温、高压、高交变载荷的极端工况下持续工作,活塞顶部直接接触燃烧室上千摄氏度的高温燃气,往复运动过程中要承受最高可达十几兆帕的燃气爆发压力,同时还要克服每分钟数千次往复运动产生的惯性力,因此设计阶段对结构强度、热变形控制、运动配合精度都有极高要求。

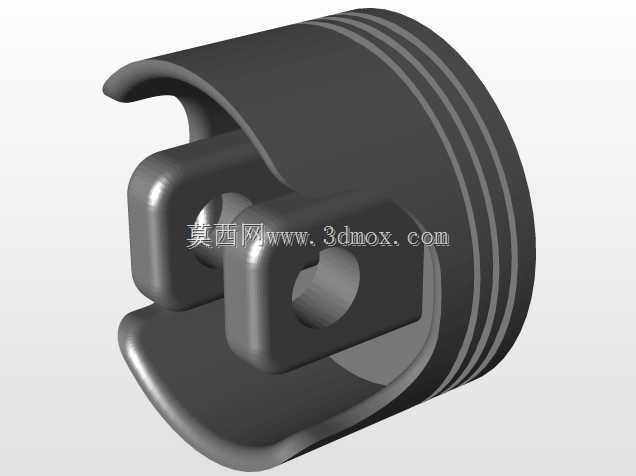

  设计过程中首先围绕活塞的功能分区做了结构拆分:活塞头部设置了多道环槽,用于安装气环与油环,气环负责密封燃烧室与曲轴箱之间的间隙,避免燃气下窜导致动力损失,油环则负责刮除气缸壁上多余的润滑油,防止机油进入燃烧室参与燃烧造成积碳与排放超标;活塞裙部采用了适配热变形的型线设计,常温下并非正圆形,而是预先考虑工作状态下的热膨胀量与侧压力变形量,将裙部加工为椭圆度匹配的微变形结构,保证热机状态下活塞与气缸壁之间保持均匀的配合间隙,避免冷机敲缸、热机拉缸的故障。活塞销孔的位置经过偏心设计,偏移方向朝向主推力面,能够在活塞越过上止点换向时减小活塞对气缸壁的敲击噪声,提升运转平顺性。

  连杆部分采用了分体式大头结构,连杆盖与杆身通过定位结构与螺栓紧固,大头内孔用于安装轴瓦与曲轴连杆轴颈配合,小头则通过活塞销与活塞铰接,杆身采用了工字形截面设计,在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量,减小往复运动惯性力,适配高转速工况下的载荷需求。连杆大头的结合面采用了精准的止口定位,保证装配后轴瓦孔的圆度与圆柱度符合配合要求,避免运转过程中出现轴瓦偏磨、螺栓松动的问题。

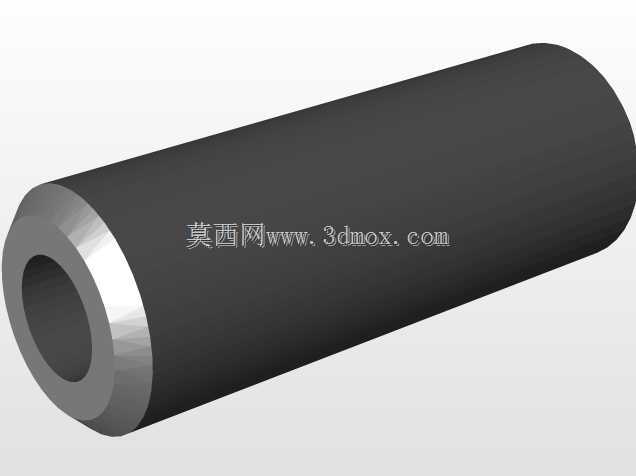

  从安装边界来看,活塞的外径尺寸需要与对应排量发动机的气缸内径保持严格的配合公差,活塞销的直径与长度需要同时匹配活塞销孔与连杆小头衬套的安装尺寸,连杆大头的孔径与开档尺寸需要适配对应曲轴的连杆轴颈直径与曲柄臂间距,整套组件的往复运动质量需要经过严格的配重分组,同一台发动机装配的活塞连杆组件质量差需要控制在工程允许的极小范围内,避免曲轴运转时出现不平衡振动。设计过程中还充分考虑了润滑路径的布置,连杆杆身设置有贯通的油道,能够将曲轴轴颈处的压力润滑油引导至活塞销与小头衬套的配合面,保证铰接部位在高速往复运动下得到充分润滑,减少磨损。

  在结构细节处理上,活塞的所有棱边都做了倒角与去毛刺处理,避免应力集中导致的疲劳开裂;活塞环槽的上下端面加工精度达到了微米级,保证活塞环安装后能够正常密封与浮动;连杆螺栓的预紧力矩与拧紧工艺在设计阶段就做了明确匹配,保证连杆盖与杆身的结合面在交变载荷下不会出现分离与错位。整套组件的运动轨迹经过运动学仿真验证,活塞在上止点、下止点换向过程中不会与气缸盖、曲轴平衡块发生运动干涉,活塞行程与曲轴回转半径、连杆长度的匹配关系符合发动机的压缩比设计要求,能够保证燃烧室的容积效率达到设计指标。
