激光切割头RayTools BT240结构设计

　　在金属板材加工、管材切割的工业生产场景中，激光切割设备的终端执行部件直接决定加工精度与连续作业稳定性，这款切割头的结构设计围绕高功率激光传导、焦点动态调节、长时间作业散热三个核心需求展开，适配多数中功率光纤激光加工设备的安装接口。从实际使用场景来看，这类部件常被集成到平面激光切割机、管材激光切割设备、机器人三维激光切割工作站中，承担激光束聚焦输出、辅助气体导流、切割高度随动跟踪的核心功能，日常作业中需要面对金属飞溅粘附、持续高温烘烤、高频次随动位移的工况，因此结构设计上的细节考量直接影响部件使用寿命。

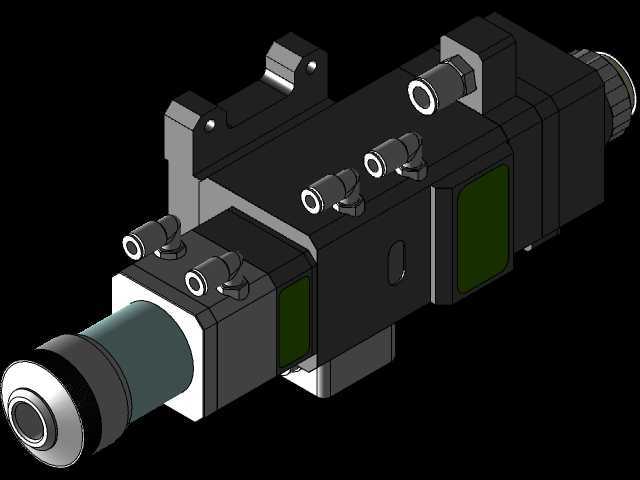

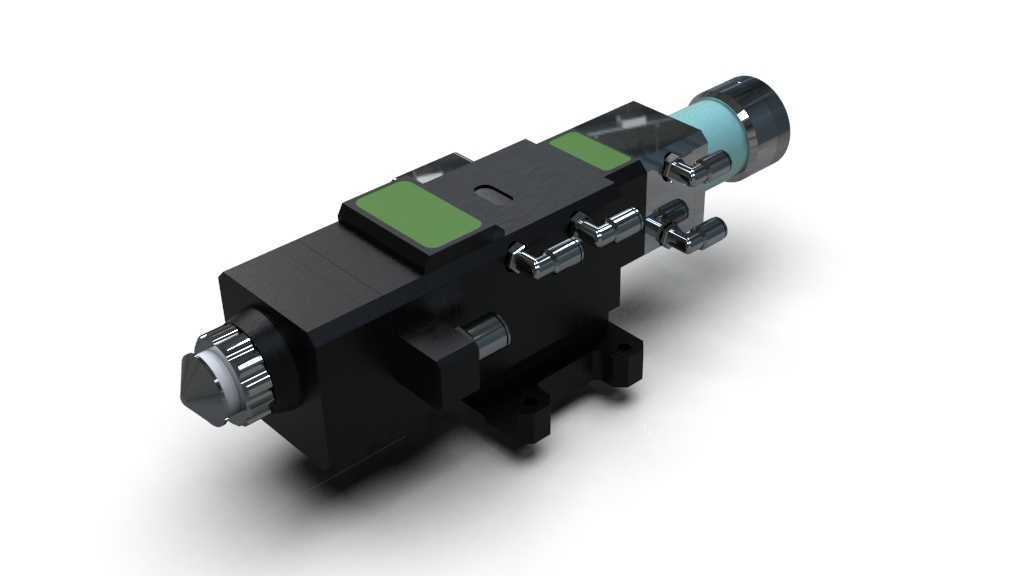

　　从结构布局来看，该部件采用模块化分段设计，主体基座采用高强度铝合金一体铣削成型，在保证结构刚性的前提下控制整体重量，降低随动轴的负载压力，避免高速跟踪过程中出现过冲、抖动问题。前端聚焦镜腔采用密封式结构设计，配合多层防尘密封圈，阻隔切割过程中产生的金属粉尘、飞溅碎屑进入光学腔室，保护内部准直、聚焦镜片不受污染，减少日常维护的镜片损耗。侧面分布的调节旋钮分别对应焦点微调、镜片锁紧、气路调节功能，旋钮表面做滚花防滑处理，操作人员在佩戴防护手套的工况下也能完成精准调节，不需要额外借助工具。

　　安装边界方面，该部件上端采用标准光纤接口适配结构，可匹配主流品牌的QBH光纤输出接头，连接后锁紧结构可保证光纤端面与内部准直镜的同轴度误差控制在极小范围内，避免激光偏轴造成功率损耗。下端喷嘴连接位采用螺纹快换结构，配合定位销保证喷嘴与激光束的同轴度，更换不同口径喷嘴时不需要反复校准，缩短设备换产调试时间。侧面预留的传感器安装位可集成电容式高度跟踪传感器，实时反馈切割头与工件表面的距离，配合设备Z轴动态调整，保证切割过程中焦点位置始终处于最优区间，在切割起伏板材、曲面管材时也能维持稳定的切割质量。

　　气路结构设计上，内部采用环形导流气道，辅助气体从侧方进气口进入后，沿腔体内壁均匀分布到喷嘴出口，避免气体紊流造成切割面挂渣、切缝不齐的问题，可适配氧气、氮气、压缩空气等多种常用切割辅助气体，满足碳钢、不锈钢、铝合金等不同材质的切割工艺需求。散热结构方面，主体基座内部设计有循环冷却流道，可接入设备的水冷系统，持续带走高功率激光作业过程中镜片、腔体吸收的热量，避免长时间作业出现镜片热变形、腔体温度过高的问题，保证连续批量加工时的性能稳定性。

　　从装配逻辑来看，各个功能模块采用可拆卸式连接结构，光学腔室、气路模块、冷却模块、传感器模块相互独立，日常维护时可单独拆解对应模块进行清洁、更换，不需要整体拆解整个切割头，降低维护难度与停机时间。外部走线采用内嵌式线槽设计，传感器线缆、冷却水管、气管都可沿主体侧面的线槽固定，避免随动过程中线缆拖拽干涉，也减少线缆被飞溅物烫损的风险。整体外形做了倒角过渡处理，没有尖锐凸起结构，在狭小空间内做三维切割动作时，不会与工件、夹具发生碰撞干涉，适配多维度的切割作业需求。
