四叶曲面螺旋桨结构设计方案

　　这类四叶曲面螺旋桨结构，在小型低空无人机、微型水下推进装置、桌面级风冷散热模组中都有广泛的适配场景，不同应用场景下的设计侧重存在明显差异。做低空多旋翼无人机动力适配时，叶片的翼型截面会沿展向做连续的扭转角渐变，从叶根位置到叶尖位置的弦长逐步收窄，既可以降低叶尖位置的涡流损耗，也能避免高转速下叶尖线速度过快引发的气动噪声超标，同时叶根位置保留足够的结构厚度，用来抵消电机输出轴传递的交变扭矩，防止长时间运转后叶根位置出现疲劳裂纹。做水下微型推进器适配时，叶片的曲面弧度会适当加大，前缘位置做小圆角钝化处理，减少水中杂质缠绕卡滞的概率，叶片表面的曲面过渡会做连续曲率校验，避免水流经过时出现局部低压区引发的空蚀问题，延长部件的水下使用寿命。做风冷散热模组的风轮使用时，叶片的安装角会适当调小，匹配低转速高风量的输出特性，降低运转时的风阻损耗，适配静音散热的使用需求。

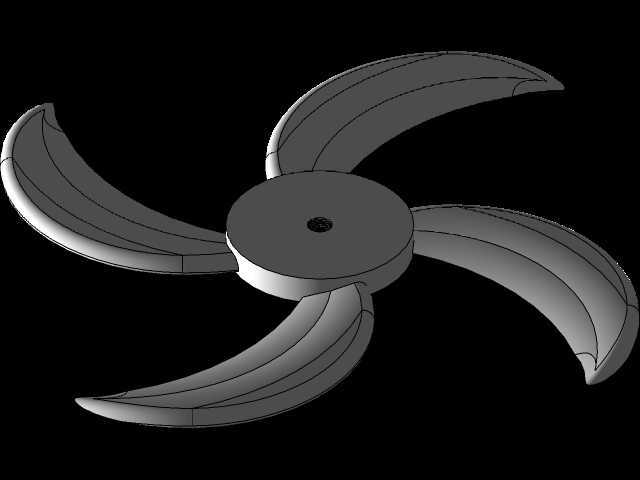

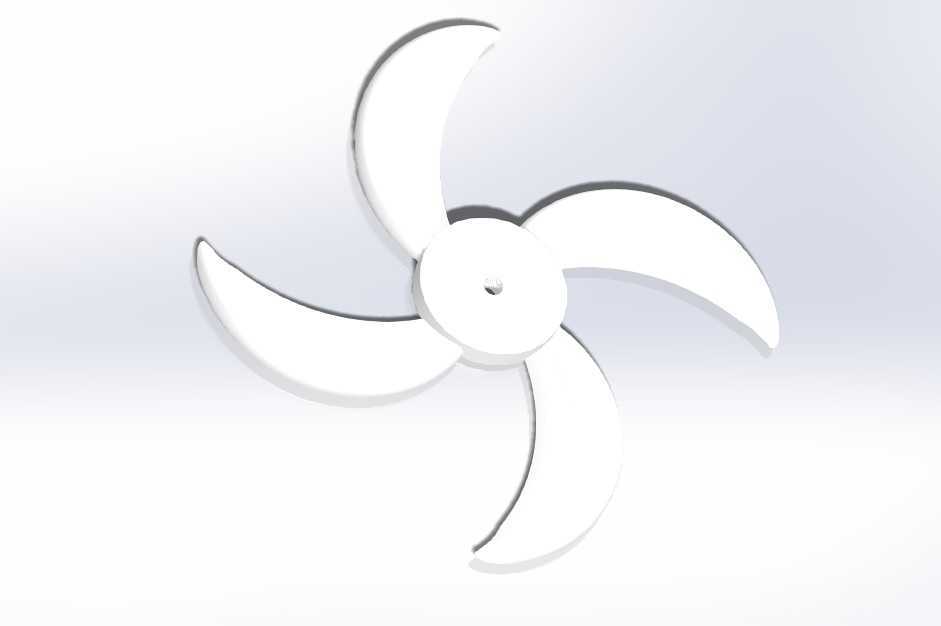

　　从结构设计的逻辑来看，整个螺旋桨采用中心轮毂加均布四叶片的布局，中心轮毂位置设置标准的轴孔与定位止口，轴孔的公差带按照过渡配合设计，既可以保证与动力输出轴的同轴度，也能方便拆装更换，轮毂端面预留紧定螺钉的安装位，防止高转速下螺旋桨与输出轴出现相对滑动。四个叶片沿轮毂周向呈90度均布，每个叶片的曲面都经过流体力学仿真校验，保证运转时每个叶片的受力均匀，降低整体的动不平衡量，减少动力输出轴的径向载荷，延长配套动力部件的使用寿命。叶片与轮毂的连接位置做圆角过渡处理，避免应力集中，不同应用场景下可以根据载荷需求调整过渡圆角的半径，高载荷场景下适当加大圆角半径分散应力，低载荷场景下缩小圆角减少材料占用。

　　从安装边界的尺寸约束来看，中心轮毂的外径根据配套轴径设计，常规小型应用场景下轮毂外径控制在配套轴径的3-4倍，保证足够的抱紧力，叶片的展长根据整体的动力输出需求确定，无人机用旋翼的展长通常根据单轴拉力需求匹配，水下推进用螺旋桨的展长根据推进推力与水流通道的内径匹配，散热风轮的展长根据散热风道的内径预留0.5-1mm的安全间隙，避免运转时叶片与风道内壁发生刮蹭。整个螺旋桨的轴向厚度根据材料特性调整，采用工程塑料注塑成型时，叶片的最小壁厚控制在1.2-1.8mm，保证注塑时的熔体流动性，避免出现缺胶、缩痕等成型缺陷，采用金属材料机加工成型时，壁厚可以适当减薄，通过表面硬质阳极氧化或者镀层处理提升耐磨耐蚀性能。

　　实际选型适配时，需要先明确使用场景的介质属性，空气介质下优先考量气动效率与噪声水平，水介质下优先考量抗空蚀与防缠绕性能，风冷场景下优先考量风量与静音表现。安装时需要保证螺旋桨的端面跳动量控制在允许范围内，动平衡等级按照G6.3级校验，高转速应用场景下提升至G2.5级，避免运转时出现异常振动。叶片的曲面加工需要保证连续光滑，无明显的台阶、刀痕，防止流体经过时出现额外的阻力损耗，装配完成后需要做试运转校验，检查叶片与周边结构的安全间隙，确认无刮蹭、无异常振动后再投入正式使用。
