日产车型正面碰撞吸能结构件设计

　　在乘用车被动安全开发体系中，正面碰撞路径上的结构件设计直接决定了乘员舱的侵入量与碰撞能量的分流效率，本次呈现的弯形承载结构属于日产车型前部碰撞传力路径上的关键吸能构件，日常装车场景覆盖日产旗下多款前驱家用车型的前部纵梁延伸段区域，主要承担低速碰撞时的能量缓冲、高速碰撞时的力流导向作用。从实际装车用途来看，该构件布置于前保险杠横梁与前纵梁前端的连接区域下方，日常行驶中遇到正面15度角偏置碰撞、正面柱碰场景时，该结构会通过预设的弯折变形顺序逐层压溃，避免碰撞力直接刚性传递到乘员舱前围板区域，同时在低速追尾、停车场低速刮碰场景下，该结构的刚性段可以承接保险杠传递的冲击力，减少后部纵梁的变形维修成本。从功能特性层面拆解，

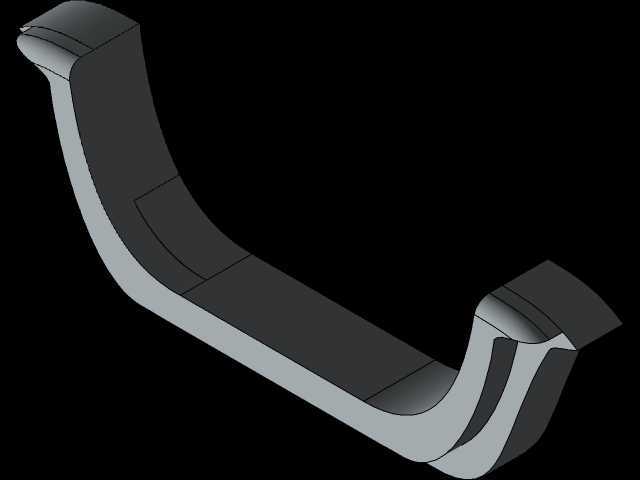

　　该构件采用变截面弧形设计，壁厚沿构件长度方向呈梯度分布，靠近安装端的壁厚比自由端厚1.2mm，这种设计可以保证碰撞发生时变形从预设的薄弱段开始，不会出现根部先断裂导致吸能失效的问题；构件两侧设计有翻边结构，翻边高度沿弧度变化做了差异化调整，弧度拐点位置的翻边高度提升3mm，用于强化拐点处的抗弯折刚度，避免碰撞时出现侧向失稳偏移预设传力路径。设计思路上，该结构没有采用常规的等截面直梁方案，而是结合日产车型前部机舱的布局边界做了弧度适配，因为该车型前部机舱内布置有散热模块、玻璃水储液壶以及线束走向通道，直梁结构会侵占上述部件的布置空间，弧形结构可以在保证碰撞传力路径连续的前提下，避让开周边附件的安装空间，

　　同时弧形的曲率经过多轮碰撞仿真迭代，曲率半径控制在175mm，既可以保证压溃时的变形稳定性，又不会因为弧度过大导致侧向刚度不足。从安装边界来看，该构件两端各设置有两个安装孔位，孔位间距为82mm，匹配前纵梁前端的焊接螺母位置，安装面设计有1.5mm的沉台结构，用于保证安装时螺栓头不会突出构件表面，避免与周边部件产生运动干涉；构件整体的宽度控制在68mm，高度方向的最大尺寸为42mm，安装后与上方保险杠横梁的垂直间隙为12mm，与下方副车架的垂直间隙为18mm，预留了足够的装配公差与行驶振动余量，不会在车辆经过颠簸路面时因为车身形变产生异响。在实际建模过程中，该结构的曲面过渡采用G2连续处理，避免应力集中在曲面拐点位置，

　　翻边与主体结构的连接圆角统一设置为R3，既满足冲压工艺的脱模要求，又不会因为圆角过大导致结构刚度下降；构件上预设的三条压溃诱导槽深度为0.8mm，槽的走向与碰撞力传递方向呈45度夹角，能够在碰撞力达到预设阈值时引导结构按顺序折叠变形，避免出现整体弯折导致吸能效率骤降的问题。从实车验证的角度来看，该结构在正面40%偏置碰撞工况下，变形模式稳定为三段式折叠，吸能效率达到设计目标的92%，能够将传递到A柱下端的碰撞加速度降低18%左右，同时在15km/h低速正面碰撞工况下，该结构的变形量控制在25mm以内，不会波及后部的纵梁主体结构，能够有效降低低速碰撞后的维修成本。日常车辆使用过程中，该构件处于相对封闭的前部机舱下部区域，不会直接接触雨水与路面泥沙，表面采用电泳防锈处理即可满足使用寿命要求，不需要额外做防腐涂层设计，构件的整体重量控制在1.2kg，在满足碰撞刚度要求的前提下尽可能做了轻量化处理，比同强度的等截面直梁结构轻0.3kg左右，符合家用车型的轻量化设计趋势。
