框架式方管支撑作业工作台结构设计

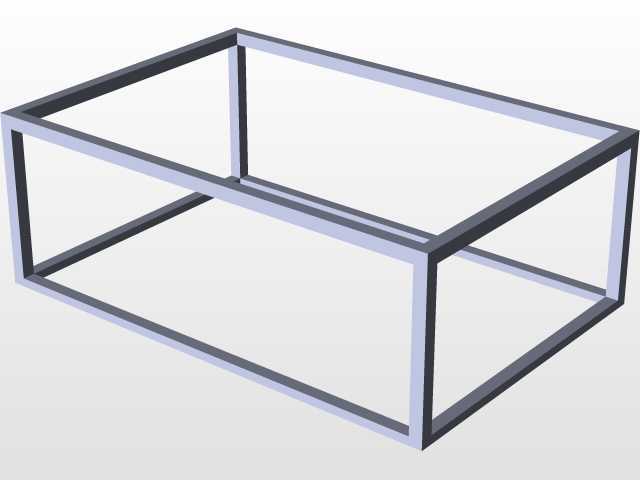

　　这款框架式作业支撑台的结构设计，核心围绕车间常规工位的承重需求与操作便利性展开，整体采用方管型材作为主受力构件，摒弃了整块板材焊接的厚重结构，在保证结构刚性的前提下大幅降低了整体自重，也减少了加工过程中的材料损耗与焊接工作量。从实际应用场景来看，这类结构的工作台可覆盖装配工位、物料暂存工位、轻型检测工位等多种车间使用场景，上层的围边框架设计能够避免放置在台面上的工具、工件、零散配件在操作过程中滑落，尤其适配需要频繁拿取小零件、手持工具作业的工位，无需额外加装挡边结构，在型材下料阶段就同步完成了挡边的结构集成。

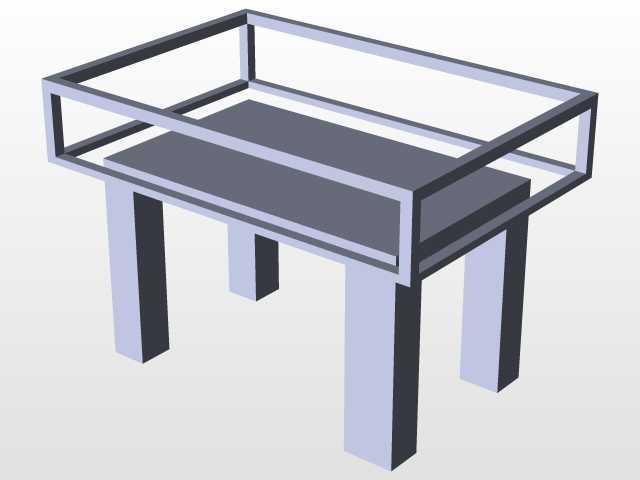

　　设计过程中首先考量的是操作高度的人机工程适配，四根主支撑腿的高度设定匹配成年操作人员站立作业的舒适区间，避免长期弯腰操作带来的职业劳损，支撑腿采用与上层框架同规格的方管型材，上下连接位置采用满焊处理，焊后做打磨平整处理，避免应力集中导致的焊缝开裂问题，同时支撑腿的排布位置避开了操作人员站立时的腿部活动空间，不会出现磕碰腿部的情况。上层台面采用平板铺设结构，平板嵌入框架内部，与框架上表面保持齐平，既保证了台面的平整性，不会出现凸起卡滞工件、工具的问题，也能通过框架对平板边缘形成防护，避免平板受撞击出现边缘变形。

　　从安装边界来看，这款工作台的整体占地尺寸适配常规车间的工位排布，单台设备的占地宽度与深度可根据实际工位需求调整型材下料长度，无需改动整体连接结构，多台并排布置时可通过侧面的型材面直接拼接，不需要额外的连接附件即可保持台面齐平。框架的上层围边高度经过实际作业验证，既能够阻挡常规尺寸的工件滑落，又不会过高导致取放工件时出现磕碰，围边与台面之间的间隙控制在极小范围内，不会掉落细小的螺丝、垫片等小零件，减少日常工位清理的工作量。

　　结构受力层面，上层框架的横向与纵向都加设了内部支撑横梁，横梁与外框架采用焊接连接，将台面的承重均匀分散到四根支撑腿上，避免台面中部受重出现下凹变形，即使放置较重的工装夹具、待装配部件，也能保持台面的平面度，不会因为长期承重出现结构形变。支撑腿的底部可预留脚轮安装孔或者可调支撑脚安装位，根据实际使用需求选择固定安装或者移动使用，不需要对主体结构做二次改动，适配不同车间的工位调整需求。

　　不同于市面上常见的厚重型焊接工作台，这款结构的设计更侧重轻量化与通用性，所有构件都采用标准型材加工，不需要定制特殊规格的材料，加工过程仅需要切割、焊接、打磨三道主要工序，加工门槛低，普通的机加工车间即可完成制作，后期维护也十分便捷，若某根型材出现变形损坏，仅需要切割替换对应位置的型材即可，不需要整体报废更换。在实际使用过程中，台面可根据作业需求铺设防静电胶皮、橡胶垫等功能性垫层，框架侧面也可加装工具挂板、物料盒挂架等附件，拓展工位的储物与工具收纳功能，不需要在主体结构上额外打孔焊接，利用型材的安装面即可完成附件固定。

　　整体结构没有多余的装饰性构件，所有结构部分都承担对应的受力或者功能作用，上层围边同时承担台面边缘加强、工件防掉落、结构整体刚性提升的多重作用，支撑腿同时承担承重、安装附件、固定调平件的作用，内部横梁同时承担台面支撑、框架抗扭、分散载荷的作用，最大化发挥了每一部分结构的功能价值，避免了冗余设计带来的成本浪费与重量增加。对于需要快速搭建工位的生产车间来说，这类结构的工作台能够大幅缩短工位搭建周期，同时兼顾结构强度与使用便利性，适配多品种小批量生产模式下的工位频繁调整需求，也可作为维修工位、质检工位的基础作业平台使用，搭配不同的台面附件即可覆盖不同的作业需求。
