高速遥控滑翔航模结构设计方案

　　这款高速滑翔航模的结构设计，核心面向户外竞速类航模飞行场景，适配有一定操控基础的航模爱好者使用，区别于入门级慢速滑翔机的容错设计，整体气动布局围绕低阻高速飞行做针对性优化，在结构减重与飞行刚性之间做了多轮平衡调整。从实际用途来看，该航模可用于户外开阔场地的竞速飞行训练、固定翼航模气动特性验证，也可作为航空爱好者探究滑翔机飞行原理的实体载体，不适合新手做入门起降练习，其高速飞行状态下的舵面响应灵敏度较高，对操控者的打杆精度、航线判断能力有一定要求。

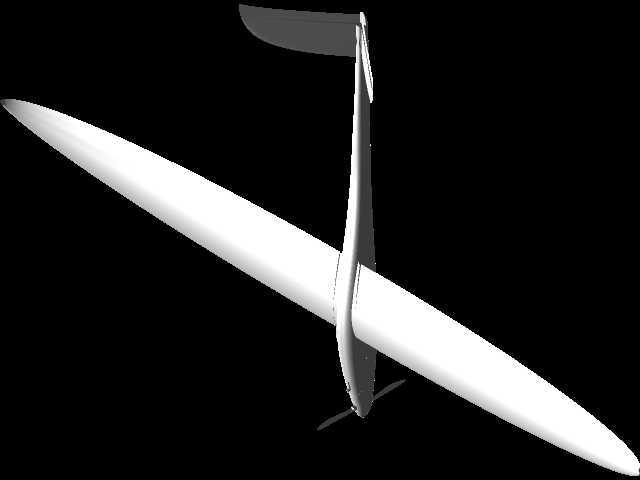

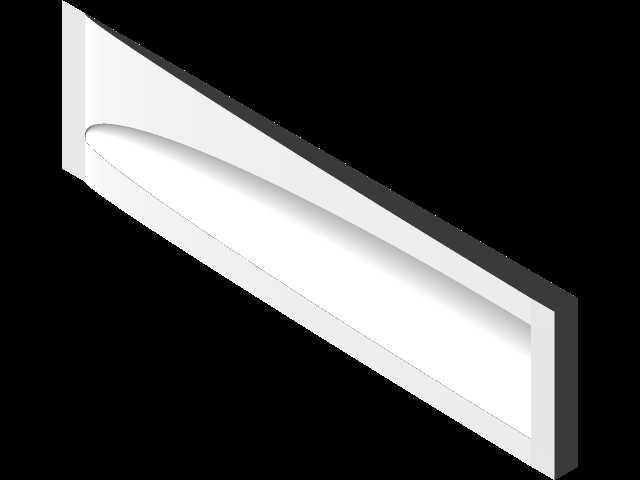

　　设计过程中，机翼部分采用泡沫切割成型的工艺路线，主翼选用大后掠角的细长翼型，翼展与机身长度的比例经过反复测算，既保证高速飞行时的升阻比处于合理区间，也避免翼展过长带来的滚转转动惯量过大问题，机翼前缘做了钝化修型处理，减少高速飞行时的激波阻力影响，同时机翼与机身的连接位置设置了快拆结构，方便外场携带时快速拆装，连接位的限位结构做了公差适配，保证装配后机翼无松动晃量，避免飞行中出现翼面震颤影响飞行稳定性。机身主体采用流线型修型，从机头到机尾的截面平滑过渡，机头位置预留了动力组件的安装空间，可适配小型螺旋桨动力系统，电机安装座做了加强筋设计，抵消动力输出时的振动传递，避免机身尾部出现共振发散。机身中段的设备舱预留了接收机、电调、电池的安装位，各组件的安装位置经过重心配平测算，将整机重心控制在主翼气动焦点前方约1/4弦长位置，保证高速飞行时的纵向静稳定性，不需要额外增加配重即可满足配平要求。尾翼部分采用常规布局，垂直尾翼与水平尾翼的面积比例经过调整，保证高速飞行时的航向稳定性与俯仰操纵灵敏度匹配，舵面的偏转角度做了限位设计，避免大舵量输入时出现失速尾旋。

　　构件选材上，机翼核心受力层采用6mm厚的硬质巴尔沙木（轻木）作为承力骨架，外层覆盖泡沫成型的翼型外壳，既保证机翼的结构强度，承受高速飞行时的气动载荷，也能最大限度控制整机重量，降低翼载荷，提升滑翔时的留空性能。机身表面做了光滑过渡处理，没有多余的凸起结构，所有连接件均做了沉头处理，减少飞行过程中的寄生阻力。整机的安装边界经过校核，各活动舵面的偏转行程不会与机身、尾撑结构发生干涉，舵机安装位预留了标准的舵机固定孔位，可适配通用规格的微型航模舵机，不需要额外做改装即可完成装配。从飞行特性来看，这款滑翔机在小角度俯冲时可以获得很高的飞行速度，平直飞行状态下的升阻比表现优异，动力关闭后仍可借助气流完成长距离滑翔，机翼的翼型设计兼顾了高速飞行时的升力特性，不会在高速状态下出现升力骤降的问题，同时机身的结构刚性足够，大过载机动时机身形变量控制在安全范围内，不会出现结构失效的情况。外场使用时，整机拆解后可放入专用航模包内携带，装配过程不需要复杂的专用工具，仅需完成机翼与尾翼的快拆连接、动力系统与接收机的接线即可完成飞行前准备，日常维护时，机翼的泡沫表层若出现轻微磕碰损伤，可使用专用泡沫胶快速修复，轻木骨架的承力结构若出现损伤，更换对应段的骨架即可，不需要整体更换机翼，降低了后期使用维护成本。
