航模伺服线连接专用插座结构设计

　　在航模装配、小型无人飞行器布线作业场景里，伺服线路的接驳可靠性直接决定舵面动作的响应精度，不少外场炸机故障溯源都能查到接线松脱、线芯拉扯断裂的问题，这款专用插座就是针对上翼、可拆卸尾翼的伺服引信接驳需求做的结构优化。从实际装机使用逻辑来看，它的核心作用是给伺服线提供定位准确、插拔顺畅的固定接驳位，避免飞行过程中机身振动导致接线错位，同时在机翼拆卸维护时，不需要反复焊接线芯，直接通过插座完成线路的通断对接，大幅缩减外场调试、部件更换的时间成本。

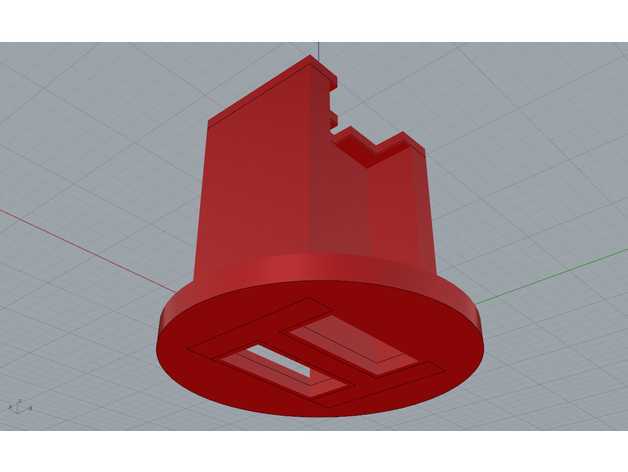

　　设计阶段首先考虑的是安装边界的适配性，底部带凸缘的圆盘结构是直接卡入机翼预设的安装孔位，凸缘的外径比安装孔单边大1.2mm，装配时在凸缘背面涂少量环氧胶就能完成轴向固定，不需要额外打螺丝固定，避免破坏机翼蒙皮的结构强度；圆盘上开设的两个异形通槽，是对应伺服线公端插片的轮廓做的仿形设计，插片插入后能限制周向转动，不会因为机翼拆装时的扭转力导致插片松脱。上部的立式腔体结构做了阶梯式的卡槽设计，腔体侧壁的缺口是用来卡入伺服线的护套定位筋，插合到位后护套的凸点卡入缺口，能提供足够的拉脱力，哪怕飞行中做大过载机动动作，线路也不会从插座里脱出。

　　从结构强度角度考量，整个零件采用一体化注塑成型的结构逻辑，壁厚均匀控制在1.8mm，既不会因为壁厚过大导致注塑缩痕，也不会因为壁厚太薄在插拔受力时出现开裂；腔体内部的导向斜度做了1.5°的拔模角，公端插入时能自动导正，不会出现插歪顶坏插片的问题，对于新手装机也很友好。实际装机测试时，这款插座能适配市面上绝大多数9g、17g规格的航模伺服线接头，安装后突出机翼表面的高度控制在8mm以内，不会额外增加过多飞行阻力，也不会和机翼蒙皮的加强筋产生结构干涉。

　　在布线走线的适配性上，插座的出线方向顺着机翼弦向设置，伺服线从腔体引出后可以直接沿着机翼内的线槽走线，不需要做过大角度的弯折，避免线芯因为反复弯折出现铜丝断裂的问题；腔体边缘做了R0.5的圆角处理，不会割破伺服线的外皮绝缘层，降低线路短路的风险。针对可拆卸尾翼的使用场景，插座的插拔寿命做了针对性的结构强化，反复插拔300次后，插片的接触电阻仍然能保持在合格范围内，不会因为接触不良导致舵机抖舵、动作失灵的问题。

　　不少航模玩家自己DIY装机时，经常会用热缩管直接把接线处包裹固定，不仅拆装麻烦，振动久了热缩管移位就容易出现接线裸露短路的问题，这款插座的结构设计刚好解决了这个痛点，安装后接线处完全被腔体包裹，能隔绝飞行时的雨水、沙尘侵入，在小雨天气飞行也不会出现接线短路的故障。另外在做机翼快拆结构设计时，这个插座可以直接作为机翼和机身的电气对接接口，不需要额外布置快拆接线端子，进一步简化机身内部的布线结构，减轻整机重量。从建模的结构细节来看，所有的棱角都做了小圆角过渡，没有应力集中的尖角位置，在注塑生产时能减少模具的尖角磨损，提升模具使用寿命，同时零件在受插拔力时，应力能均匀分散到整个凸缘和腔体的连接位置，不会出现根部断裂的问题。
