48V磷酸铁锂16串储能电池组结构设计

　　在低速代步车、户用离网储能、小型通信备电这类场景里，48V电压等级的磷酸铁锂电池组一直是适配性极强的供电方案，这套16串磷酸铁锂储能单元的结构设计，完全围绕实际落地的安装、运维、安全需求展开，没有冗余的装饰性结构，每一处细节都对应现场使用的痛点。先从安装边界说起，这套电池组采用层叠式方形电芯排布方案，整体外轮廓适配常规通信机柜、低速车电池仓的通用安装尺寸，外壳侧面预留的固定孔位完全匹配行业通用的安装孔距，不需要额外做转接支架就能直接替换同规格的铅酸电池组，这一点在存量设备改造场景里实用性极强，很多现场改造没有条件重新加工安装位，直接适配原有孔位就能省去大量现场施工的工作量。

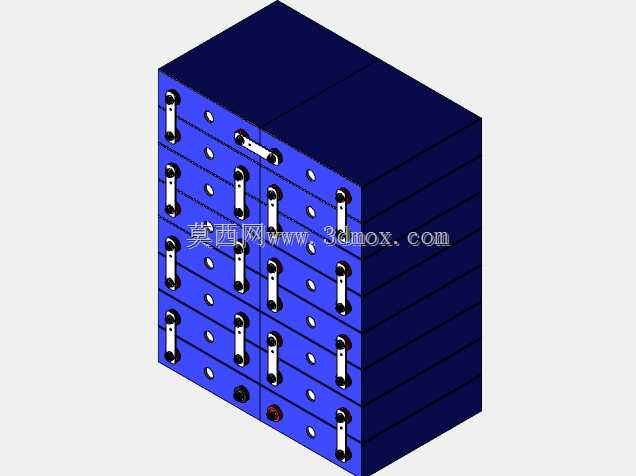

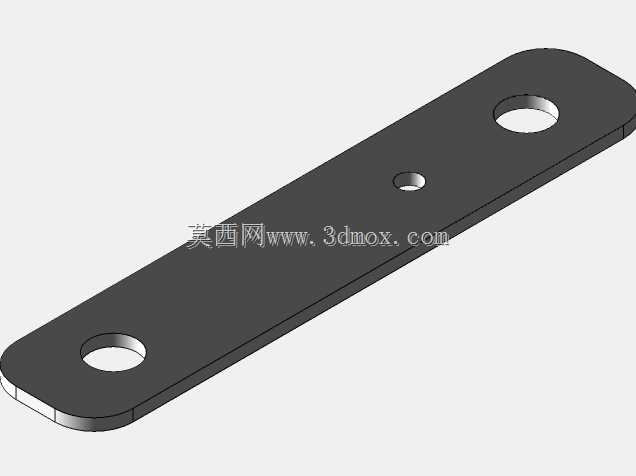

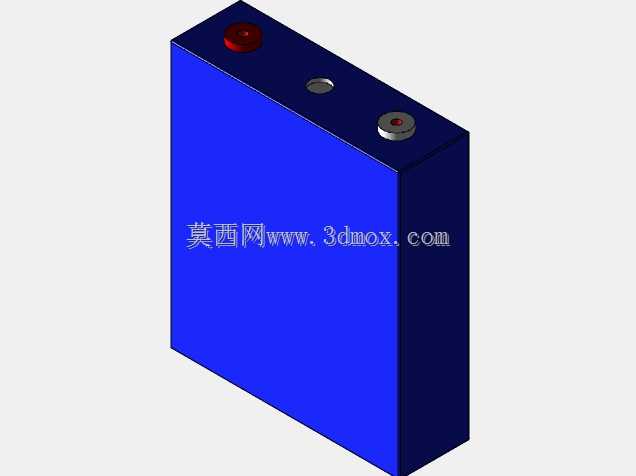

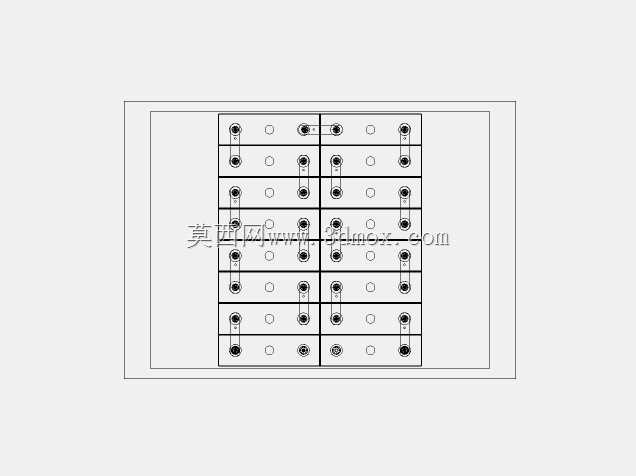

　　结构设计上最核心的是电芯固定支架的排布逻辑，16颗3.2V磷酸铁锂电芯分四列四层排布，每颗电芯的卡位都做了限位筋设计，电芯装入后不会因为运输、使用过程中的振动出现移位，相邻电芯之间预留了均匀的散热间隙，不会因为电芯紧密贴合导致局部热量堆积，毕竟磷酸铁锂虽然热稳定性较好，但长期在高温环境下循环寿命会出现明显衰减，均匀的散热间隙能保证整组电芯的温度差控制在合理区间，避免单串电芯过早衰减拉低整组性能。侧面的连接铜排走线槽做了内嵌式设计，铜排嵌入支架的槽位后，不会因为外部挤压出现绝缘层破损导致的短路风险，每个串接点的位置都预留了接线操作空间，后期如果需要更换单颗电芯，不需要拆解整组的固定结构，只需要断开对应位置的连接排就能操作，大幅降低后期运维的难度。

　　电池组的输出接口设置在正面下方位置，包含主功率输出端子和电压采集接线位，接口的高度和间距适配常规的线束弯折半径，接线时不需要过度弯折线束就能完成连接，避免线束长期处于应力状态出现线芯断裂的问题。外壳的拼接结构采用卡扣加拉紧螺栓的双重固定方式，日常运维只需要拆开侧边的拉紧螺栓就能打开上盖查看内部电芯状态，卡扣结构能保证外壳拼接处的缝隙均匀，不会出现局部缝隙过大导致防尘防水失效的问题，整套结构的防护等级满足室内储能、车载安装的常规防护要求，能阻挡日常的灰尘侵入和少量溅水。

　　从功能特性来看，这套结构完全适配磷酸铁锂电芯的膨胀特性，每个电芯卡位的侧壁都预留了微小的形变余量，不会因为电芯在循环过程中的轻微膨胀导致支架开裂，很多早期的电池支架设计没有考虑电芯膨胀量，使用一年多就会出现支架被撑裂的问题，这套结构在设计时就参考了同规格电芯的循环膨胀数据，预留的余量刚好覆盖电芯全生命周期的膨胀量，同时又不会因为余量过大导致电芯在卡位里晃动。串并联连接的位置都做了绝缘挡墙设计，相邻两个连接点之间的绝缘挡墙能避免金属异物掉落导致的极间短路，这一点在生产装配和后期运维过程中非常重要，很多电池组的起火事故都是因为装配或运维时金属工具误触相邻极柱导致的，绝缘挡墙相当于在物理层面增加了一道安全屏障。

　　在实际选型适配时，这套结构可以根据不同容量的电芯调整卡位的尺寸，不需要重新开整套支架模具，只需要调整卡位的厚度参数就能适配不同容量的方形磷酸铁锂电芯，大幅降低衍生型号的开发成本。整体的重量分布也做了优化，重心位于整组的几何中心位置，搬运安装时不会出现偏沉的问题，单人就能完成搬运和安装作业，不需要额外的吊装辅助，这对于小型储能站点、低速车维修网点的作业场景非常友好，毕竟这类场景很少配备专业的吊装设备，过重或者重心偏移的电池组会大幅增加安装难度。另外，电池组的表面没有突出的结构件，所有的连接部件都不超出外壳的外轮廓，在推入电池仓或者机柜安装位时，不会出现突出部件剐蹭仓壁的问题，安装过程非常顺畅，不需要反复调整角度就能推入到位。
