RC三通道飞翼滑翔飞行器结构设计

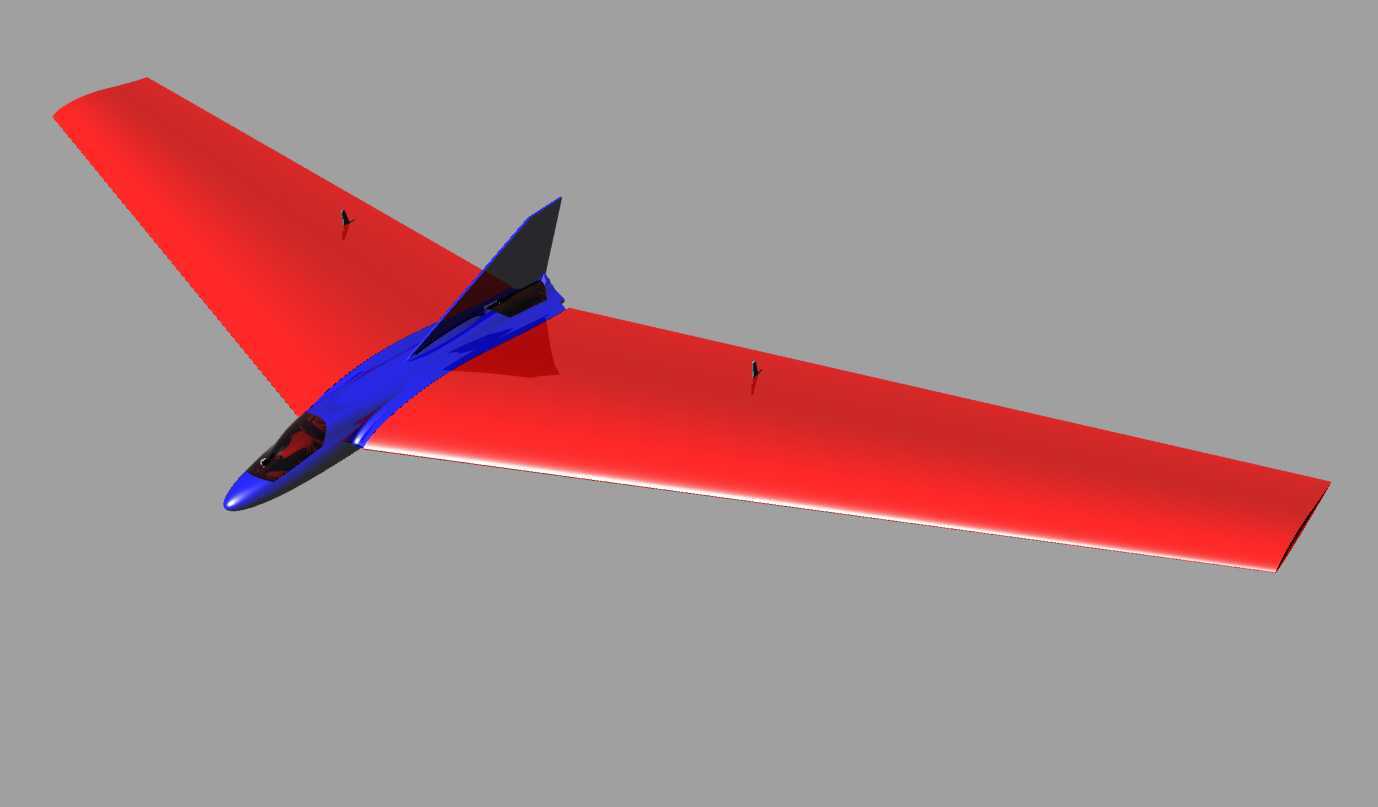

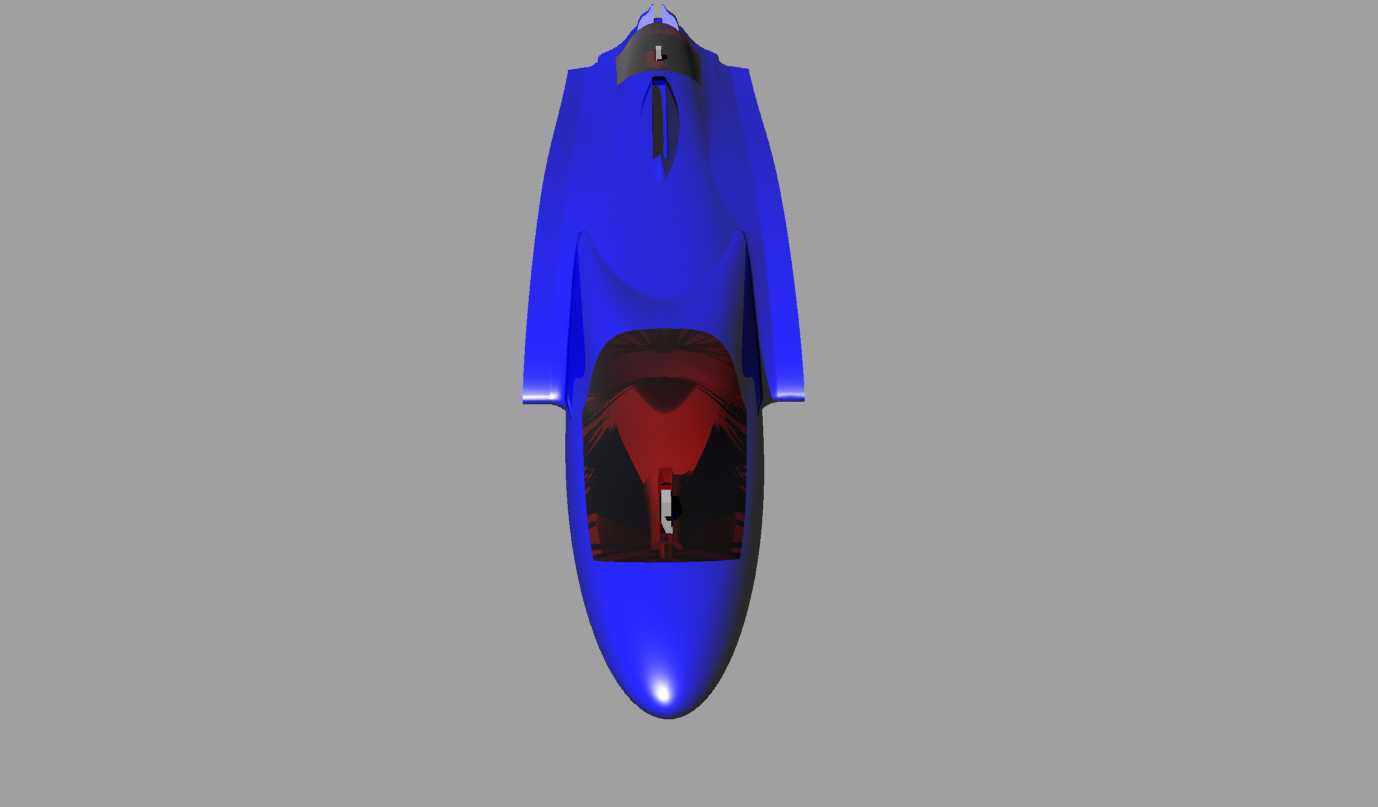

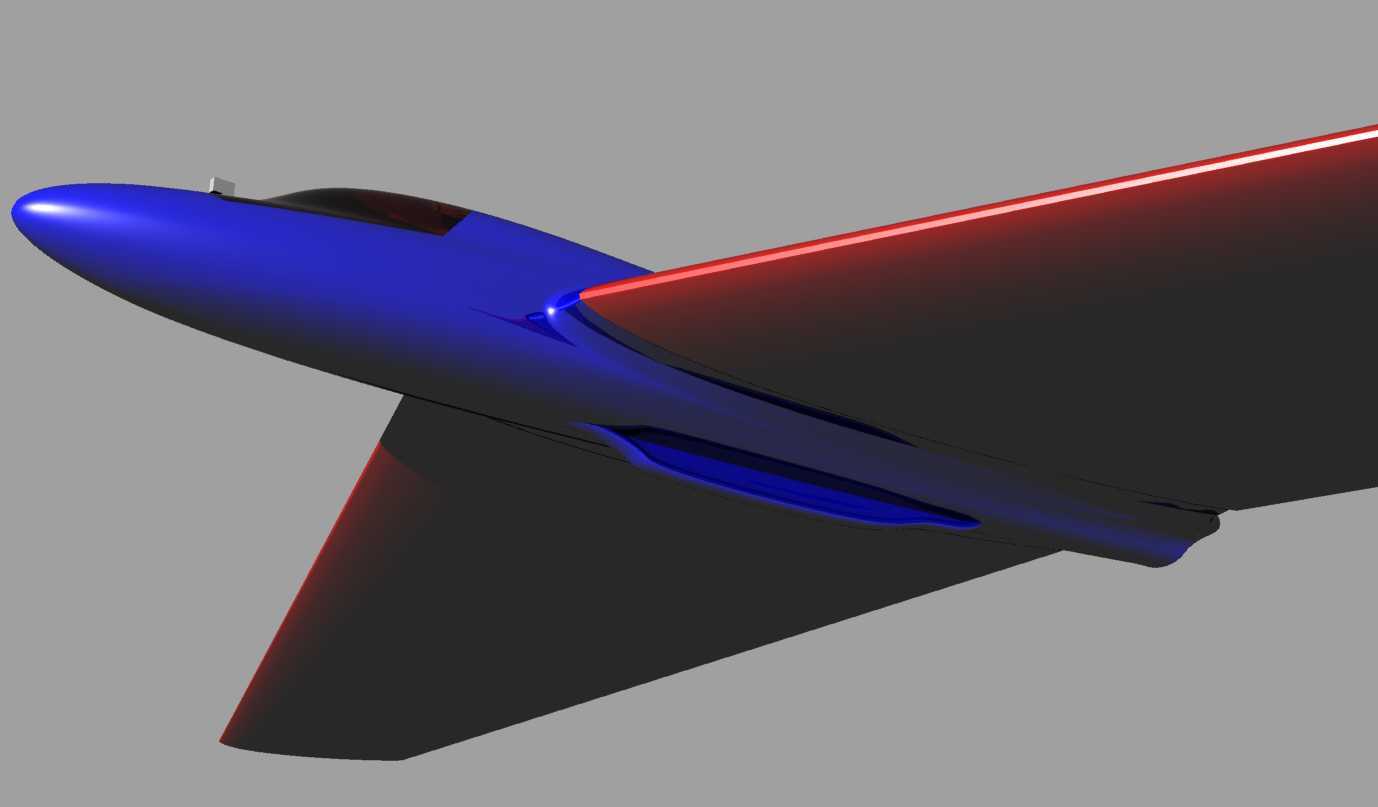

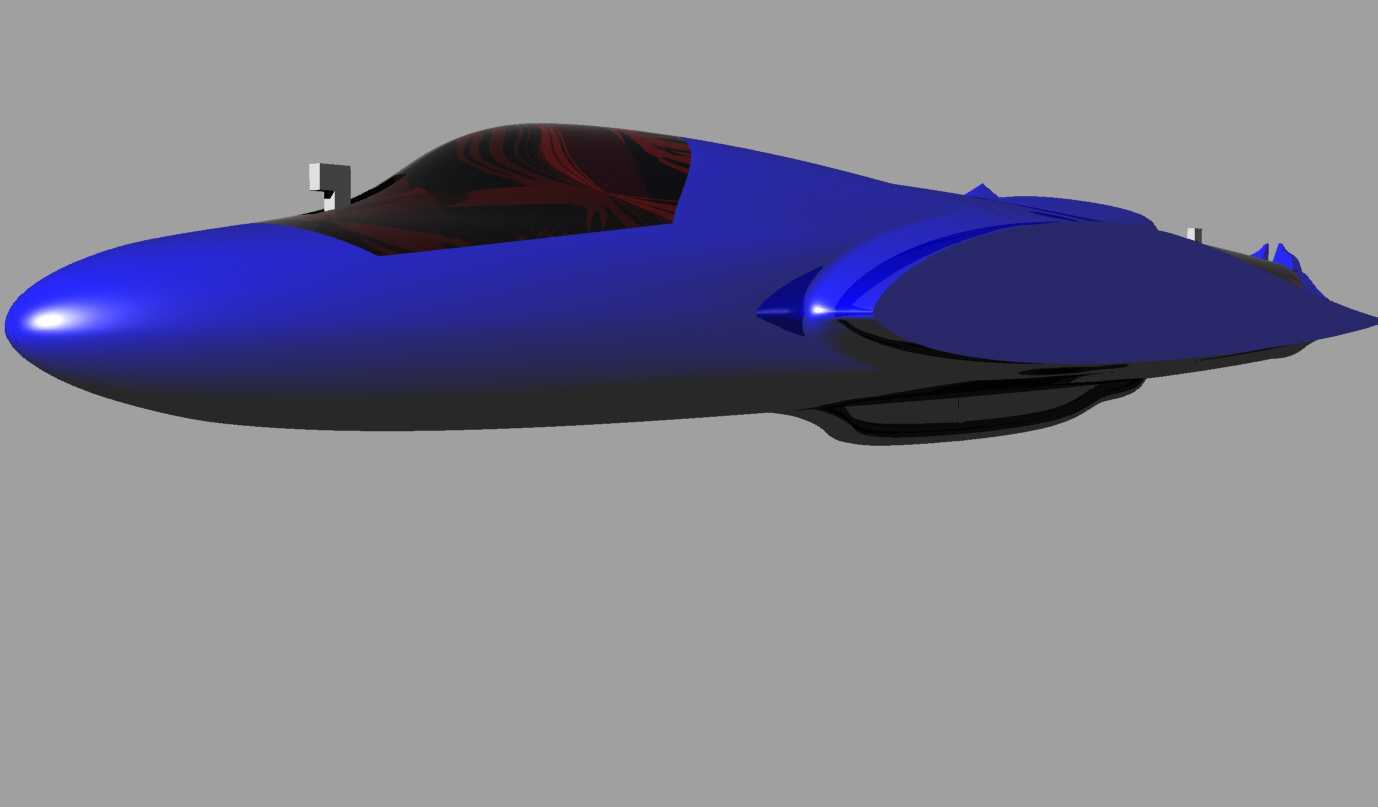

　　这款飞翼构型的遥控滑翔飞行器，在航模运动、航空科普教学、小型无人机验证测试场景中都有很高的实用价值，区别于常规尾翼布局的航模，它采用无尾飞翼一体化融合设计，整个机身与机翼承力结构连为一体，没有额外的水平尾翼与垂直尾翼结构，大幅降低了飞行过程中的寄生阻力，在同等动力配置下能获得更长的滑翔滞空时间，也更适合做高速滑翔动作。从结构设计逻辑来看，整个机体采用翼身融合的曲面过渡设计，机头部分做了钝头椭圆锥修形，既能够降低高速飞行时的头部激波阻力，也能在起降擦碰时吸收冲击能量，避免尖锐结构直接破损；座舱区域做了凹陷式的曲面整流设计，既还原了载人飞行器的视觉观感，也不会额外增加多余的气动阻力。机翼部分采用大后掠三角翼布局，翼根与机身平滑过渡，

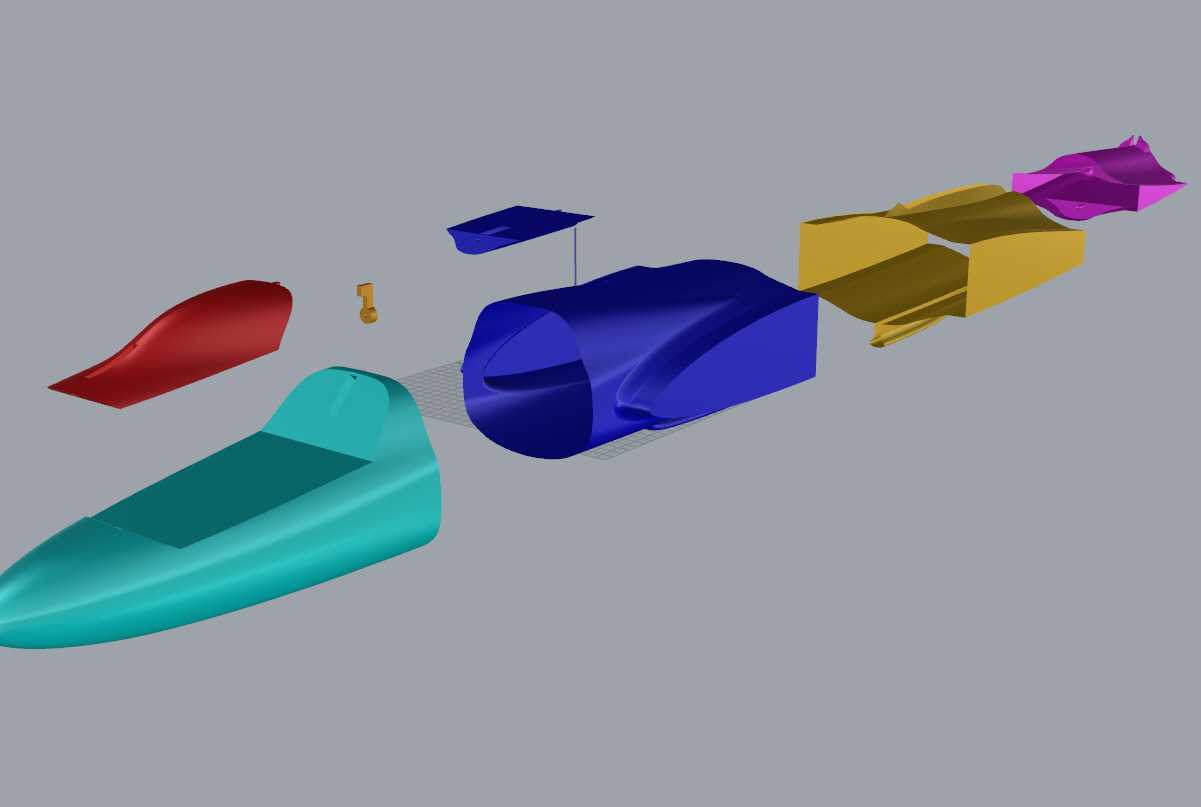

　　翼尖没有额外的翼梢小翼结构，依靠后掠翼自身的气动特性实现航向稳定，机翼后缘预留了操纵面的安装位置，能够匹配三通道遥控系统的舵机安装需求，分别控制两侧升降副翼的差动与同向偏转，实现滚转、俯仰的姿态控制，配合尾部的动力推进单元，就能完成起飞、滑翔、转弯、降落的全套飞行动作。在安装边界的设计考量上，整个机体的内部舱室做了分区规划，机头位置预留了配重安装空间，能够根据整机的重心要求调整配重块位置，确保整机重心落在平均气动弦长的28%-32%区间内，这是飞翼构型飞行器能够稳定飞行的核心参数边界，一旦重心超出这个范围，就会出现飞行姿态发散、难以操纵的问题；中段机身的舱室预留了电池、接收机、舵机的安装位，所有安装位都做了限位凸台设计，

　　不需要额外做大量固定结构就能把电子设备固定在指定位置，避免飞行过程中设备移位导致重心偏移；机翼内部做了中空的加强筋布局，在保证机翼结构强度、能够承受大过载机动载荷的前提下，尽可能降低机体自身重量，提升滑翔比。从实际使用场景来说，这款飞翼既可以作为航空爱好者的遥控航模进行户外滑翔飞行，依靠自身优秀的升阻比特性，在小坡度气流中就能获得足够的升力维持平飞，不需要持续大油门推进，能够大幅延长飞行续航时间；也可以作为航空院校的教学验证模型，用来测试无尾飞翼构型的气动特性、操纵响应逻辑，帮助学生理解飞翼布局的静稳定设计原理；还可以作为小型无人机的验证平台，在机体上搭载轻量化的任务设备，完成低空低速的探测、航拍类任务。在外形尺寸的匹配设计上，

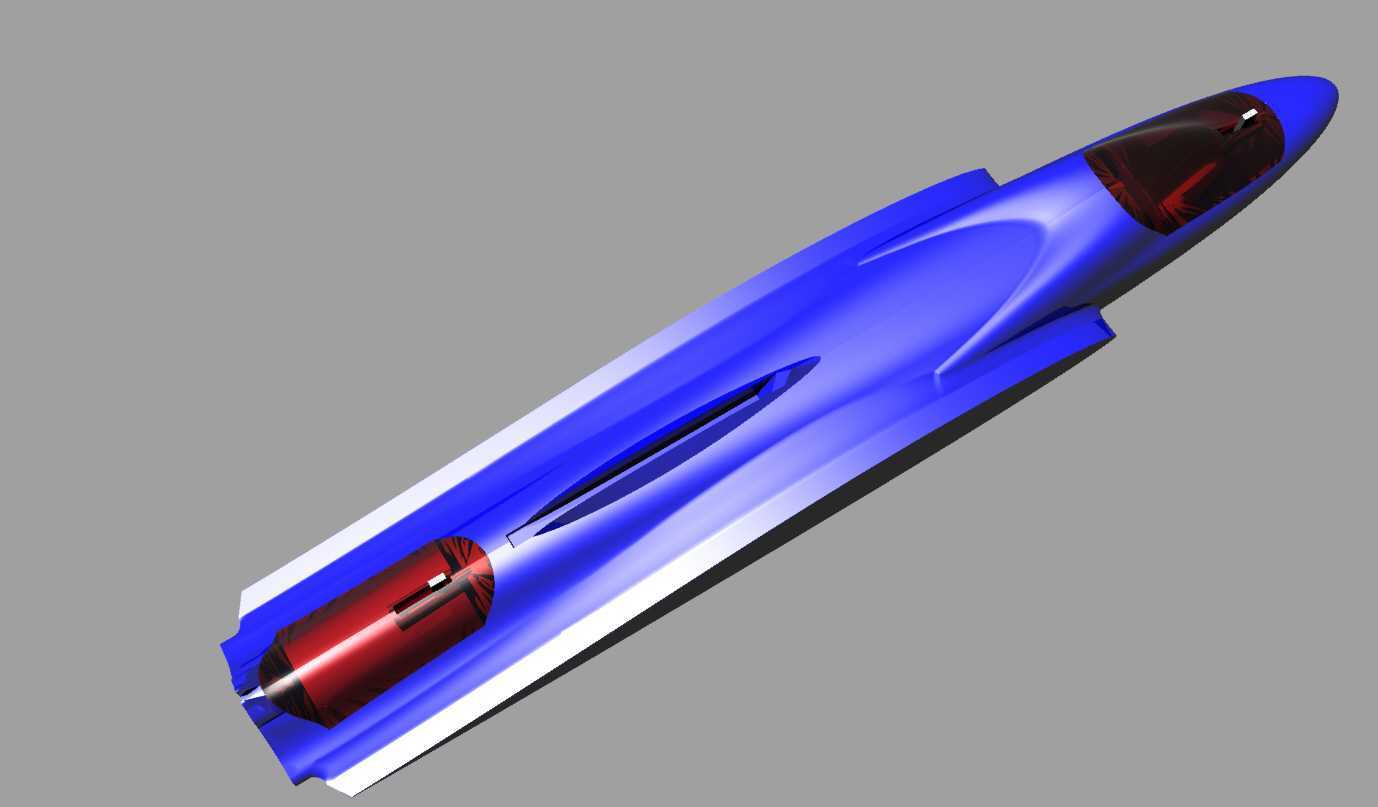

　　整个机体的翼展、机身长度比例控制在1.4:1左右，这个比例既能够保证飞翼的航向稳定性，避免无尾布局常见的荷兰滚问题，也能让整机的尺寸控制在便携范围内，不需要拆解就能直接携带到外场飞行；机身的最大截面尺寸匹配常规的航模动力系统安装需求，尾部的推进舱能够适配常见的28mm直径外转子无刷电机，安装位的同心度公差控制在0.2mm以内，避免电机运转时出现震动导致飞行稳定性下降；起落部分没有设计常规的轮式起落架，依靠机腹的平滑曲面实现滑降，对起降场地的平整度要求更低，在平整的草地、硬化路面都能完成起降动作，机腹的接触区域做了局部加厚设计，能够承受多次滑降带来的摩擦冲击，不需要频繁修补机体结构。整个曲面建模过程中，所有的气动面都做了G2连续的曲面过渡，没有突兀的折角结构，既能够保证飞行时的气流平顺附着在机翼表面，推迟气流分离提升失速迎角，也能降低3D打印或者模具加工时的工艺难度，不管是采用泡沫热切割、3D打印还是复合材料手糊工艺，都能顺利加工出完整的机体结构，不需要做复杂的曲面分型。操纵舵面的偏转角度做了机械限位设计，最大同向偏转角度控制在正负15度，差动偏转角度控制在正负20度，既能够保证足够的操纵力矩，也能避免舵面偏转角度过大导致气流分离、操纵失效的问题，舵面与主翼之间的缝隙控制在1mm以内，降低缝隙带来的额外阻力。
