太阳能汇流用400A直流隔离开关结构

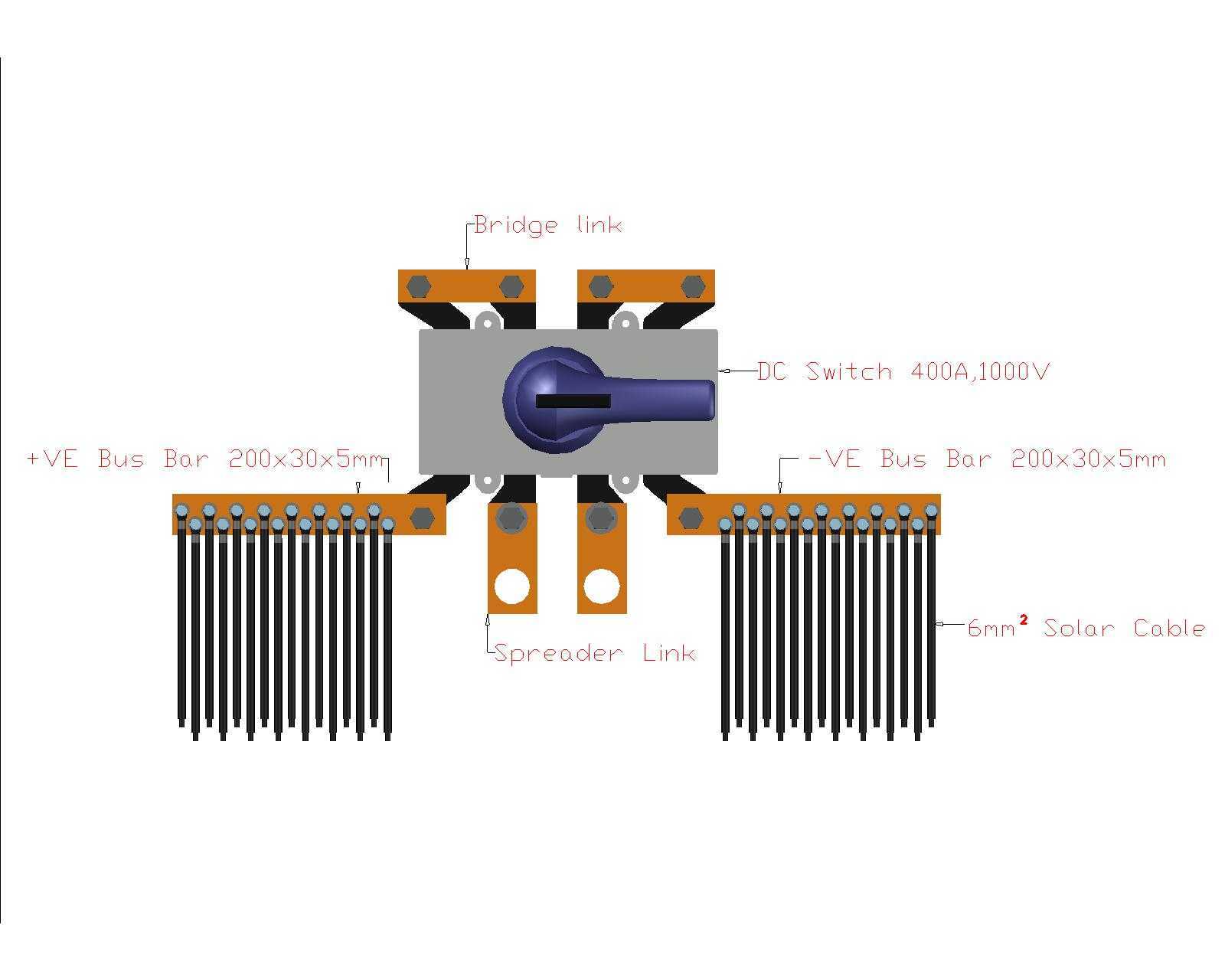

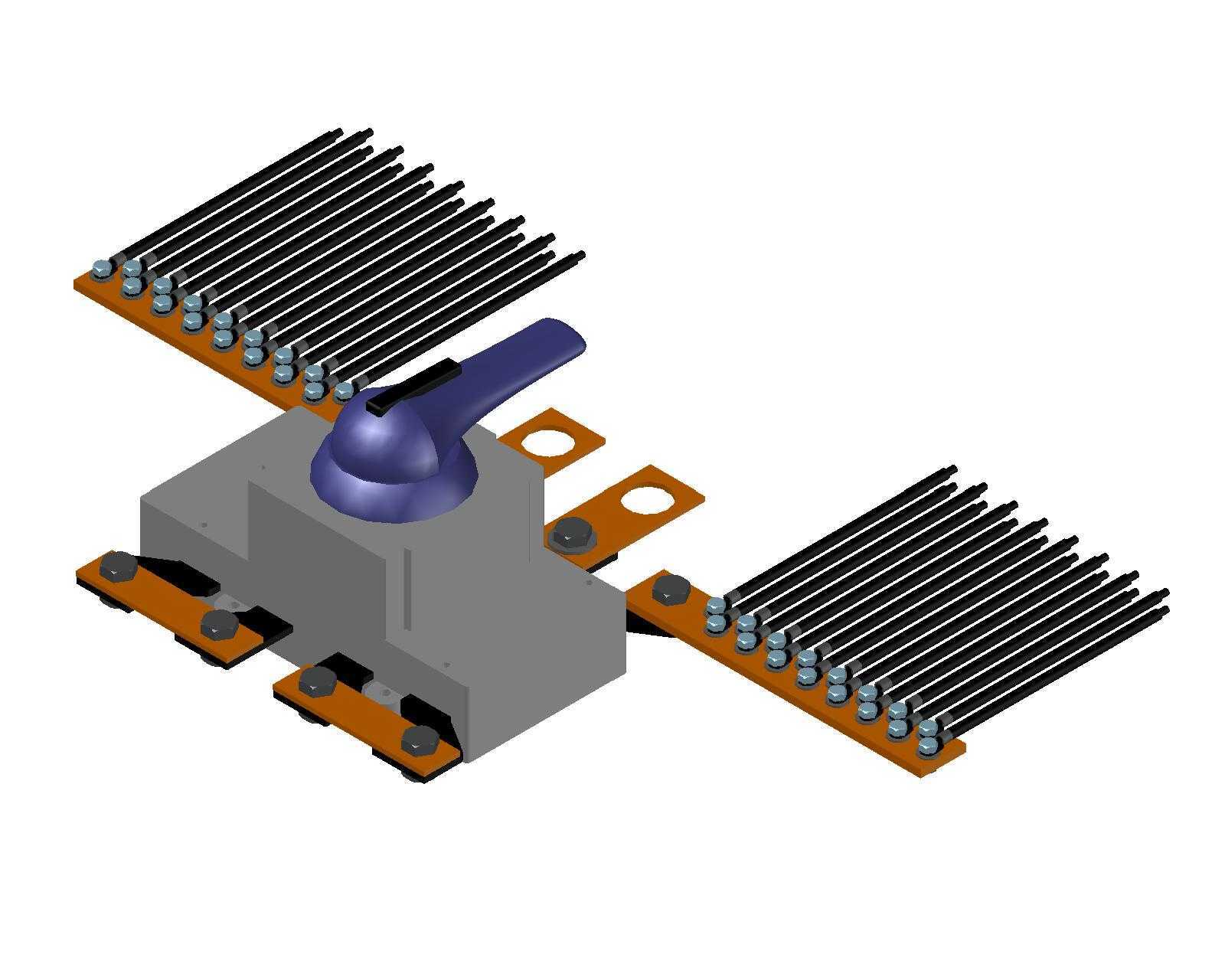

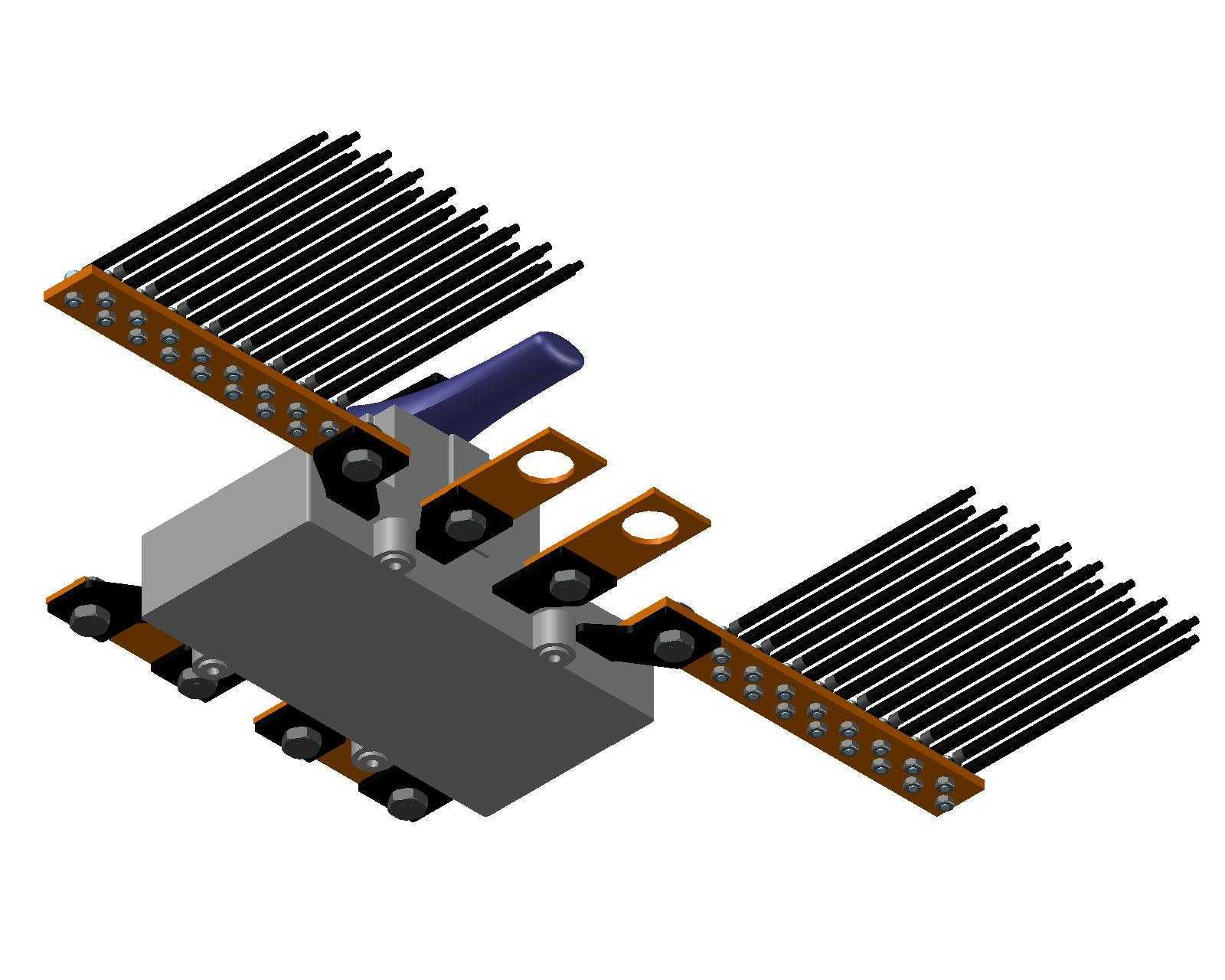

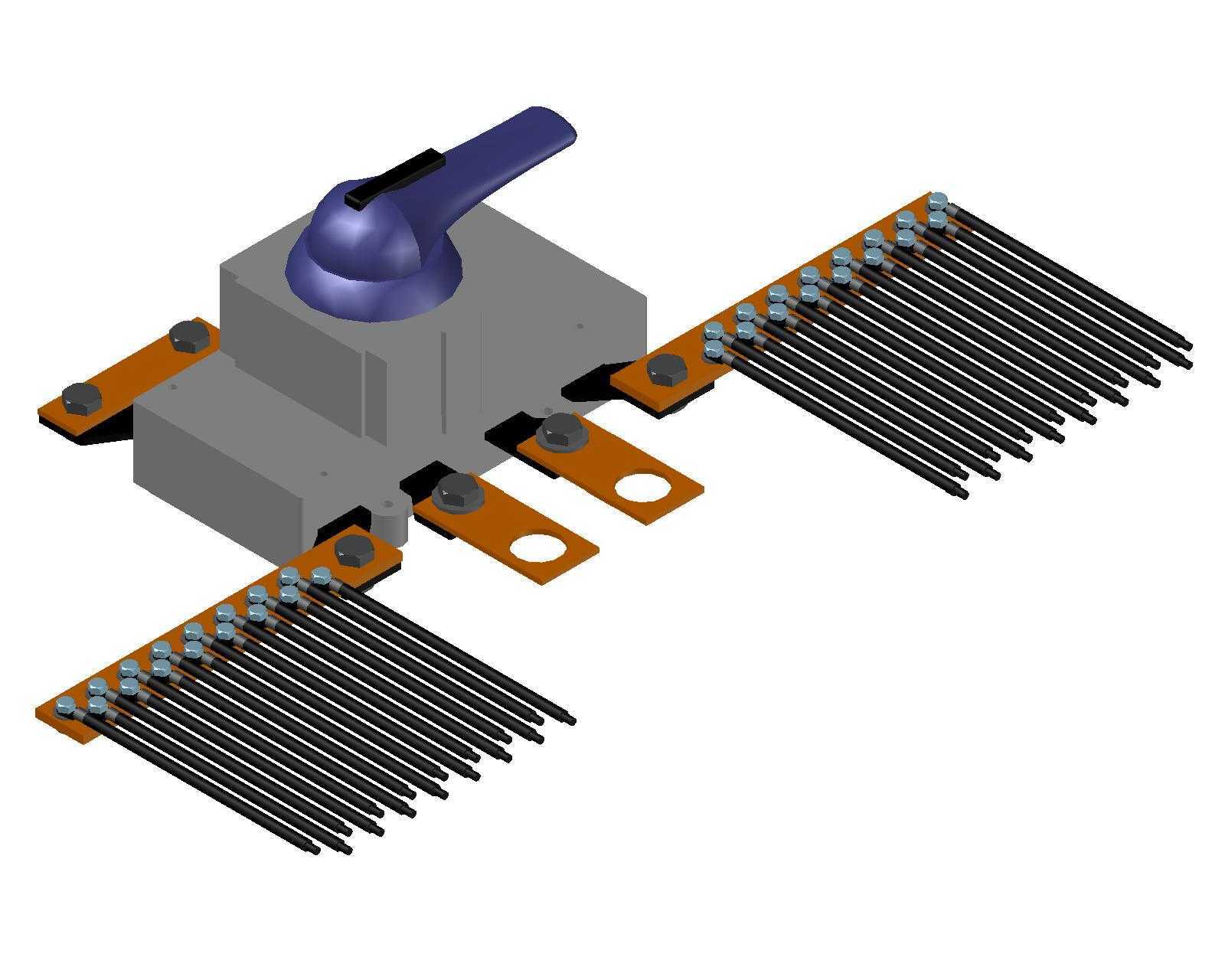

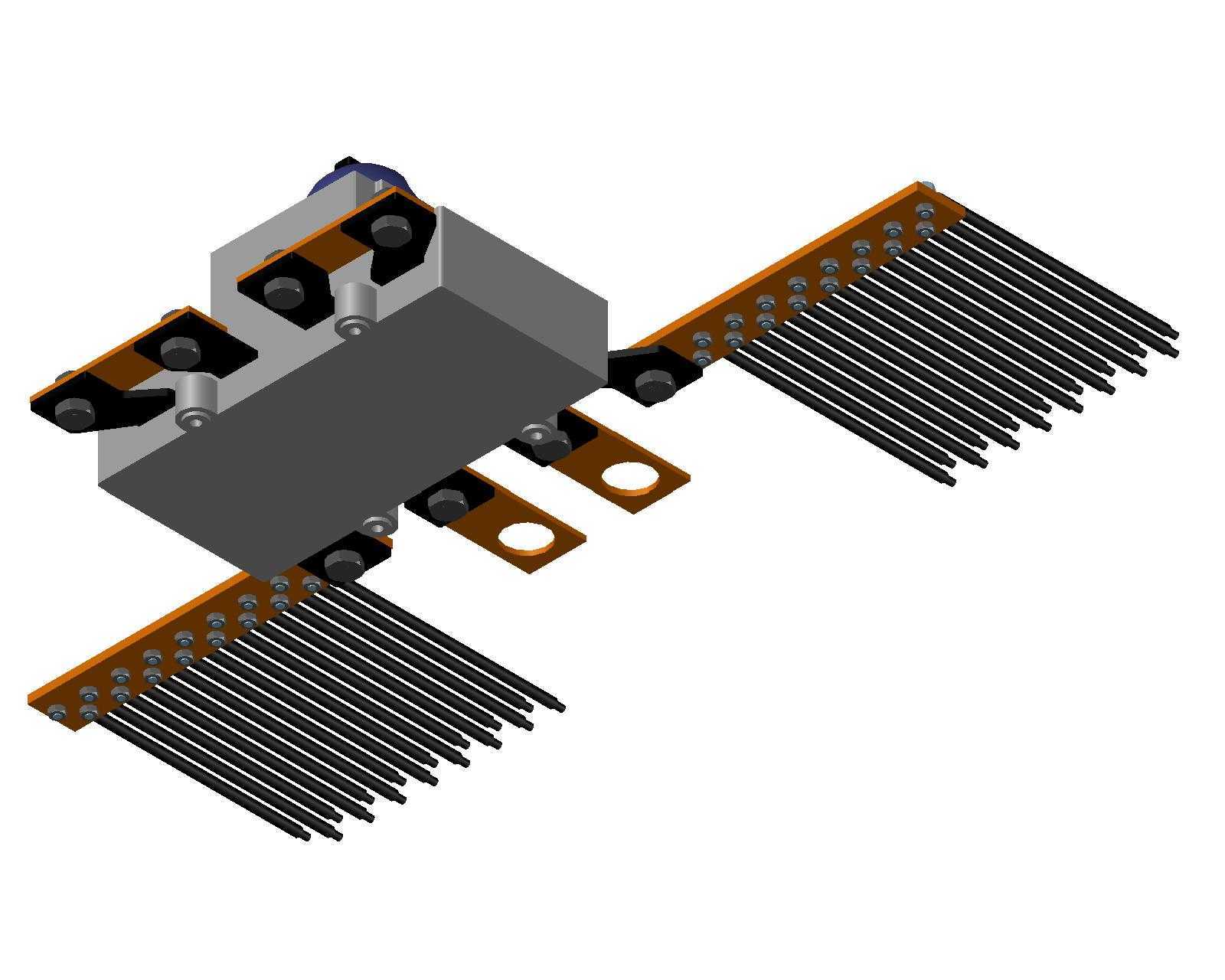

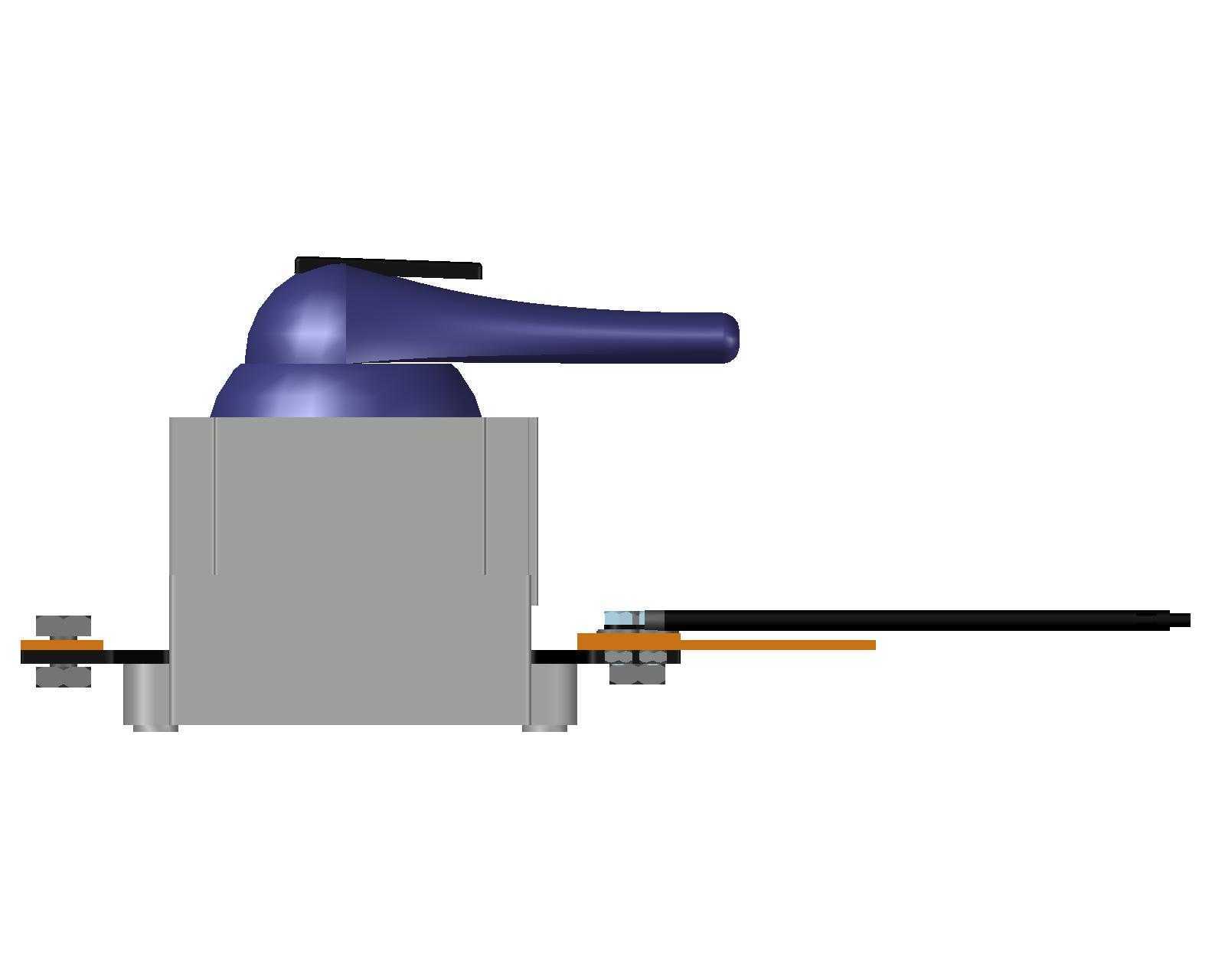

　　在分布式光伏电站的直流侧汇流环节，大电流直流开关是保障组串检修、故障隔离的核心部件，这款适配400A通流能力的Telergon规格直流开关，主要针对SCB-16输入规格的光伏汇流场景设计，承担1000V直流系统下的电路分断与隔离职能。从结构布局来看，开关本体采用居中布置的方案，操作手柄突出于本体正面，满足柜内安装时的操作空间要求，手柄的操作力矩经过匹配设计，既不会因力矩过大导致操作费力，也不会因力矩过小出现误触分合的问题。开关两侧的正负母线排采用200×30×5mm的铜排规格，该截面尺寸经过载流温升校核，在400A额定电流长期运行时，铜排温升可控制在标准允许的范围内，避免因过热引发绝缘老化问题。母线排上预留的连接点位，

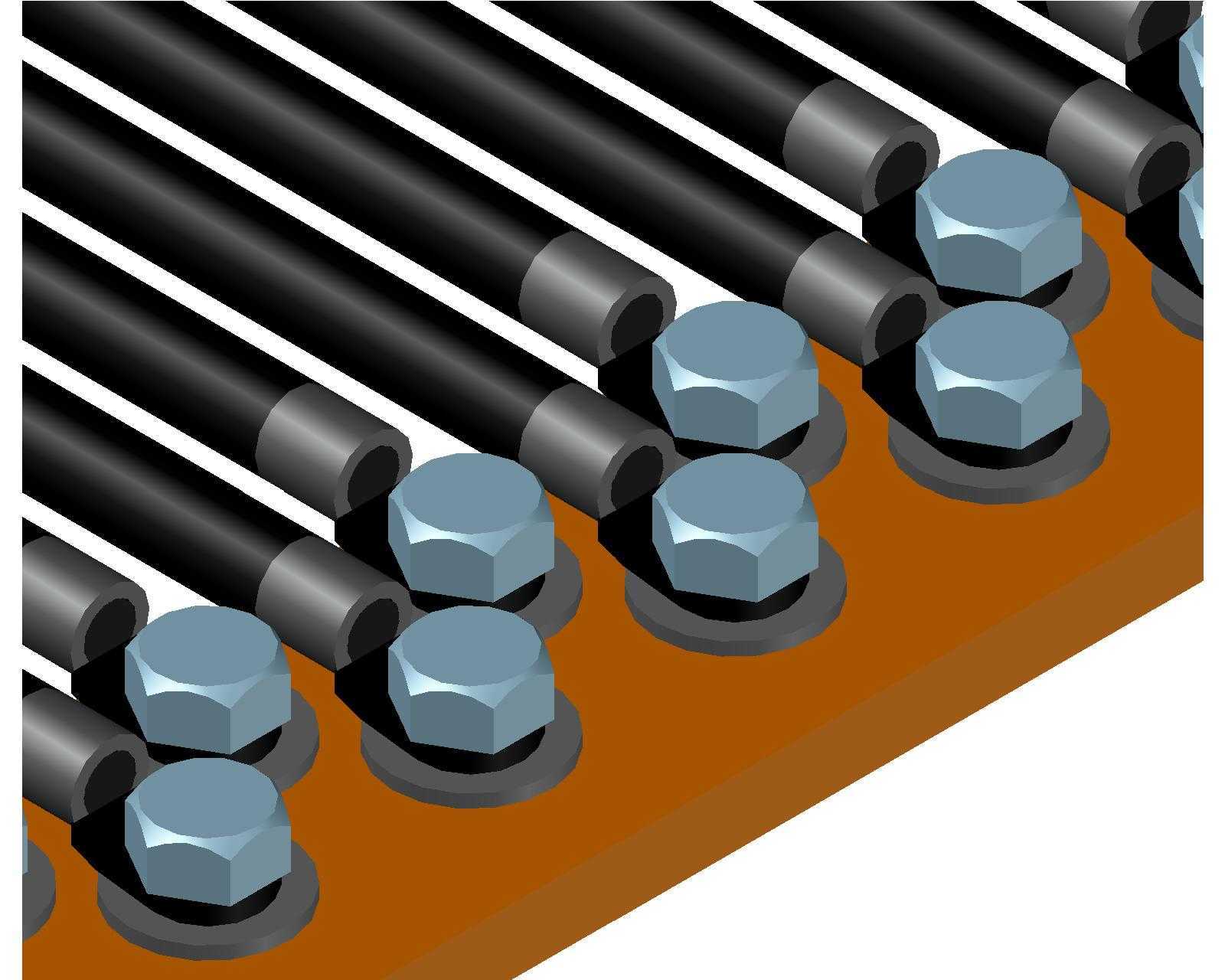

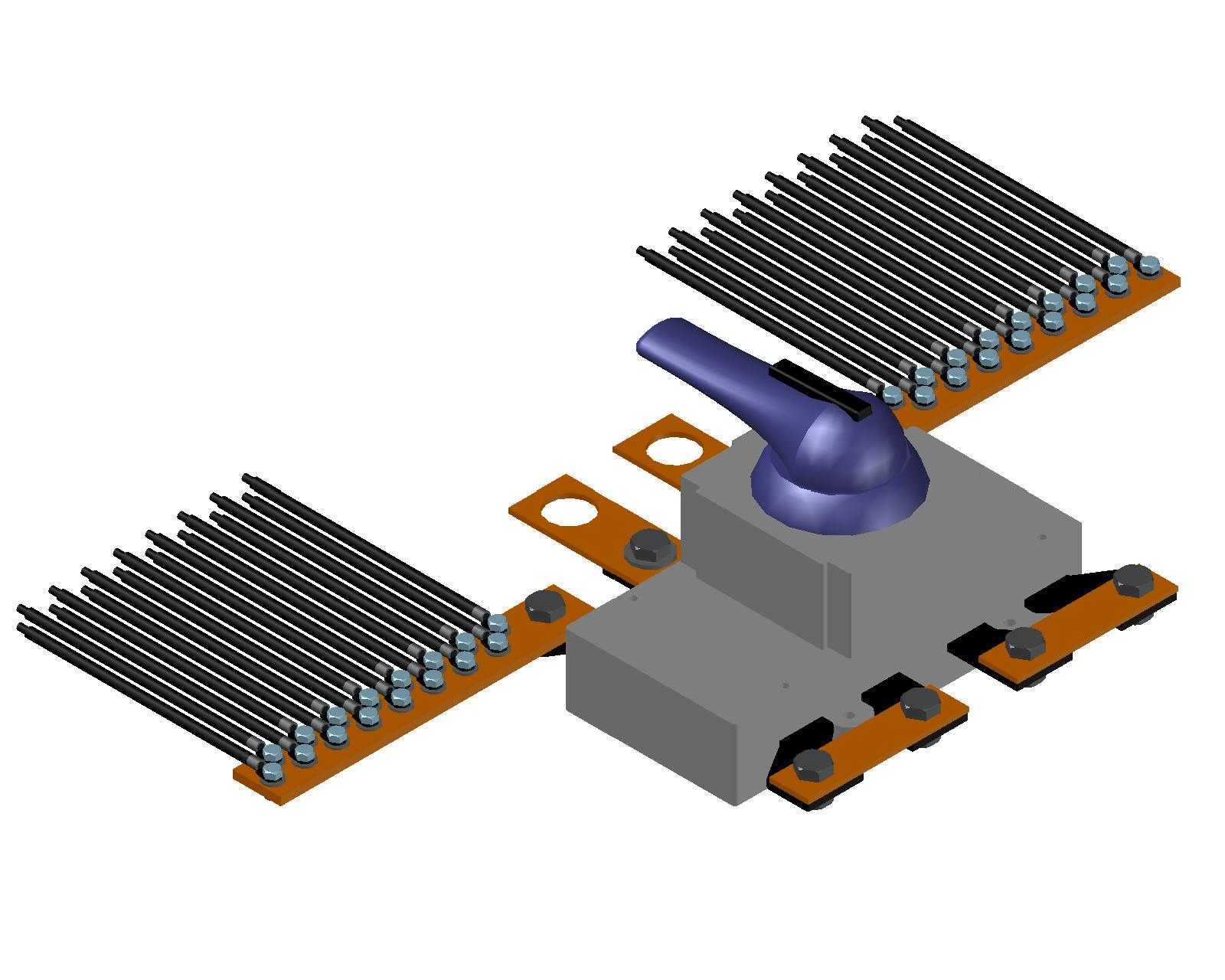

　　对应16路光伏组串的接入需求，每一路接入位都匹配6mm²光伏专用电缆的压接端子安装空间，端子排布间距考虑了电缆弯折半径与接线操作的手部空间，现场接线时无需额外调整铜排位置即可完成端子固定。铜排与开关本体的连接部位采用桥接连接片实现导通，连接片的接触面做了镀锡处理，降低接触电阻，避免长期运行中接触面氧化导致的发热问题。在母线排的下方，布置有散热扩展连接结构，也就是图中标注的Spreader Link部分，该结构通过增加散热面积，将母线排运行中产生的热量快速扩散到周围空气中，尤其是在户外高温环境下的光伏场站，该结构可有效降低母线排的工作温度，提升长期运行的可靠性。开关本体的安装孔位采用对称布置，

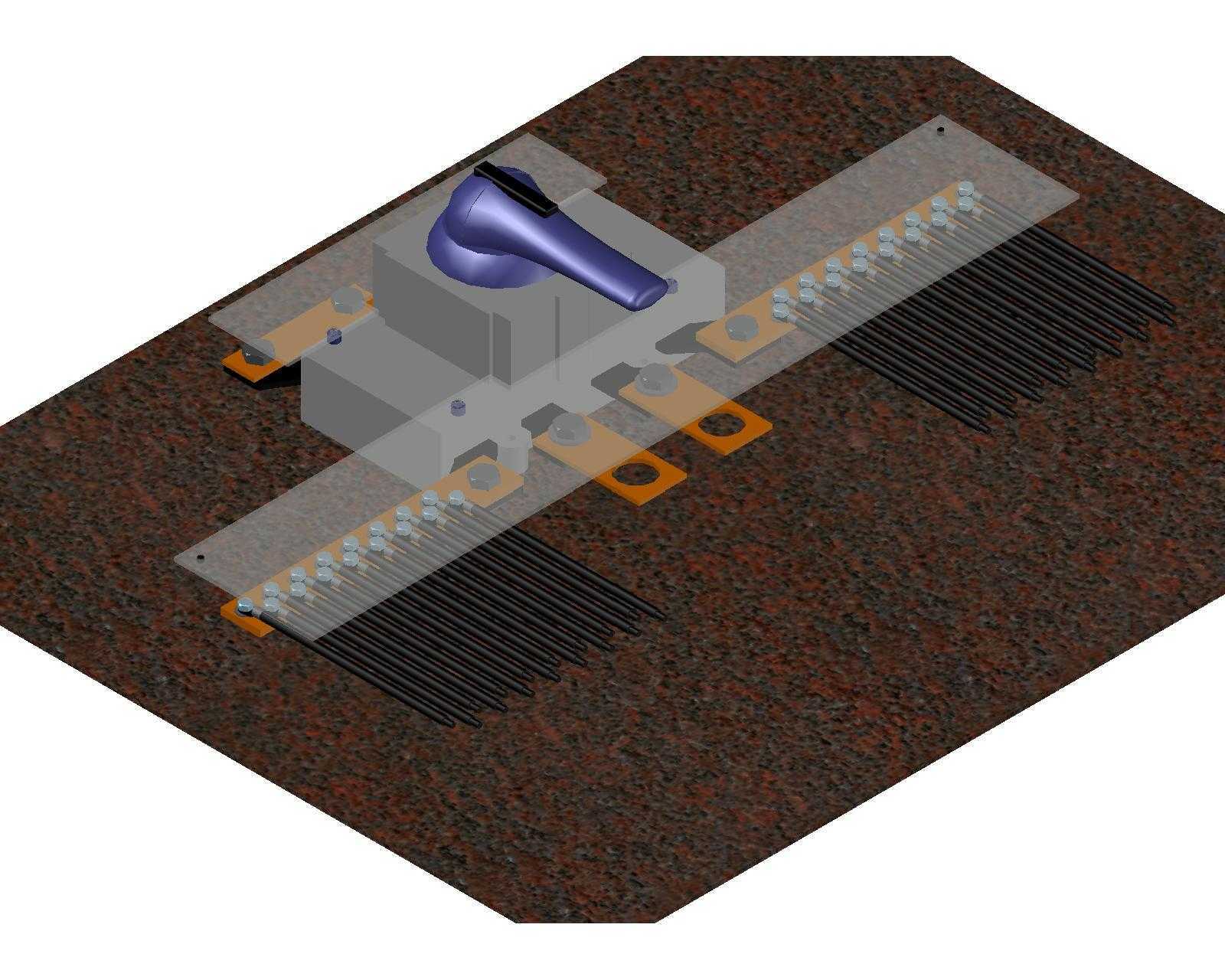

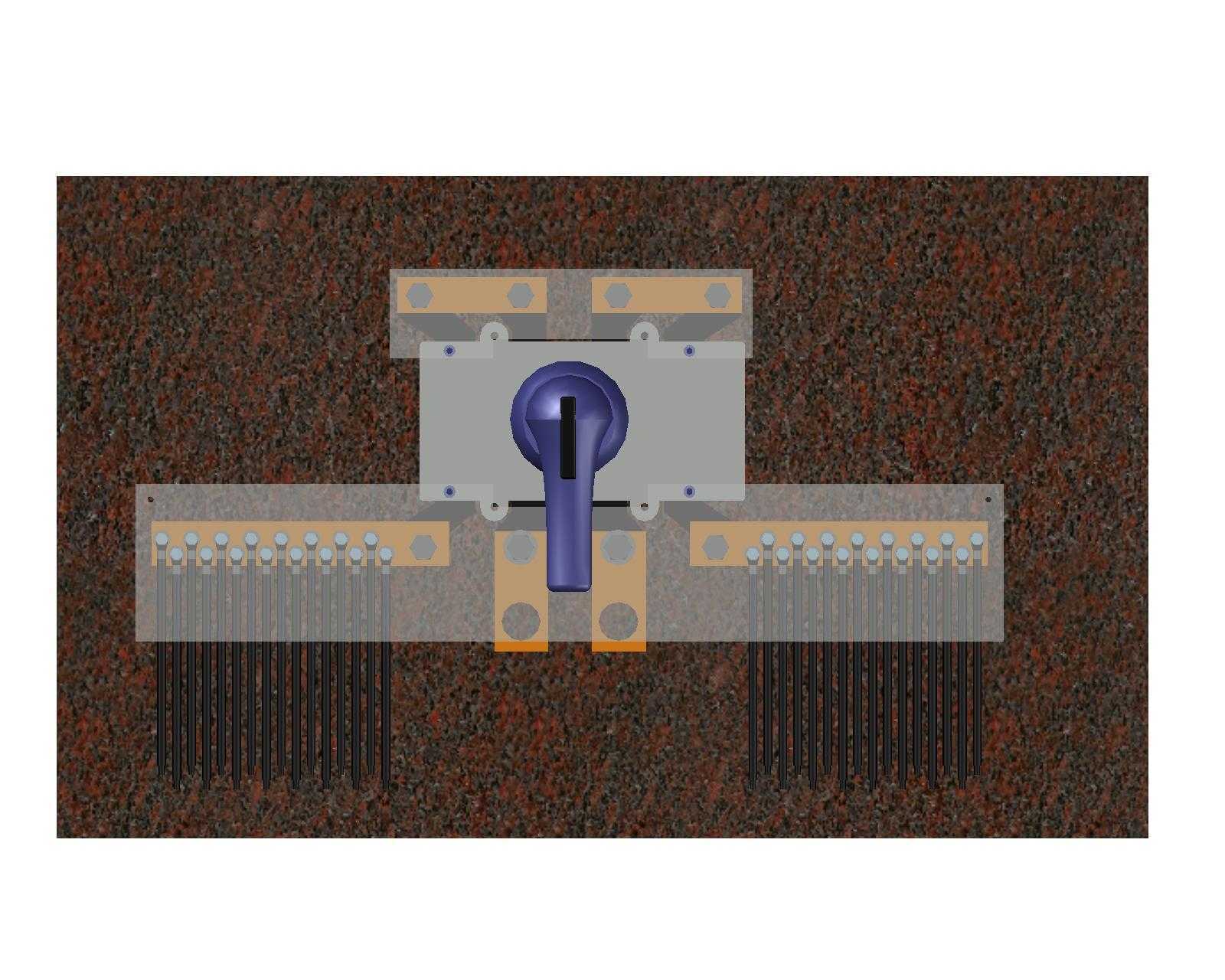

　　适配标准35mm导轨安装与螺丝固定两种安装方式，安装边界尺寸经过优化，可兼容市面上主流的光伏汇流箱内安装空间，无需对现有汇流箱的安装板做额外开孔修改即可完成替换安装。从电气安全角度考虑，开关的分断间隙满足1000V直流系统的爬电距离要求，带电部位之间的绝缘挡板可有效避免不同极性母线之间的飞弧短路问题，在分断故障电流时，灭弧结构可快速熄灭直流电弧，避免电弧持续灼烧触头导致的开关损坏。在实际工程应用中，这类直流开关通常安装在光伏汇流箱的输出侧，当某一组串出现绝缘故障或者需要检修时，可通过操作该开关断开对应汇流单元的直流输出，保障检修人员的操作安全，同时在逆变器出现故障时，也可通过该开关切断汇流侧的直流电源，避免故障范围扩大。建模过程中，

　　对铜排的折弯角度、安装孔的位置度、手柄的操作行程都做了1:1的还原，每一处连接部位的配合间隙都按照实际装配公差设置，可直接用于汇流箱的结构干涉校验，也可作为电气布置设计时的选型参考模型，帮助设计人员提前确认柜内布线空间、安装操作距离是否满足规范要求。
