接线盒连接用耦合套件结构设计

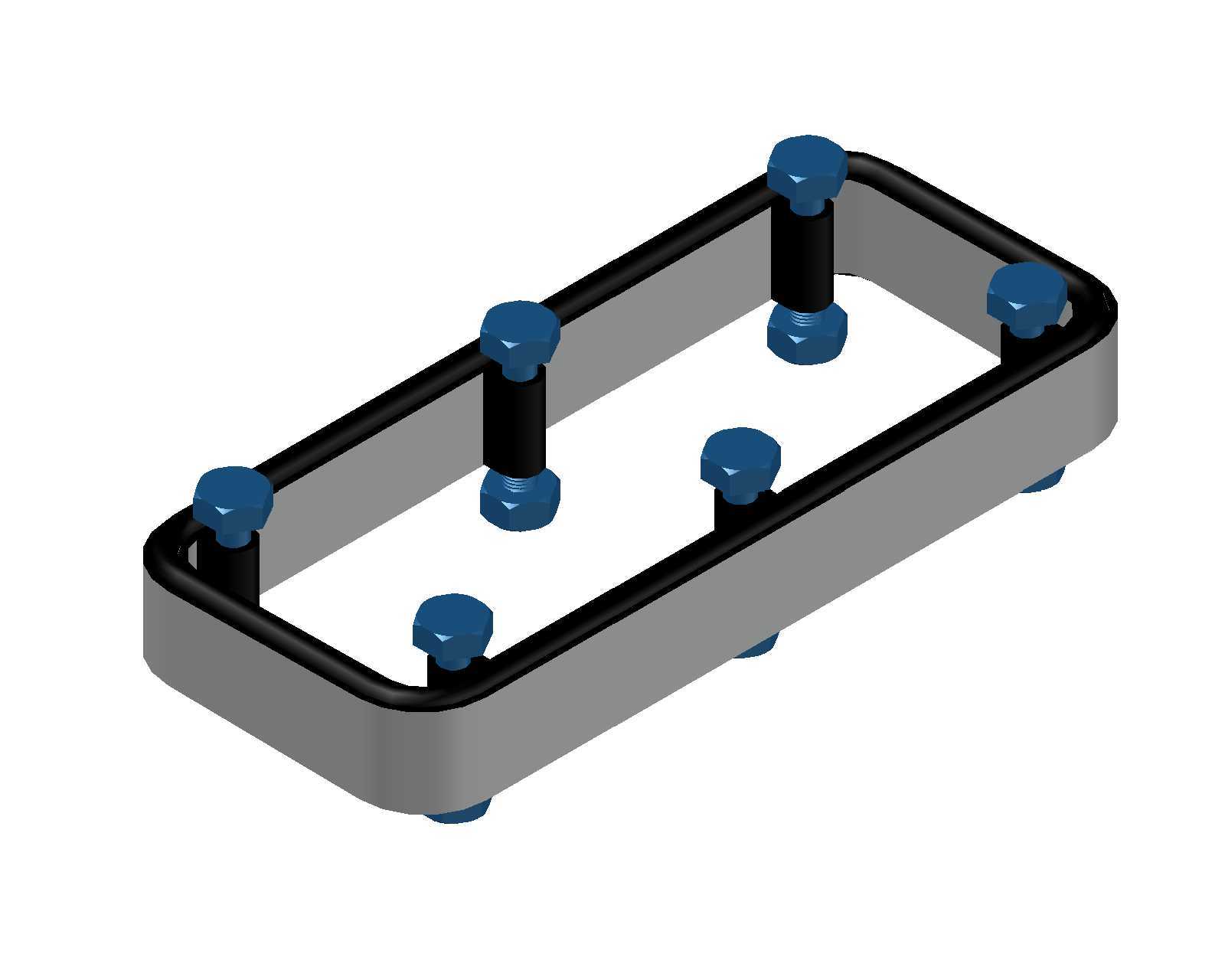

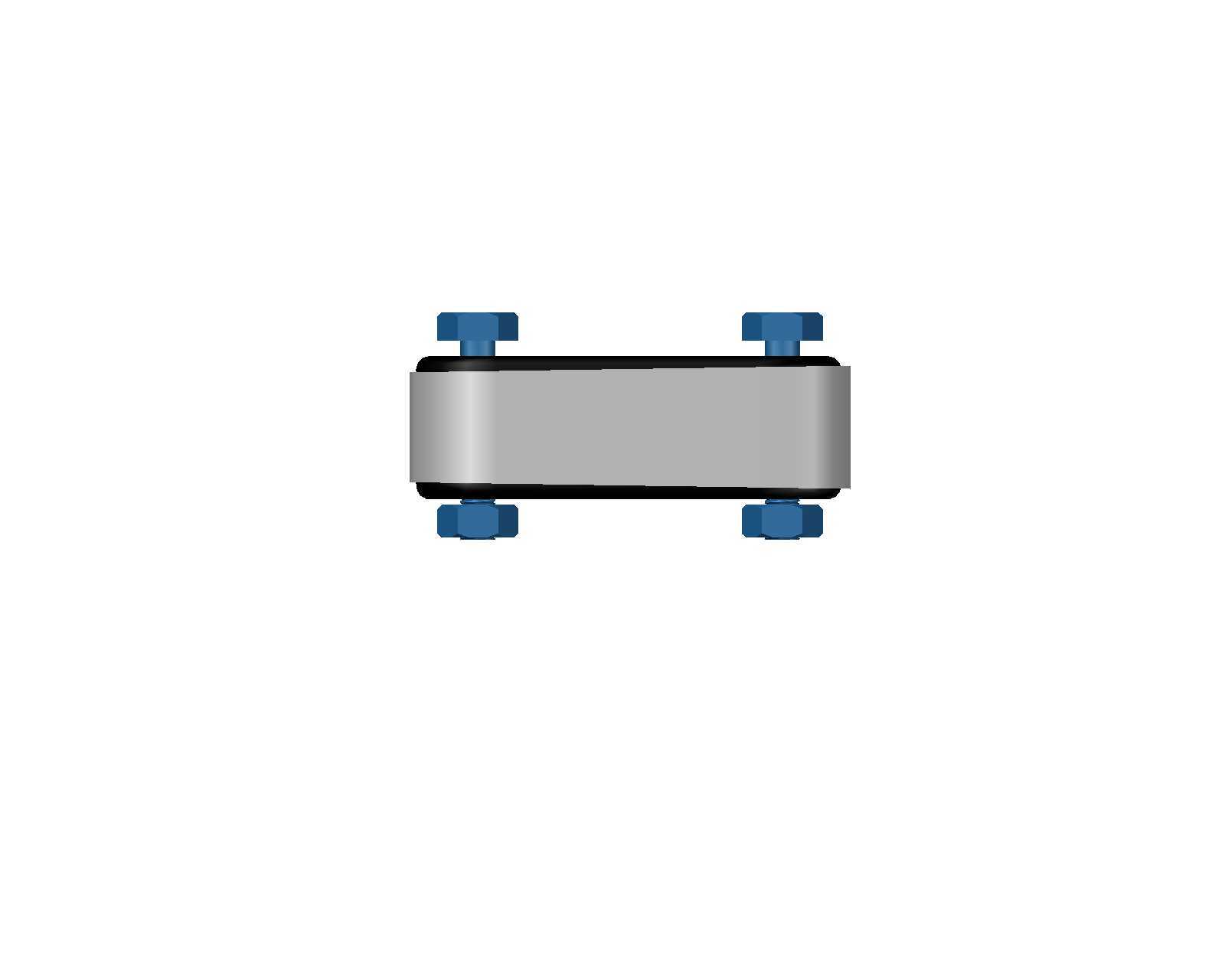

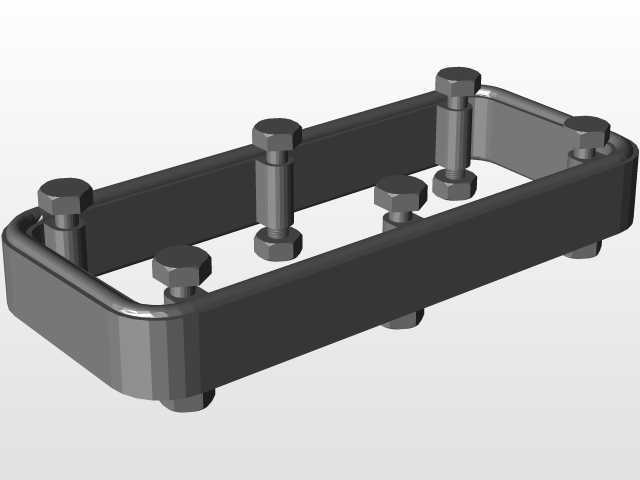

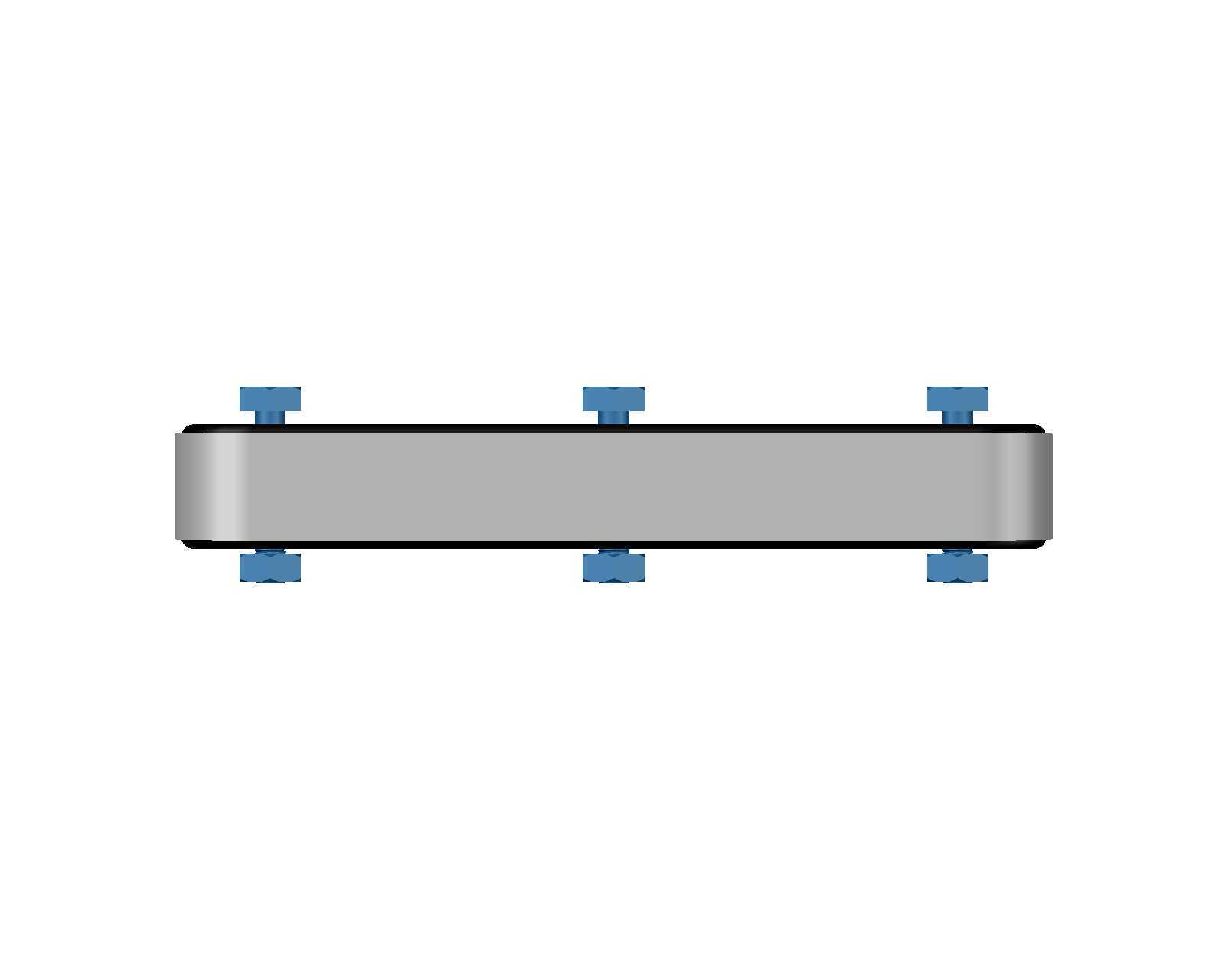

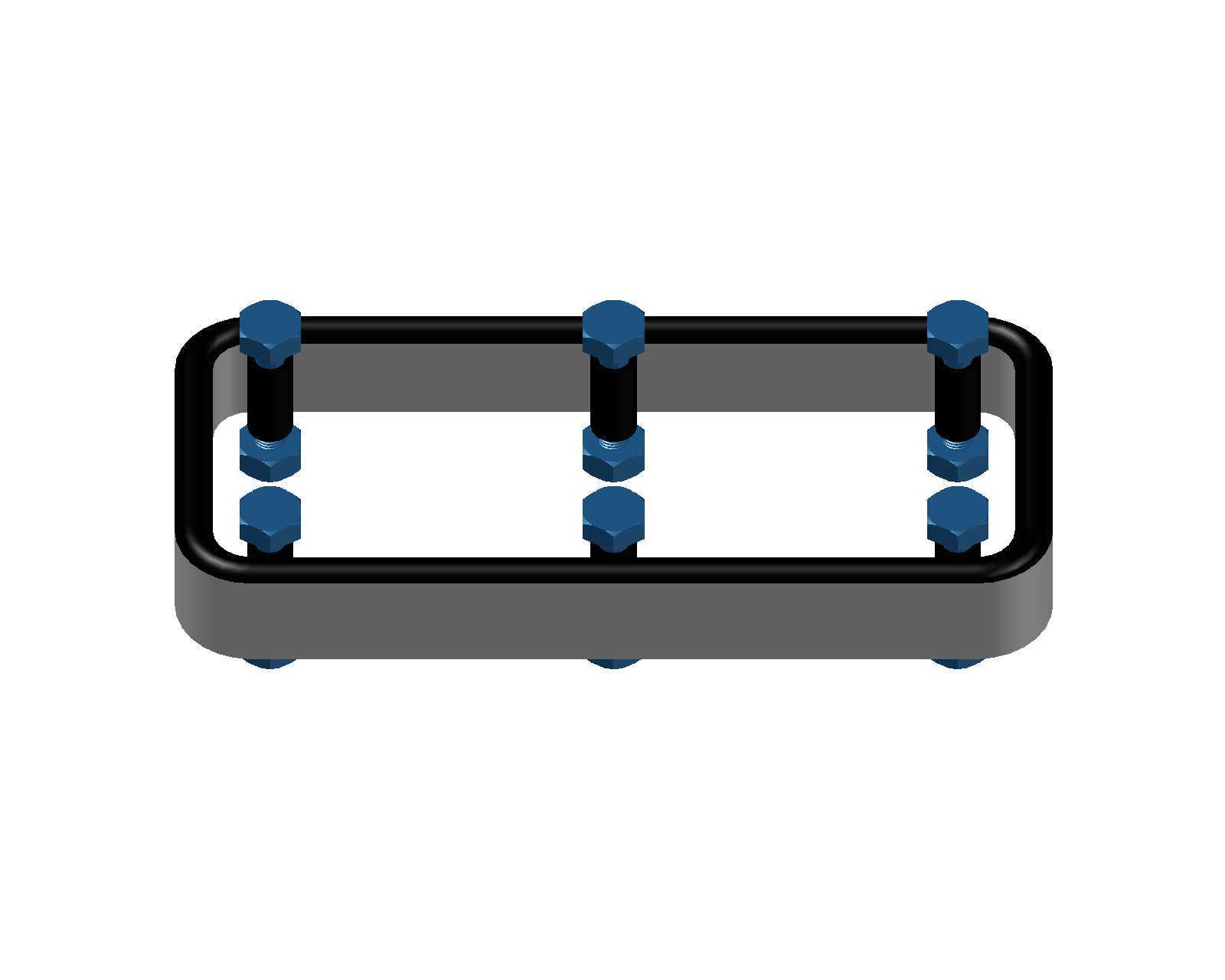

　　在户外光伏阵列、工业现场布线、户外通讯基站接线场景中，两个相邻接线盒的对接密封一直是现场安装的常见痛点，常规的胶带缠绕、普通对接头往往无法应对户外温变、雨水冲刷、粉尘侵入的工况，很容易出现接线部位受潮短路、紧固件锈蚀松脱的问题，这套耦合套件就是针对这类双接线盒对接场景开发的专用连接结构。从结构组成来看，整套套件包含矩形环状的密封基座、八组配套的六角头紧固螺栓、嵌套在基座内侧的密封胶圈槽位，整体采用长方圆角的轮廓设计，完全匹配市面上主流矩形工业接线盒的对接端口尺寸，安装时不需要额外对原有接线盒的壳体进行打孔、切削改造，直接将基座卡在两个接线盒的对接法兰之间，穿入配套螺栓逐步对角拧紧即可完成固定。设计阶段首先考虑的是安装后的密封可靠性，

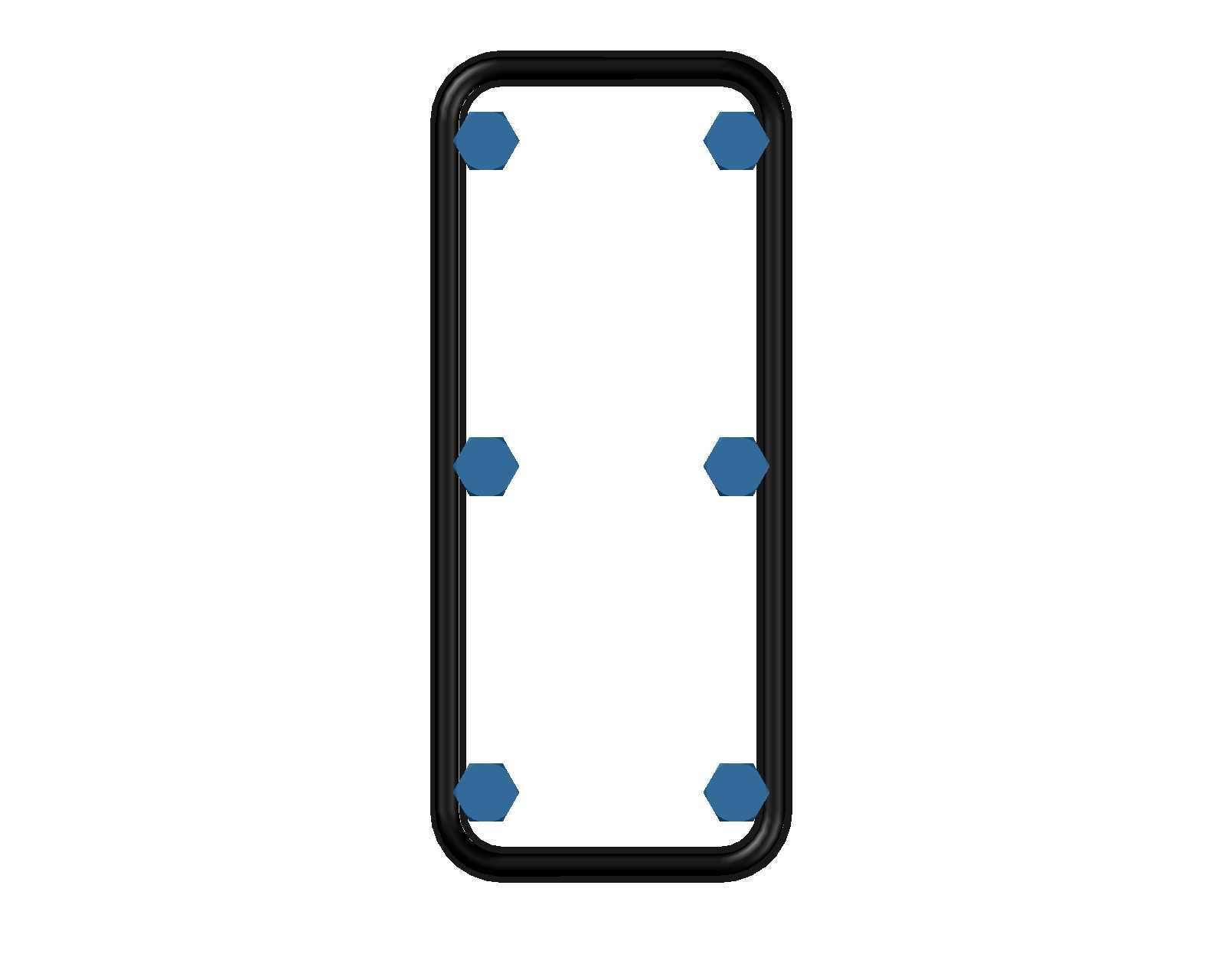

　　基座的截面采用阶梯式结构，内侧的凸台可以嵌入接线盒端口的内沿，形成第一道挡水结构，基座平面预留的胶圈安装槽可以适配直径3mm的丁腈橡胶密封圈，螺栓拧紧后密封圈的压缩量控制在25%-30%之间，既可以保证足够的密封面压强，又不会因为压缩量过大导致胶圈永久变形失去弹性。紧固螺栓的排布完全遵循矩形法兰的受力均匀原则，在矩形的四条直边中点、四个圆角位置分别设置螺栓孔，八个紧固点的受力可以均匀覆盖整个密封面，不会出现局部压紧力不足导致的密封缝隙，螺栓采用带法兰面的六角头设计，拧紧时不需要额外加装平垫，法兰面的压紧面积更大，可以避免长期使用后螺栓压入塑料基座造成的预紧力流失。从安装边界来看，整套套件安装完成后突出接线盒壳体的高度不超过22mm，螺栓头部的外切圆直径为10mm，相邻两个螺栓的中心距根据矩形边的长度分别设置，长边的螺栓间距为120mm，短边的螺栓间距为60mm，安装时只需要在接线盒对接法兰对应的位置预留直径7mm的穿栓孔即可，不需要额外预留过大的操作空间，哪怕是在接线盒排布密集的光伏组串接线区、通讯机柜内部的布线层，也可以顺利完成安装操作。实际使用过程中，这套耦合套件除了承担密封连接的作用，还可以对两个接线盒的对接部位提供结构加强，户外场景下接线盒可能会受到线缆拖拽、风载振动、温差形变的影响，普通的对接方式很容易出现对接面错位开裂的问题，而这套套件的金属基座（实际建模中采用的是压铸铝合金材质设定）可以将两个接线盒的端口刚性连接为一个整体，

　　抵抗外部载荷带来的形变应力，螺栓采用发黑处理的碳钢材质，抗锈蚀能力可以满足户外5年以上的使用要求，不需要定期拆解重新紧固。建模过程中对各个配合面的公差做了针对性设定，基座和接线盒端口的配合采用H8/h7的间隙配合，安装时可以轻松卡入对接位置，不会出现过紧卡滞或者过松晃动的问题，螺栓和基座穿栓孔的配合采用H9/h8的公差，既可以保证螺栓顺利穿入，又不会因为孔位间隙过大导致拧紧时基座偏移。密封胶圈的槽位设计参考了静密封的设计规范，槽宽设置为胶圈线径的1.2倍，槽深设置为胶圈线径的0.7倍，保证胶圈受压后可以完全填充槽内空间，不会出现胶圈被挤出密封面的问题。在光伏电站的实际应用场景中，这类耦合套件主要用在组串式逆变器相邻接线盒的对接、

　　汇流箱进出线端口的接线盒扩展连接部位，相比传统的格兰头对接方式，这套套件的安装效率可以提升40%以上，不需要逐个穿线锁紧格兰头，只需要将两个接线盒的线缆预先接好，对准位置扣上基座拧紧螺栓即可完成安装，后期维护拆解也更加方便，只需要松开八颗螺栓就可以打开对接部位检查线路，不需要剪断线缆或者拆除周边的固定结构。针对低温工况的使用需求，基座的材质也可以根据使用场景替换为增强尼龙材质，在-40℃的低温环境下依然可以保持足够的结构强度，不会出现脆裂问题，螺栓也可以替换为304不锈钢材质，在沿海高盐雾的场景下使用也不会出现锈蚀卡死的问题。整套结构没有复杂的异形曲面，所有特征都可以通过常规的机加工或者压铸工艺实现，开模成本低，批量生产的良率可以达到98%以上，非常适合作为接线盒的标准配套附件进行推广使用。建模时对所有的棱角都做了R2的圆角处理，避免安装过程中尖锐棱角划伤施工人员的手部，也不会割伤对接部位的线缆绝缘层，螺栓头部的六角尺寸符合标准紧固件的尺寸规范，可以使用常规的10号开口扳手或者套筒进行拧紧操作，不需要配备专用的安装工具，现场施工的适配性很强。
