医用气体管道用挤压型材结构设计

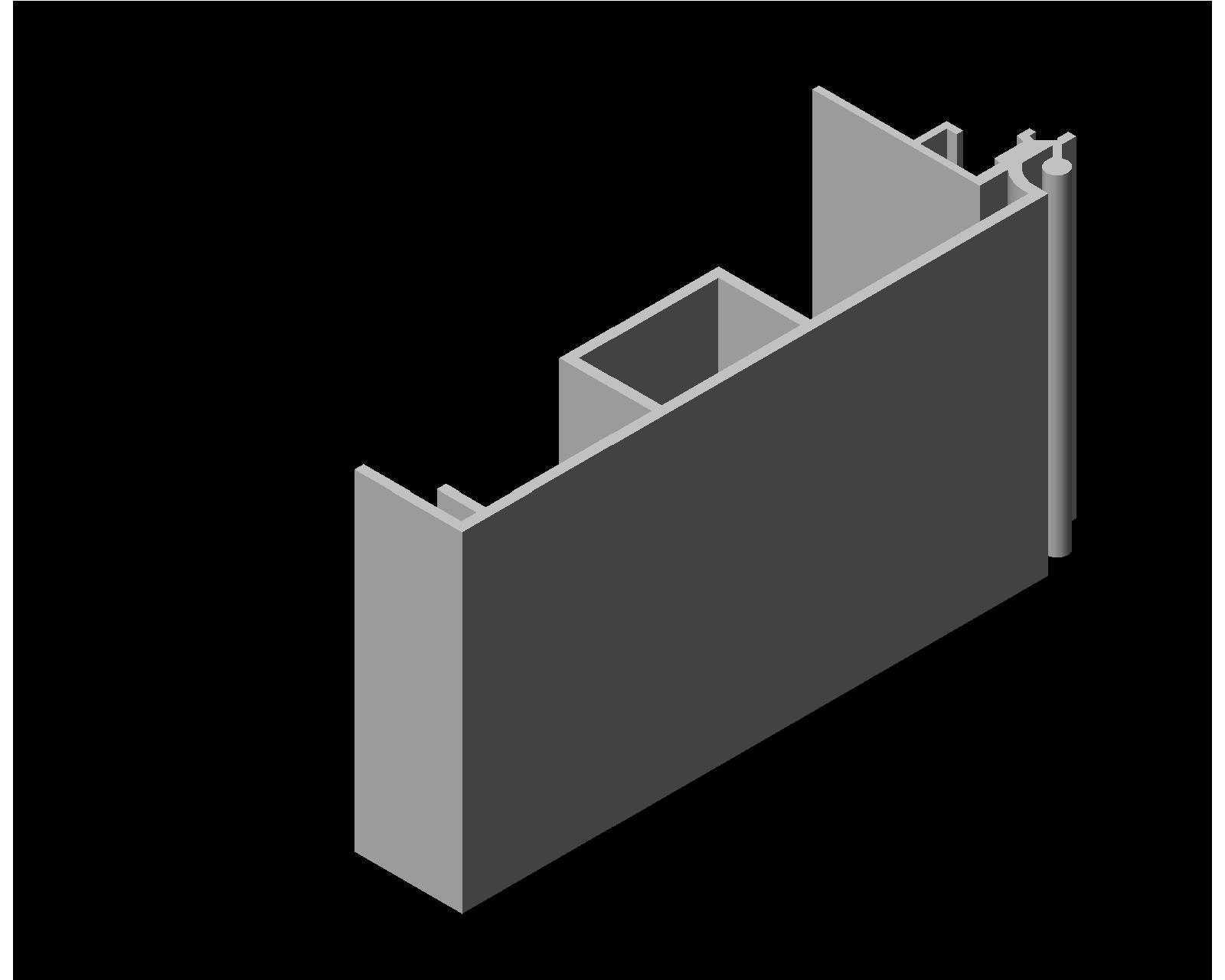

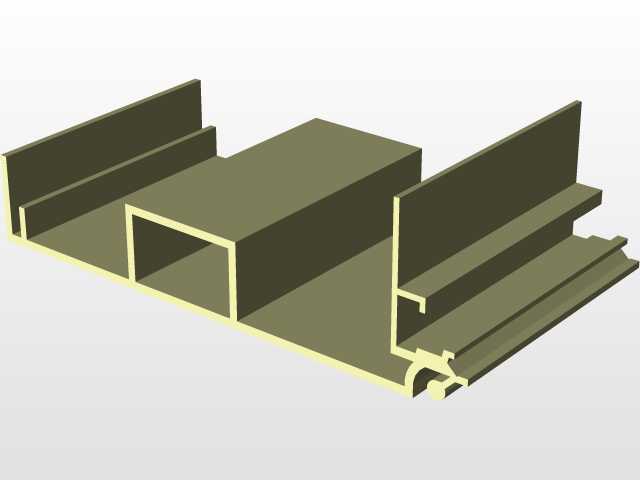

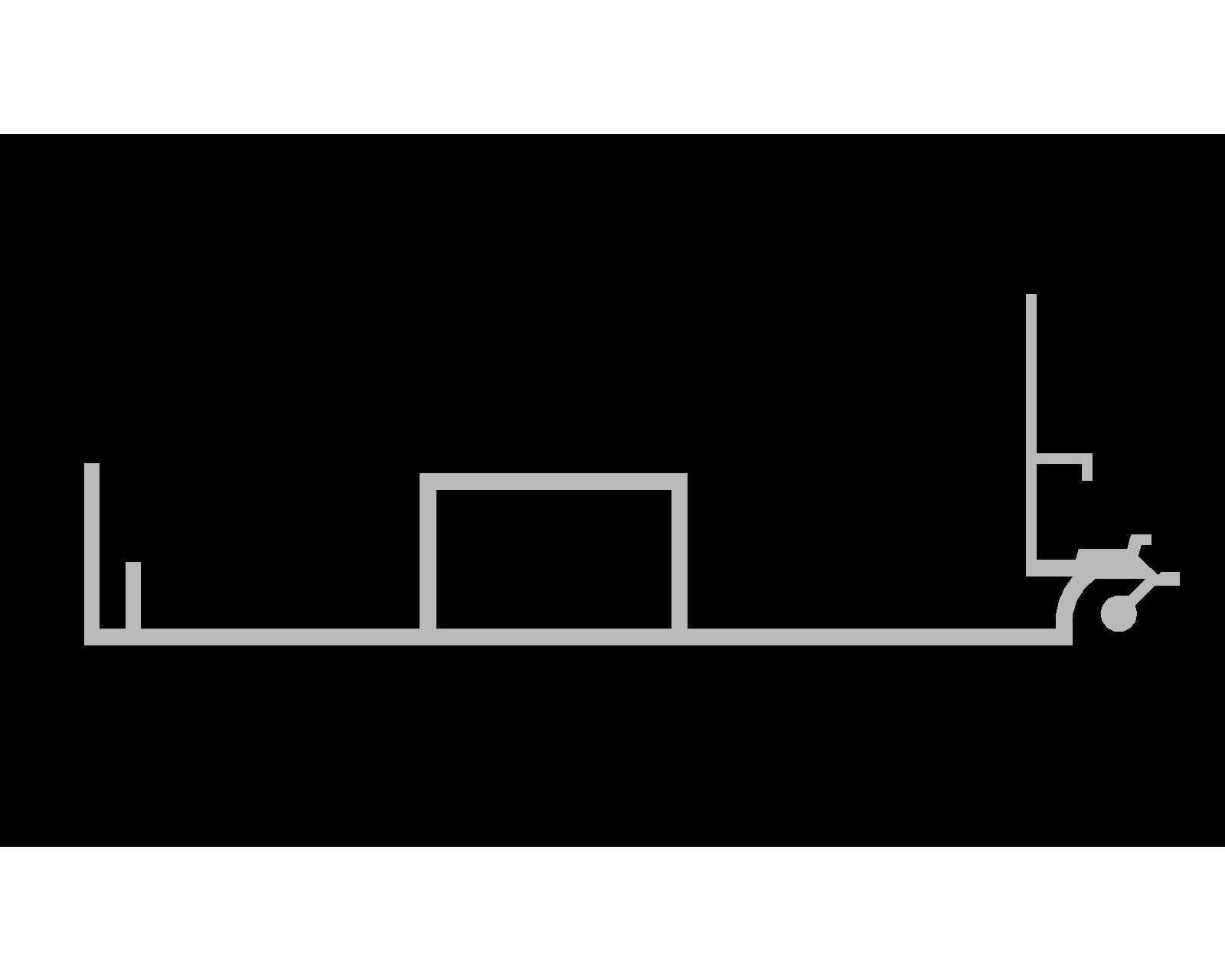

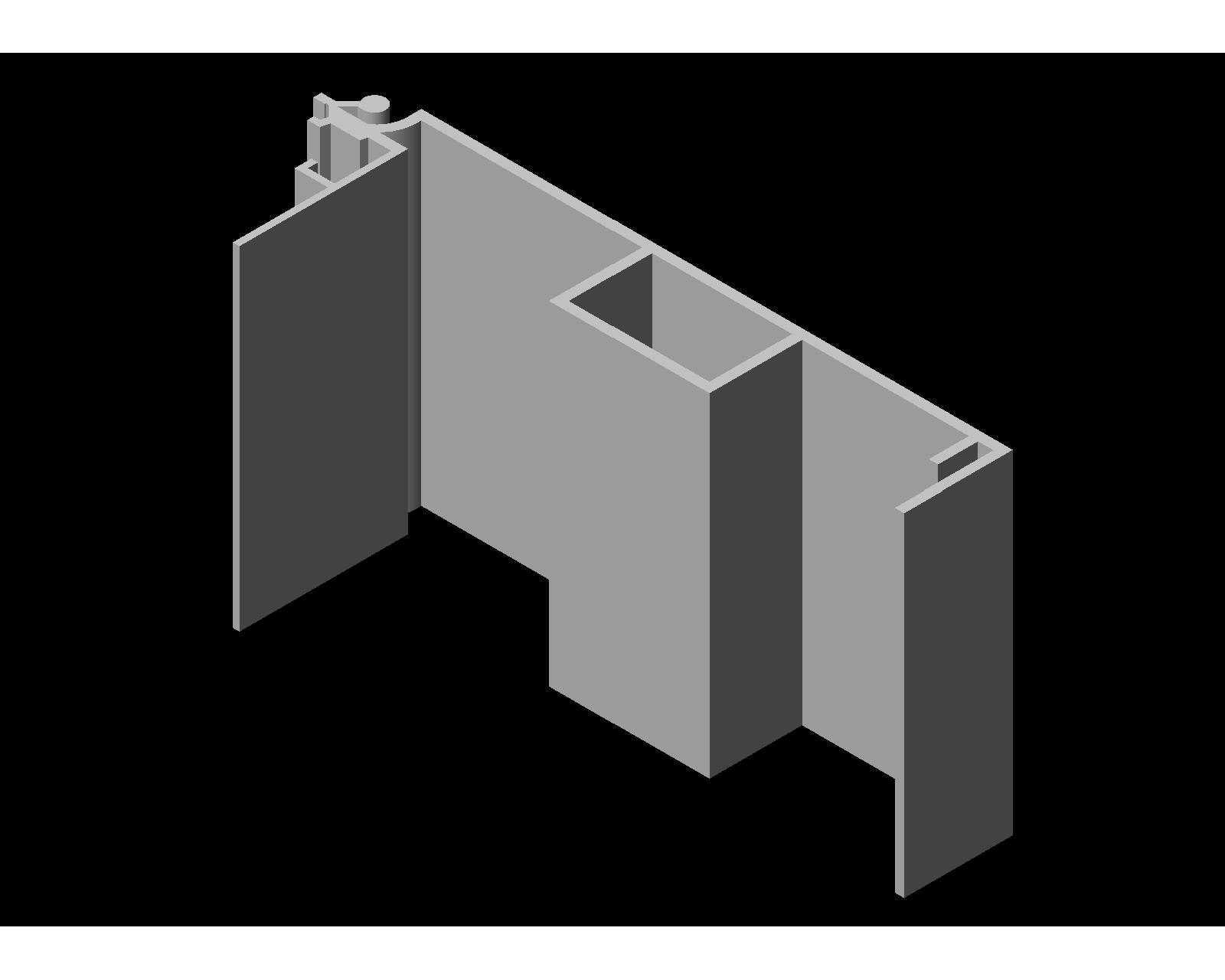

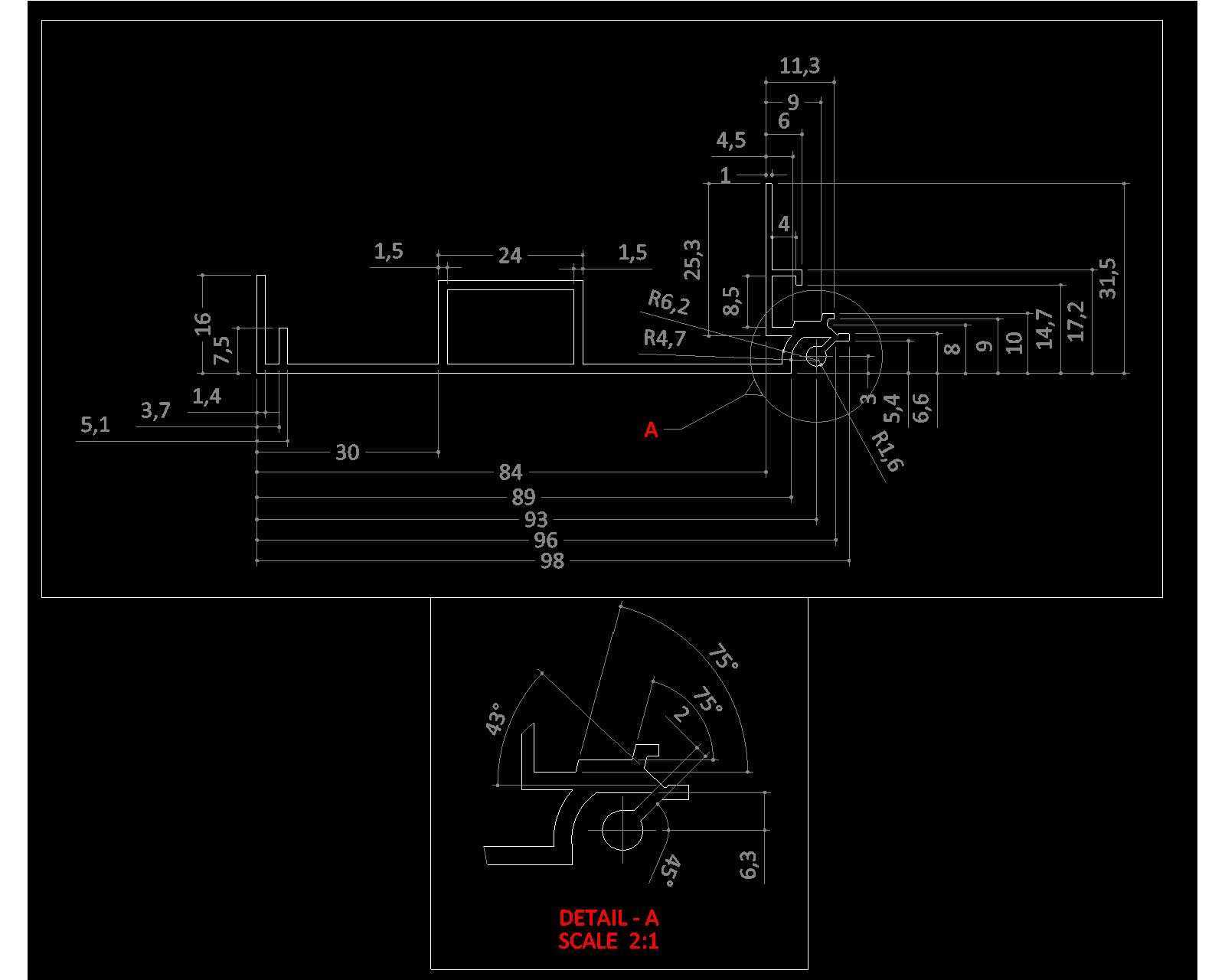

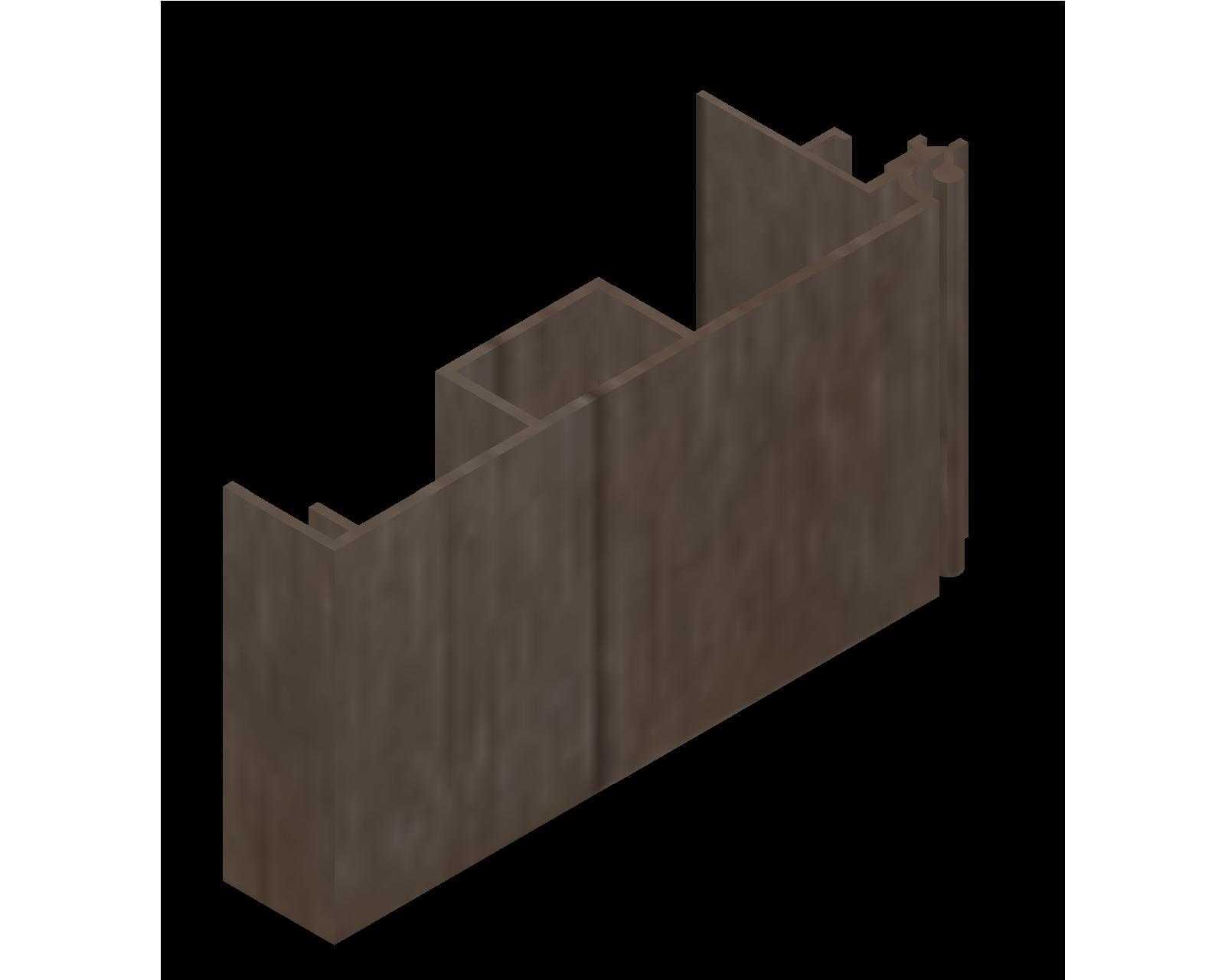

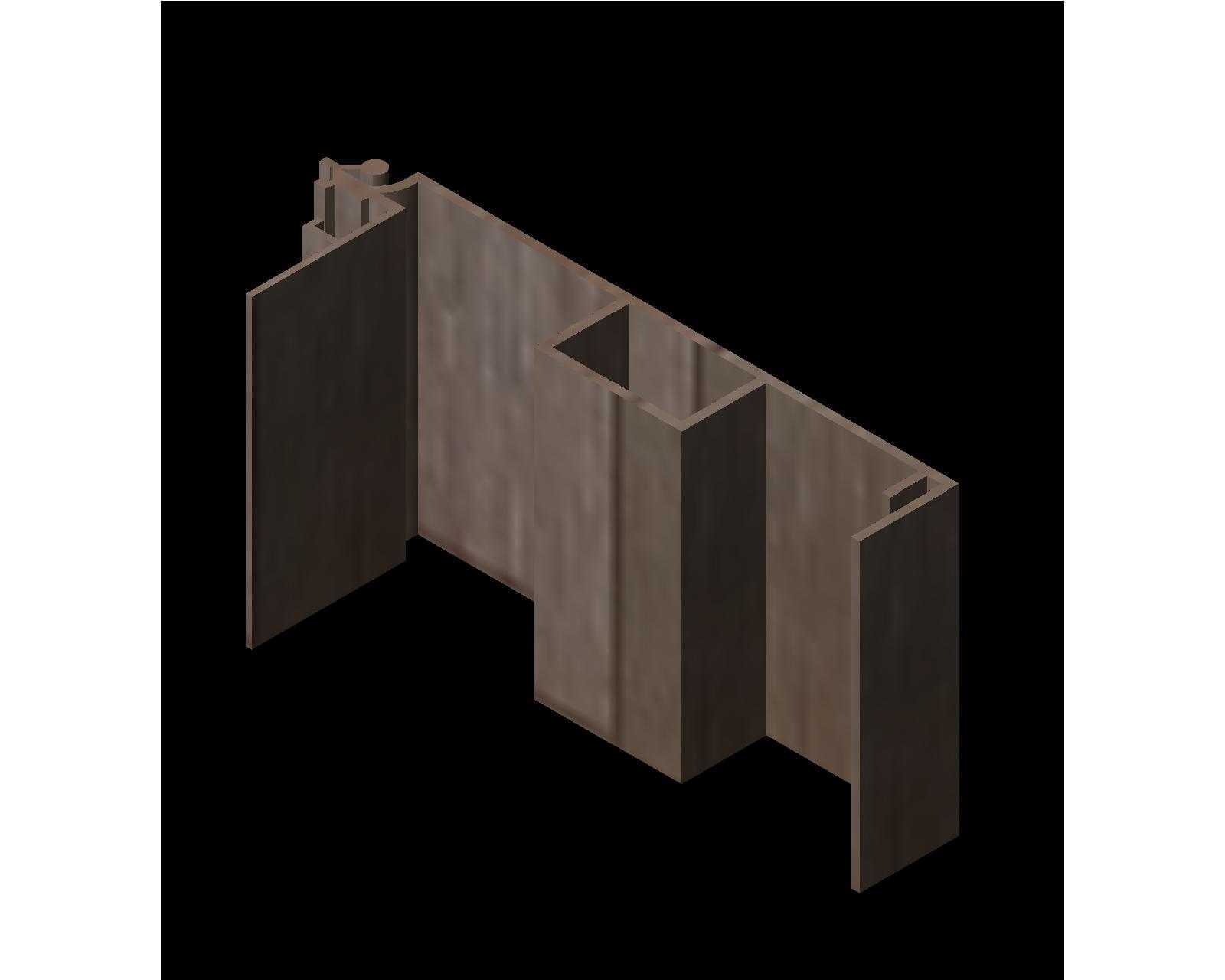

　　在医用气体输送系统的终端配套构件设计中，这类挤压成型的异型截面型材是阀箱类部件的核心承载基材，区别于常规通用铝型材的对称截面设计，该型材的截面轮廓完全匹配医用阀箱的安装与功能需求，所有折弯、卡槽、安装位的尺寸都经过现场安装场景的反复校核。从截面标注的尺寸来看，型材整体外轮廓的总宽度控制在98mm，总高度方向的核心安装面尺寸为31.5mm，截面中预留的多组卡槽分别对应阀箱面板的嵌入、内部气路管线的排布、密封胶条的卡装三个核心功能，其中靠近转角位置的R4.7、R6.2圆弧过渡，是为了避免型材挤压成型过程中出现应力集中导致的开裂，同时也能减少安装过程中尖锐棱角对医护人员、运维人员的划伤风险。

　　设计这类型材的时候，最先要考虑的是医用场景的安装边界，医院病区的气体终端阀箱大多嵌入在墙体预留的安装槽内，墙体预留槽的常规宽度公差在±2mm，所以型材的外侧安装边尺寸做了1.5mm的厚度设计，既保证了型材自身的结构刚度，不会在运输、安装过程中出现形变，也预留了足够的打胶密封间隙，避免阀箱安装后和墙体之间出现缝隙积灰，符合医用场景的清洁要求。截面中预留的24mm宽度的平直安装面，是专门用来固定气体终端接头的安装位，这个位置的型材壁厚做到了2.5mm，能够承受终端接头反复插拔带来的交变载荷，不会因为长期使用出现固定位松动导致的气体泄漏风险。

　　型材转角位置的多组角度标注，对应阀箱翻盖的开合轨迹避让，43度、75度的斜切面设计，既可以让翻盖在开启到最大角度时不会和型材本体发生干涉，也能在翻盖闭合时和型材的密封面完全贴合，保证阀箱关闭后的防护等级达到医用场景的要求。截面中不同位置的尺寸公差标注，区分了安装配合面和非配合面的精度要求，配合面的尺寸公差控制在±0.1mm，保证配件安装时的互换性，非配合面的公差放宽到±0.3mm，能够降低挤压生产的工艺难度，控制批量生产的成本。

　　在实际使用场景中，这类型材不需要额外做二次铣削加工，挤压成型后只需要按照需要的长度定尺切割，就可以直接组装成阀箱的框架，相比采用板材折弯焊接的阀箱框架，挤压型材的生产效率更高，整体一致性更好，不会出现焊接变形导致的装配误差。型材上预留的多组1.4mm、1.7mm宽度的窄槽，是用来卡装内部的隔层板，将不同种类的气体管路分隔开，避免不同管路之间出现干扰，也方便后期运维的时候对单路气体进行检修，不需要拆解整个阀箱的框架。

　　从结构受力的角度来看，型材截面的多组加强筋设计，在不增加整体壁厚的前提下提升了截面的惯性矩，让型材在长度方向的抗弯曲能力提升了40%以上，即使阀箱长度做到1.2米的规格，中间位置也不会出现下挠变形，保证阀箱面板安装后的平整度。靠近安装边位置的3.7mm、5.1mm尺寸的凸台，是和墙体预埋固定件的卡接位，安装的时候只需要将型材上的凸台对准预埋件的卡槽推入，就可以完成初步固定，后续只需要在两侧打固定螺丝即可，大幅降低了现场安装的施工难度，也减少了安装过程中对墙体饰面的破坏。
