蜗轮蜗杆啮合传动结构三维数模

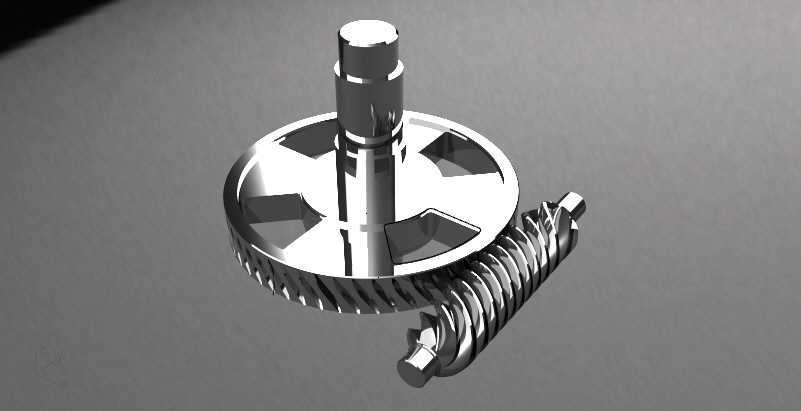

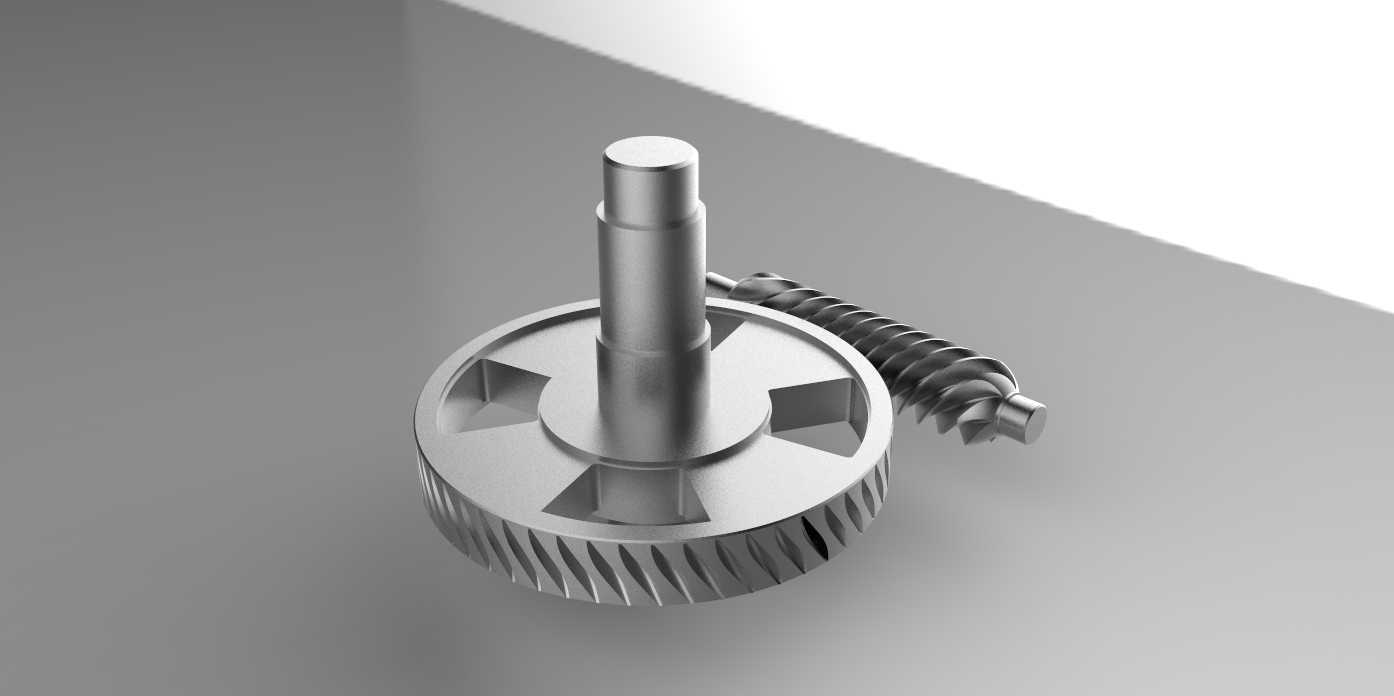

　　这套蜗轮蜗杆传动结构，核心应用在需要大传动比、低输出转速的动力传递场景中，常见于小型输送线的驱动端、工装夹具的回转驱动单元、精密分度机构的动力输入端，相比平行轴齿轮传动，它能在单级传动下实现10-60的传动比，结构更紧凑，同时啮合时轮齿接触为线接触，承载能力比同尺寸的交错轴斜齿轮更高，运转时的噪音和振动也更小，适合对传动平稳性有要求的中低速重载工况。从结构设计来看，蜗轮部分采用辐板式结构，轮缘部分加工有与蜗杆齿形匹配的弧形齿槽，轮毂位置设计有阶梯轴安装位，轴段上预留了键槽安装位置，可通过平键实现与输出轴的周向固定，轴端的轴颈位置可适配深沟球轴承，满足径向支撑的安装需求，辐板上开设的四个减重孔，

　　在不影响整体结构强度的前提下降低了转动惯量，减少启停阶段的动力损耗。与之配合的蜗杆为阿基米德圆柱蜗杆，齿形加工精度满足常规传动的啮合侧隙要求，蜗杆两端的轴颈可直接安装在箱体的轴承座孔内，输入端可通过联轴器与驱动电机直连，不需要额外增加中间传动环节。在安装边界上，蜗轮与蜗杆的中心距严格按照啮合参数设定，安装时需要保证蜗杆轴线与蜗轮轴线的空间垂直交错角度偏差不超过允许范围，否则会出现轮齿偏载、啮合异响甚至卡滞的问题；蜗轮的轴向安装位置需要通过调整垫片控制，保证蜗杆齿宽的中间截面与蜗轮的中心平面对齐，确保全齿宽参与啮合。实际应用中，这套结构通常会搭配密封箱体使用，箱体内加注润滑脂或者齿轮油，因为蜗轮蜗杆啮合时齿面存在相对滑动，

　　润滑条件直接影响齿面磨损速度和传动效率，尤其是在连续运转的工况下，需要保证齿面有足够的润滑油膜，避免出现胶合失效。从建模逻辑来看，建模过程中先通过参数方程生成蜗杆的螺旋齿形，再根据啮合关系生成蜗轮的轮齿曲面，保证装配后两零件的齿面无干涉，啮合接触斑点符合传动要求，所有的安装轴段、倒角、退刀槽都按照机械加工的工艺要求做了细节处理，比如轴端的倒角方便轴承压装，轮齿端面的倒角避免装配时磕碰齿形，键槽的尺寸符合对应轴径的标准规范，不需要二次修改就可以直接用于工程图导出、装配干涉检查或者运动仿真分析。在选型适配时，需要根据实际负载的扭矩、转速、工作时长来校核轮齿的接触强度和弯曲强度，这套结构的输出端可以直接连接负载转盘或者传动辊筒，

　　不需要额外增加换向机构，因为它本身就实现了垂直交错轴的动力转向，能大幅简化整体设备的传动布局，减少零部件数量，降低设备的装配和维护成本。另外，这种传动结构具备反向自锁的特性，当蜗杆的导程角小于啮合轮齿的当量摩擦角时，只能由蜗杆带动蜗轮转动，无法通过蜗轮驱动蜗杆，这个特性可以用在提升类机构中，避免负载断电后出现下滑，起到安全制动的作用，不过在需要反向传动的场景中，就需要调整蜗杆的导程角参数，打破自锁条件，这部分在建模时可以通过参数化调整快速实现齿形的更新，不需要重新绘制整个零件。
