二氧化碳激光发生腔体支撑结构设计

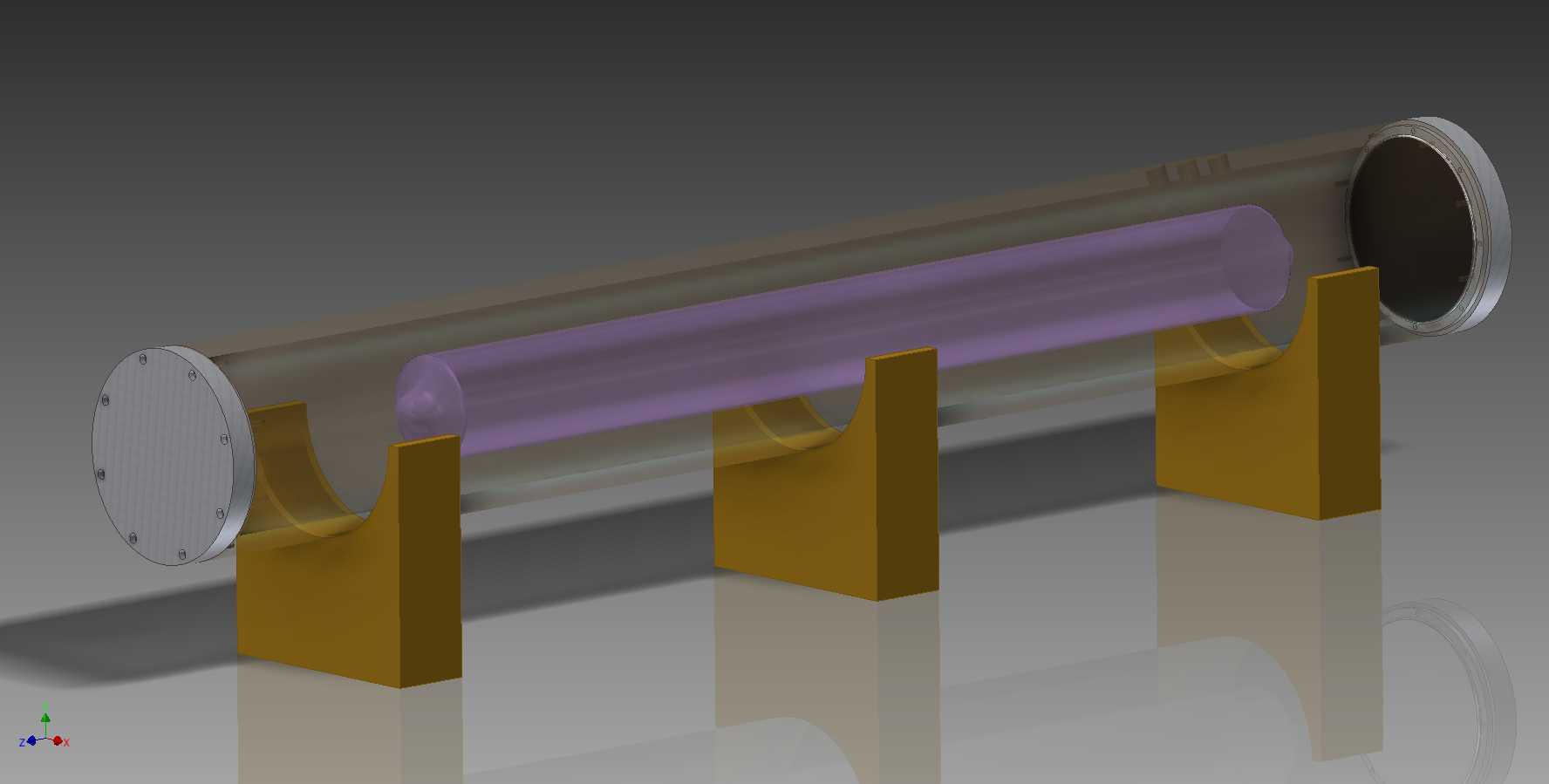

　　这套结构针对二氧化碳激光发生装置的核心腔体做了适配性设计，首先要考虑的是长腔类光学设备的安装基准问题——二氧化碳激光的谐振腔长度直接影响输出功率，管体一旦出现径向形变或者轴向偏移，就会导致谐振腔失谐，输出功率骤降甚至无法出光，所以三个支撑座的排布是经过受力核算的，避开了管体的一阶振型节点位置，避免设备运行时受冷却系统振动、车间地面传导的低频振动影响光路稳定性。支撑座采用L型承托结构，承托面做了与管体外径匹配的圆弧贴合面，接触区域预留了缓冲垫安装槽，避免硬质金属直接接触玻璃或者石英材质的激光管外壁，防止安装应力导致管体开裂，同时支撑座的竖直立面开设有长条形调节腰孔，可在安装时微调管体的水平高度与轴向同轴度，

　　适配不同加工精度的端盖装配公差。两端的法兰端盖采用快拆式密封结构，法兰端面开设有密封槽，可适配O型密封圈实现腔体的气密封装，毕竟二氧化碳激光管内部需要充入配比精确的二氧化碳、氮气、氦气混合气体，密封失效会直接导致气体泄漏，设备无法正常工作，法兰端盖上预留了电极安装位、水冷接头安装孔与输出镜、尾镜的调节座安装基准面，所有安装孔的位置度公差控制在0.02mm以内，保证光学镜片安装后光轴与管体轴线的重合度。管体部分采用双层套腔结构，内层为激光放电通道，外层为冷却水流道，工作时冷却水在夹层内循环带走放电产生的热量，避免管体因热胀冷缩出现长度变化，影响谐振腔长度，外层腔体采用透明可视化设计，可直接观察内部冷却水的流动状态，及时发现水路堵塞、

　　气泡堆积等问题，避免冷却失效导致管体炸裂。安装边界上，整套结构的总长度适配120W-150W功率段的二氧化碳激光管规格，支撑座的底部安装孔间距符合常规激光切割机、激光打标机的设备安装台面标准孔位，不需要额外做转接板就可以直接固定在设备机架上，端盖的外接尺寸也适配市面上主流的激光电源、光学导光系统的连接接口，不需要做二次改型就可以直接替换同功率段的老旧激光管腔体结构。设计过程中还考虑了维护便捷性，支撑座的上半部分采用可拆卸式压块结构，更换激光管时不需要拆卸整个支撑座，只需要松开压块的固定螺丝就可以将管体从上方取出，减少维护时的光路调整工作量，同时所有金属结构件都做了阳极氧化处理，避免车间内的切削液雾气、潮湿空气导致结构件锈蚀，

　　污染光学镜片表面。在受力校核阶段，针对支撑座做了1.5倍额定承重的静力学仿真，确认承托面的最大形变小于0.01mm，不会因为长期承重出现下沉偏移，法兰端盖做了0.3MPa的气压密封仿真，确认密封面的接触压力均匀，不会出现局部泄漏点，流道部分做了流体仿真，确认冷却水在夹层内的流速均匀，不存在流动死区，避免局部过热导致管体应力集中。
