嵌套镂空铝制立方结构工艺展示件

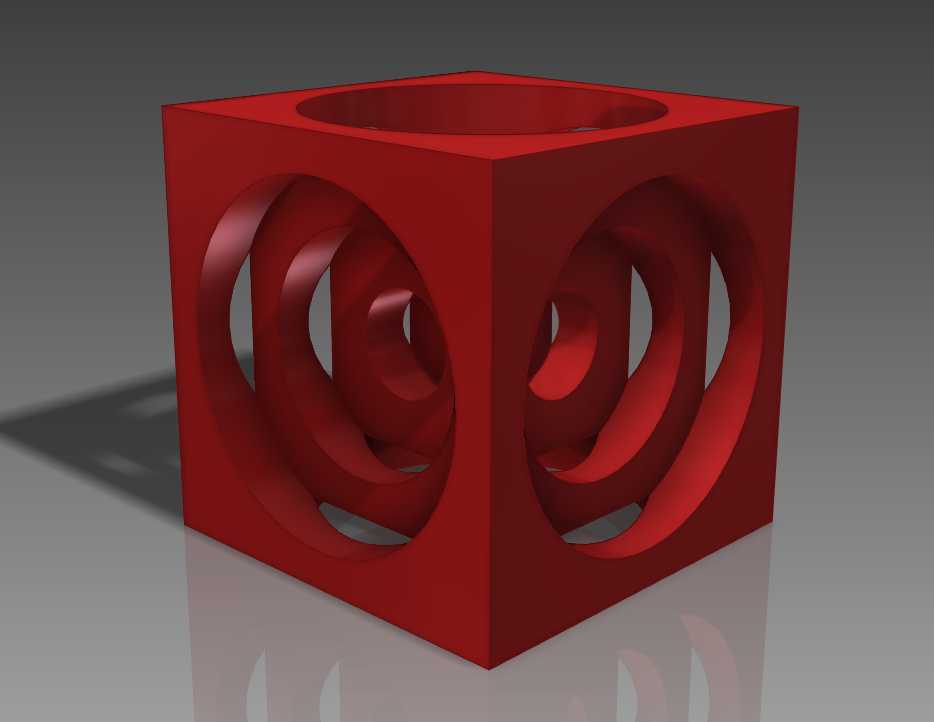

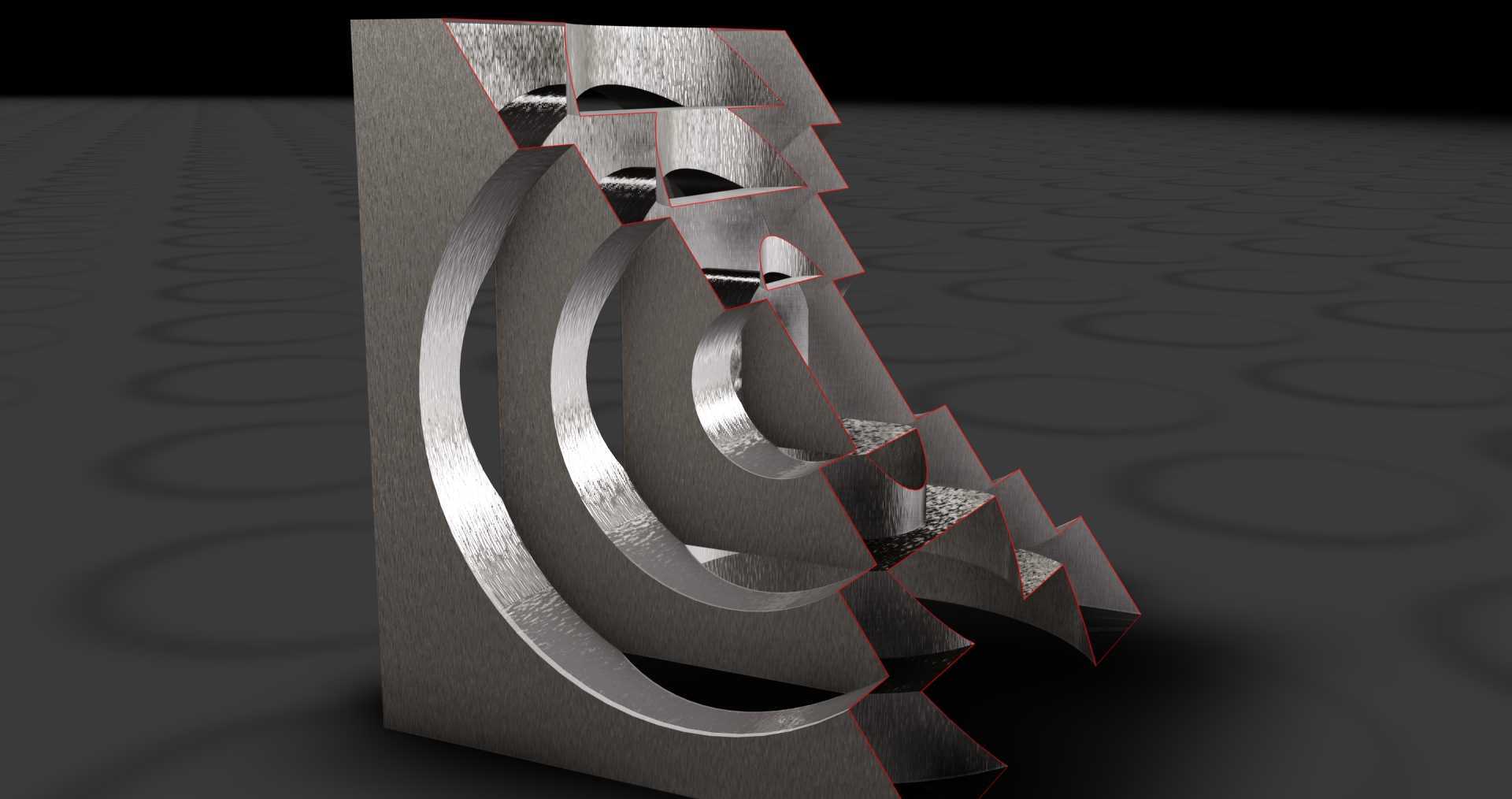

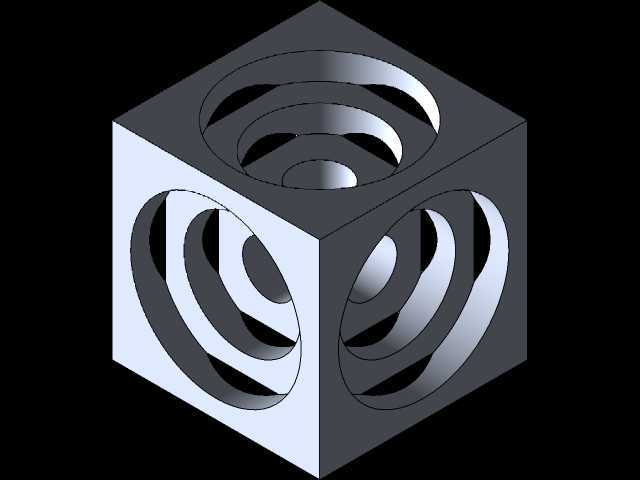

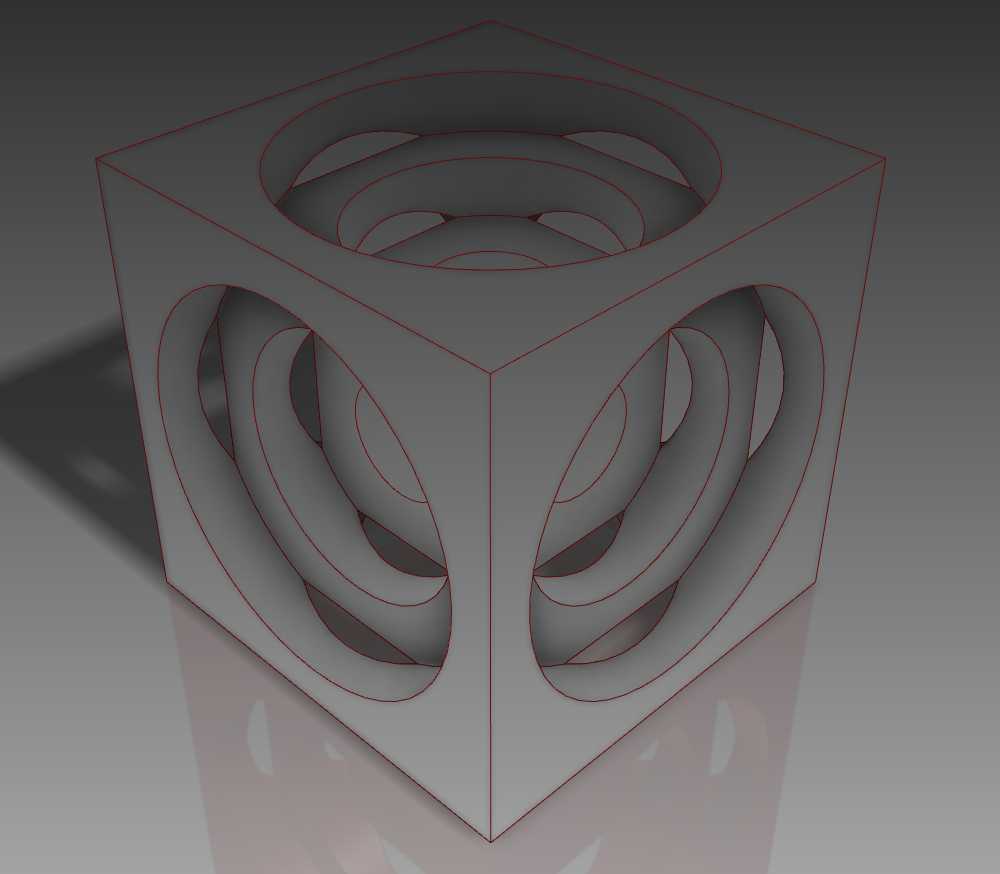

　　该立方结构件最初作为多轴CNC铣削课程的实操训练载体开发，整体采用6061铝合金坯料加工完成，这类结构件在精密加工教学、工艺验证场景中承担着核心实操训练载体的作用，同时也可作为精密加工工艺展示样件，用于展会、车间工艺展示区直观呈现多轴联动加工的精度控制能力。从结构设计逻辑来看，外轮廓为标准正六面体，六个端面均开设同轴圆形通孔，孔腔内部嵌套多层同心环形薄壁结构，相邻层环形结构之间保留均匀的加工间隙，最内层形成封闭的球形空腔，这种嵌套结构对加工路径规划提出了极高要求，需要在五轴加工中心上完成多面翻面装夹，全程要控制薄壁结构的加工振颤，避免薄壁变形导致层间间隙不均匀。实际加工过程中，首先要完成六面体坯料的六面铣平，

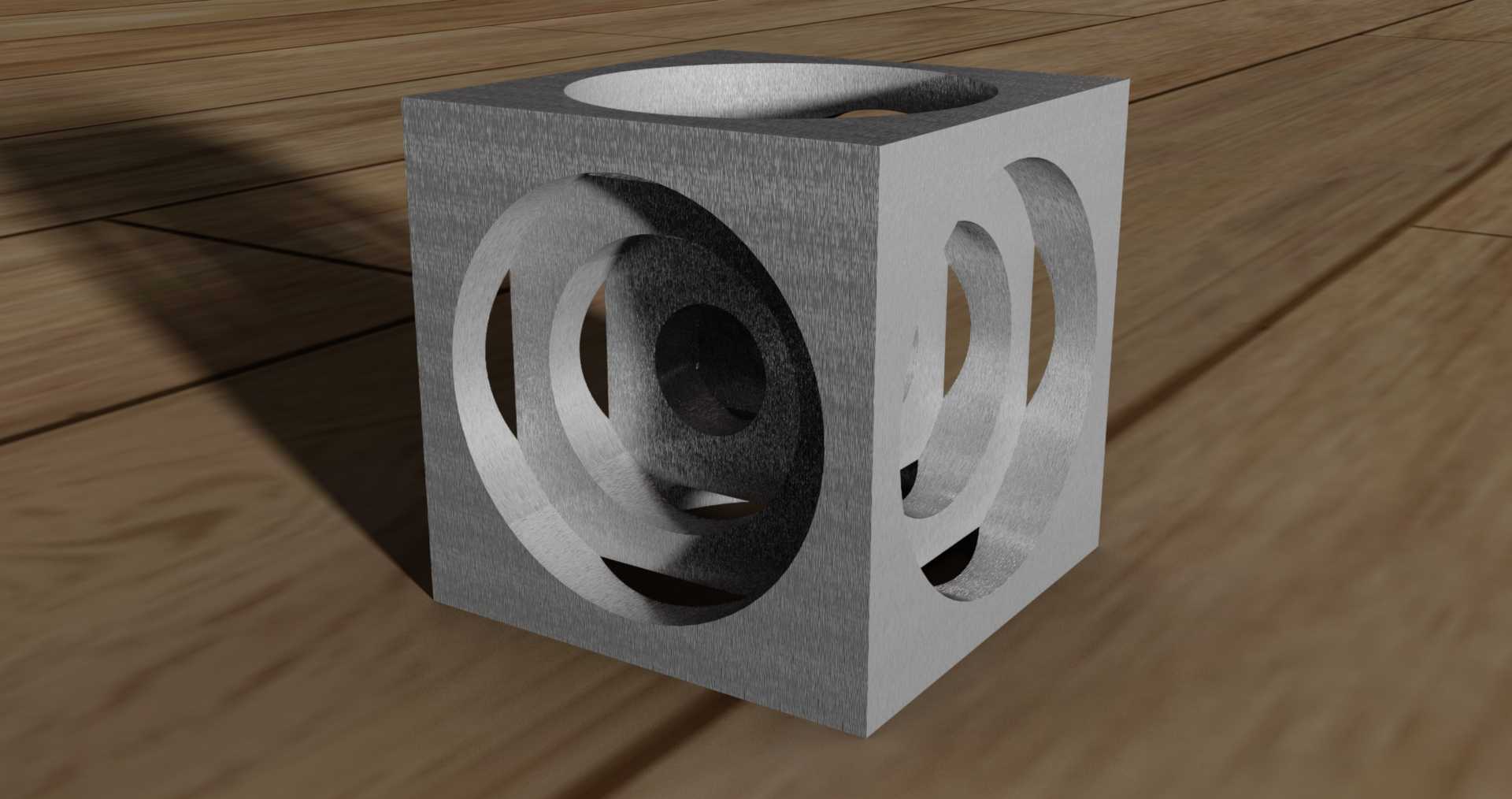

　　保证各面的平面度与相邻面垂直度控制在0.02mm以内，为后续翻面加工提供统一的定位基准；六个端面的圆形开孔采用分层铣削工艺，每层切削深度控制在0.3mm以内，避免大切深导致的工件让刀，加工到内层环形结构时，需要采用小径球头铣刀完成曲面精加工，走刀路径顺着环形曲面的曲率方向排布，保证曲面表面粗糙度达到Ra1.6以下，同时要严格控制每层环形壁的壁厚均匀性，壁厚偏差不能超过0.05mm，否则会出现内层结构偏心，从外部观察时视觉对称性被破坏。从安装与摆放边界来看，该结构件底面为完整平面，可直接放置在水平展示台面上，无需额外安装固定结构，整体外轮廓尺寸可根据加工坯料规格灵活调整，常规教学用样件外轮廓边长控制在100mm左右，总重量不超过1.

　　2kg，方便学员手持观察内部嵌套结构，也适合在展示柜中陈列摆放。这类嵌套镂空结构的加工验证，还能为航空航天领域的轻量化薄壁结构件加工提供工艺参考，比如航空发动机内部的环形散热构件、卫星结构中的轻量化镂空支架，其加工过程中的薄壁振颤控制、多面定位精度保证、曲面精加工参数匹配等工艺要点，都可以通过这类训练件完成前期工艺验证，降低实际贵重零部件加工的试错成本。在实际教学场景中，学员完成该工件的加工全流程后，能够掌握多轴加工的坐标系找正、翻面定位误差补偿、薄壁件加工参数优化、曲面精加工路径规划等核心技能，同时能直观理解几何对称结构在加工过程中的误差累积效应，比如六个端面的开孔同轴度偏差，会直接导致内层环形结构的位置偏移，

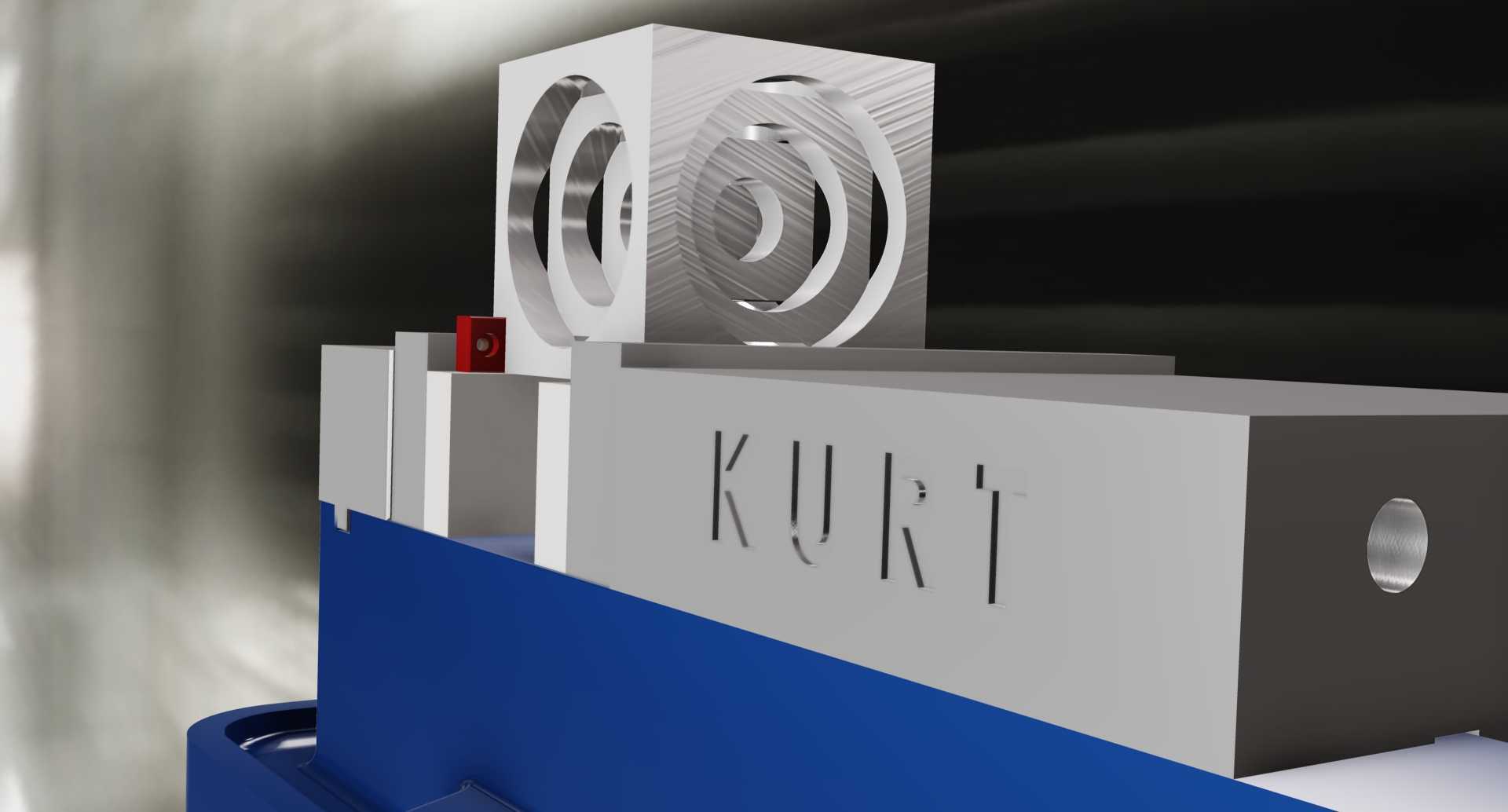

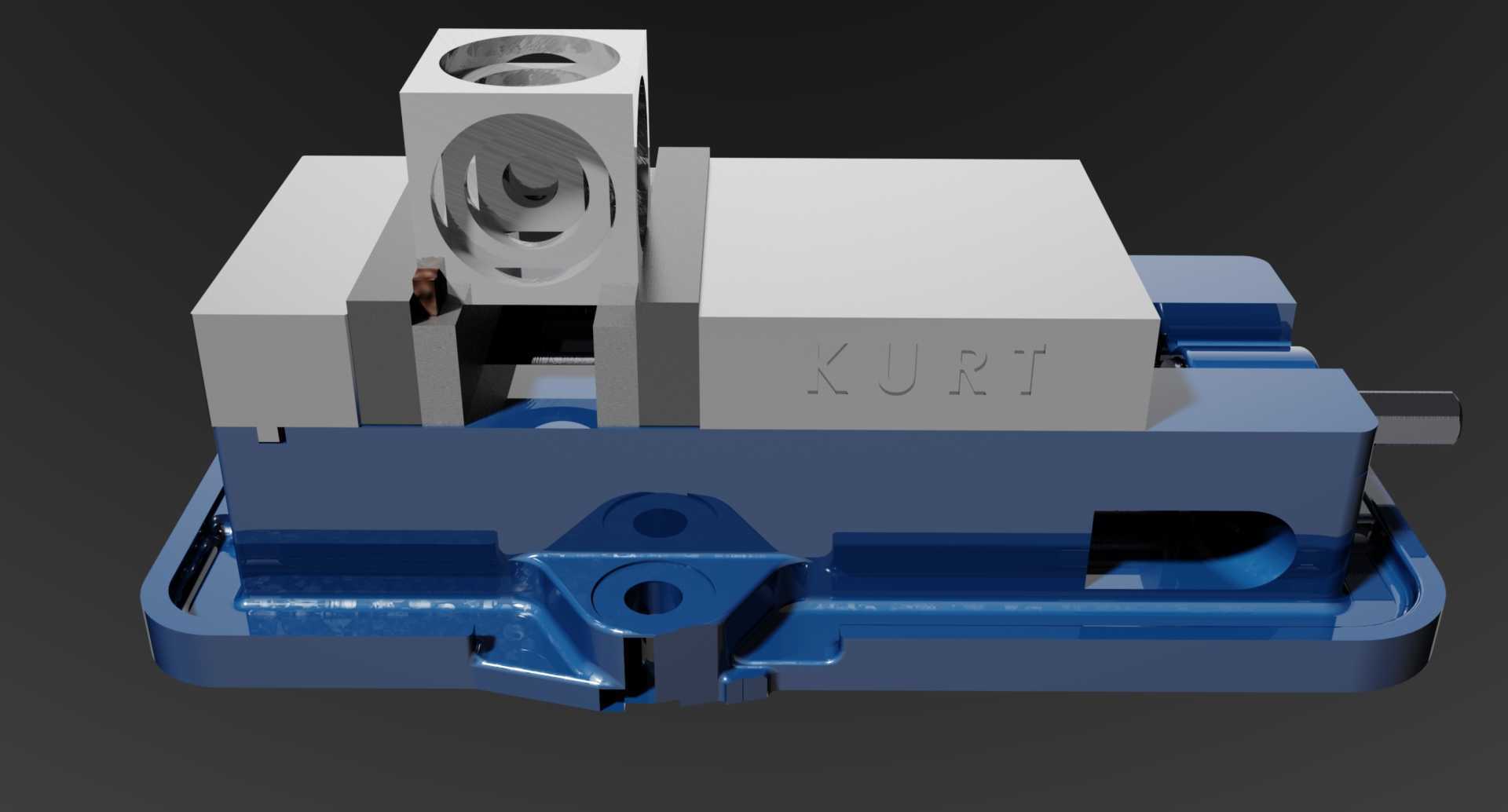

　　最终出现内层结构卡顿甚至无法完全镂空的问题，这就要求学员在每一次翻面装夹后，都要通过百分表完成工件找正，将定位误差控制在0.01mm以内。从结构功能特性来看，该工件除了作为工艺训练与展示载体外，还可作为特殊的流体扰动实验构件，当流体从任意一个端面开孔进入内部空腔时，多层环形结构会对流体形成多级扰流作用，可用于小流量流体的紊流发生实验，不过这类应用场景下需要对工件表面做阳极氧化处理，提升铝合金表面的耐腐蚀性，避免长期接触流体出现表面氧化锈蚀。设计阶段需要提前核算每层环形壁的结构强度，因为6061铝合金的屈服强度为276MPa，在壁厚1.5mm的情况下，环形结构能够承受加工过程中的切削力冲击，不会出现结构断裂，同时层间预留2mm的间隙，既能够保证加工时刀具的走刀空间，也能避免加工完成后层间出现碎屑卡滞，保证内层结构的视觉通透效果。
