流体力学教学用孔板自由射流实验装置

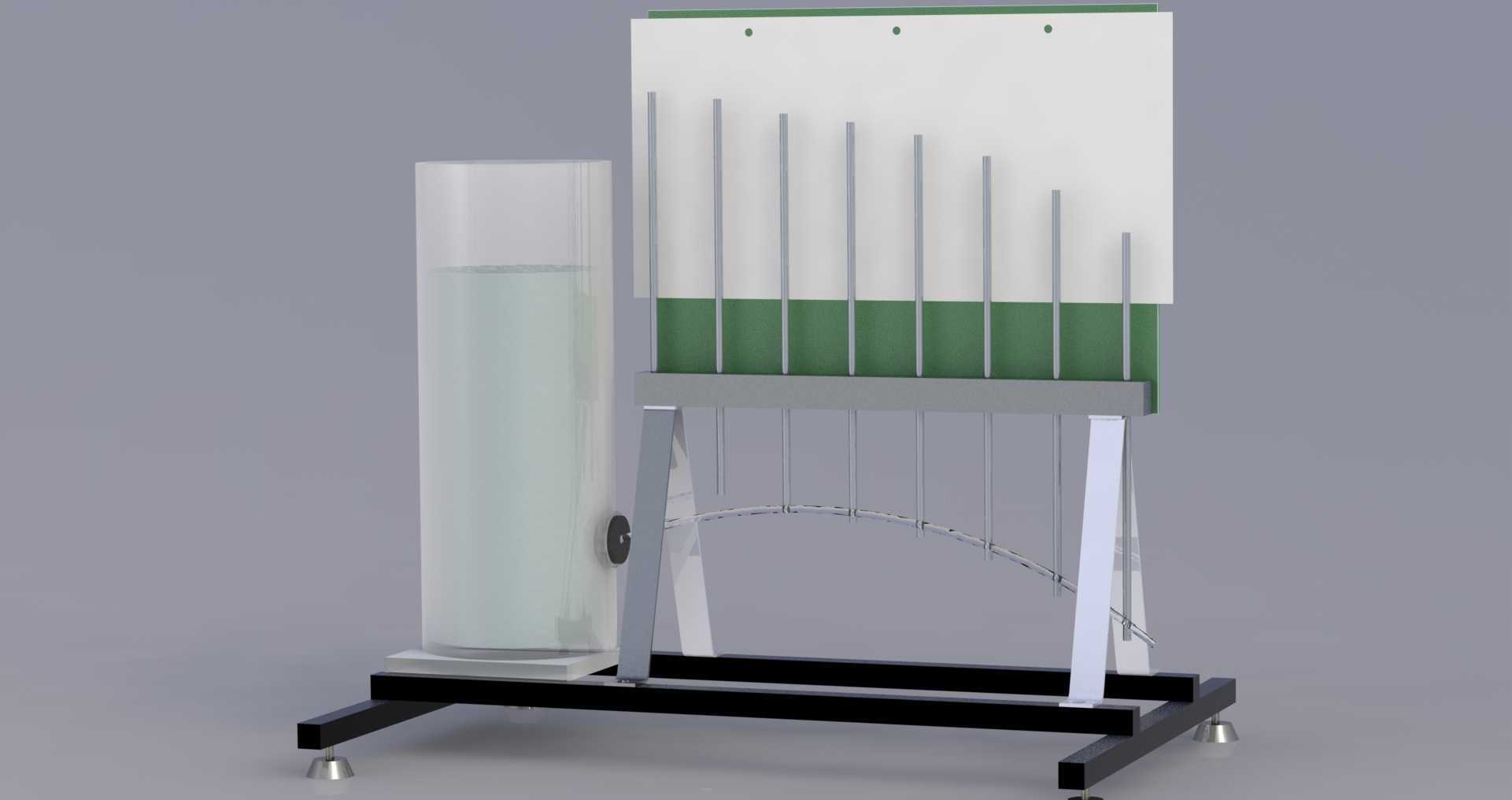

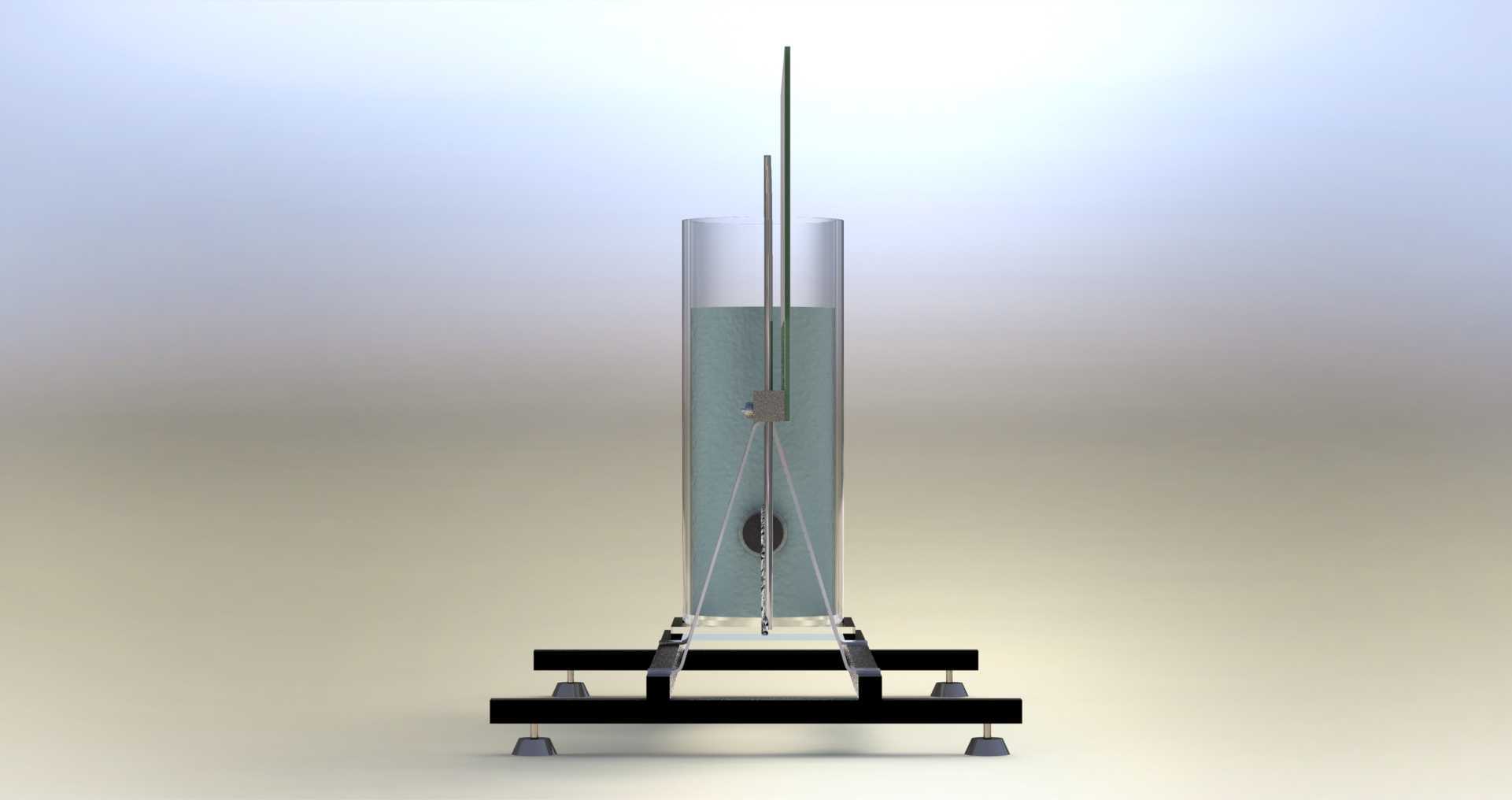

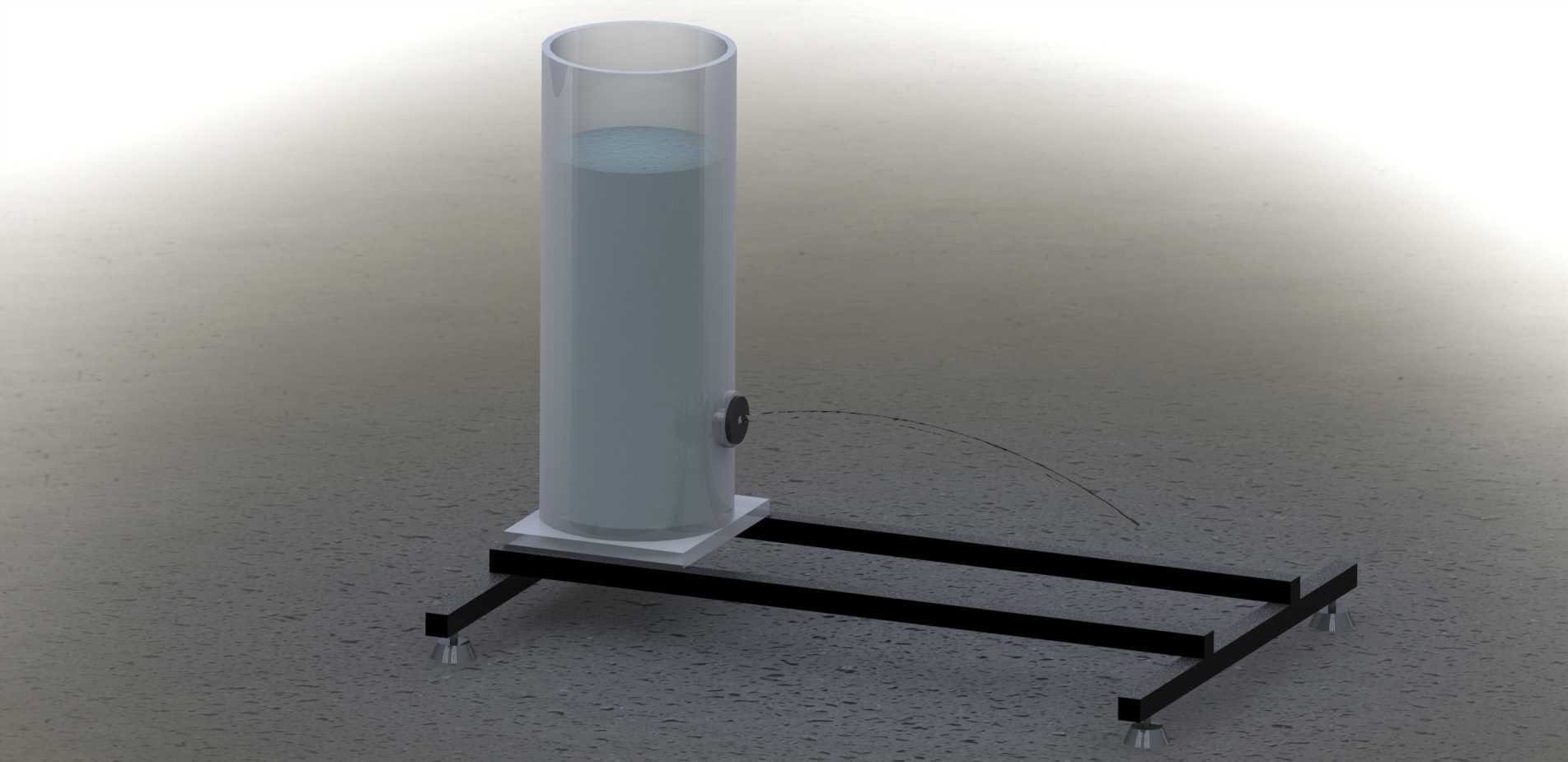

　　这套装置主要面向高校流体力学相关课程的实验教学场景，可完成孔口出流、自由射流轨迹观测、沿程压头变化测量等多个经典流体实验项目，帮助学习者直观理解伯努利方程在实际流动中的应用，建立流体能量转换、压头损失的具象认知，也可用于小型水力特性验证类的基础科研测试场景。装置整体采用落地式台架结构，底部为矩形焊接钢制底架，底架四角配置可调式支撑脚，可在不平整的实验台面上完成调平，保证测压管读数的准确性，底架整体宽度控制在700mm范围内，深度350mm，放置在常规实验台面上不会占用过多操作空间，适配多数高校流体实验室的标准实验台尺寸。左侧设置独立的恒压供水筒，筒体采用透明硬质材质制作，可直接观察筒内水位高度，筒身侧面设置水位调节阀门，

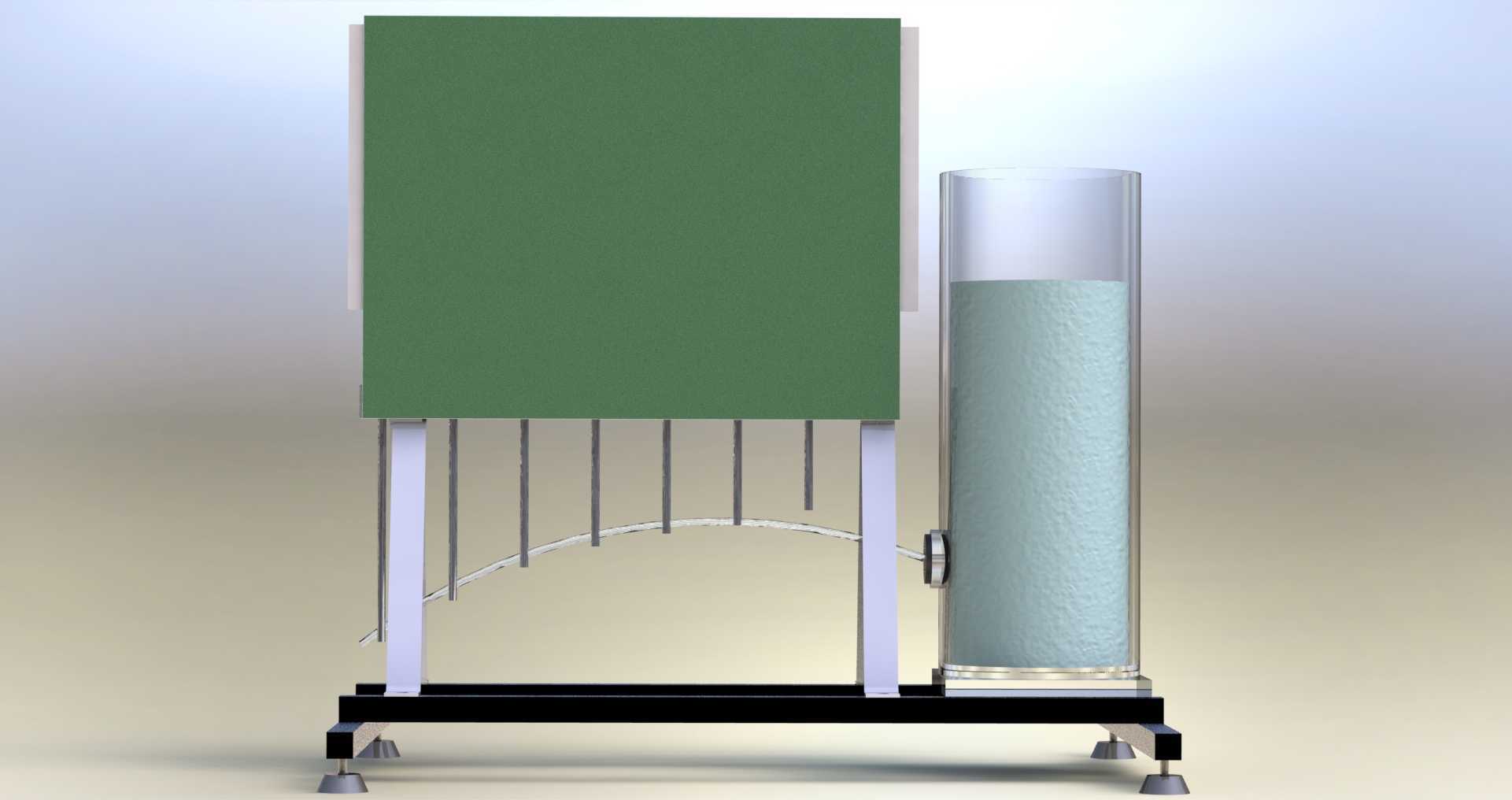

　　可通过调整溢流高度维持不同的恒定作用水头，满足不同雷诺数下的射流实验需求，供水筒底部通过密封管路与右侧的孔板组件连通，管路接口处采用橡胶密封圈密封，避免实验过程中出现渗漏影响压头稳定性。孔板安装组件固定在台架上部的立式背板上，背板沿水平方向等距布置多组不同孔径的孔板安装位，每个孔板位对应一根垂直安装的透明测压管，测压管下端通过引压管与孔板前的流道连通，可直接读取对应位置的静压水头值，测压管后方的背板设置绿色参照刻度区，可快速读取测压管内的液面高度，无需额外架设标尺。孔板出口朝向台架前方，射流流出后可在台架中部的轨迹观测区完成射流轨迹的测绘，台架中部设置可调节高度的轨迹定位针架，可通过移动定位针标记不同水头下射流的轨迹坐标，

　　验证自由射流的抛物线轨迹理论公式。整套装置的结构设计优先考虑教学场景的操作便捷性，所有管路连接均采用快拆式结构，更换不同孔径孔板时无需借助专用工具，可快速完成实验件切换，提升实验课程的开展效率；测压管采用等径透明管制作，内径均匀，避免毛细作用对液面读数造成的误差；背板与台架之间采用螺栓连接，可根据实验需求调整背板的倾斜角度，满足不同观测角度的需求。装置的供水端可直接连接实验室常规自来水接口，也可搭配小型循环水箱实现自循环供水，无需搭建复杂的供水管路，降低实验室的配套改造成本。在结构强度设计上，台架的支撑腿采用矩形钢管焊接而成，可承受满水状态下供水筒的总重量，长期使用不会出现变形歪斜；所有与水接触的金属部件均做防锈处理，

　　避免长期沾水出现锈蚀污染实验水体、影响装置使用寿命。装置的操作侧预留足够的操作空间，实验人员可同时完成水位调节、测压管读数、射流轨迹标记等操作，不会出现操作干涉。从建模角度看，这套装置的结构细节还原度较高，包含了密封结构、可调支撑、测压引压路径、孔板安装定位等实际工程细节，可作为流体实验类设备设计的参考模型，也可用于教学课件的三维演示素材，帮助学习者快速理解实验装置的组成结构与工作原理。
