机械实验用枕块支撑连接组件结构

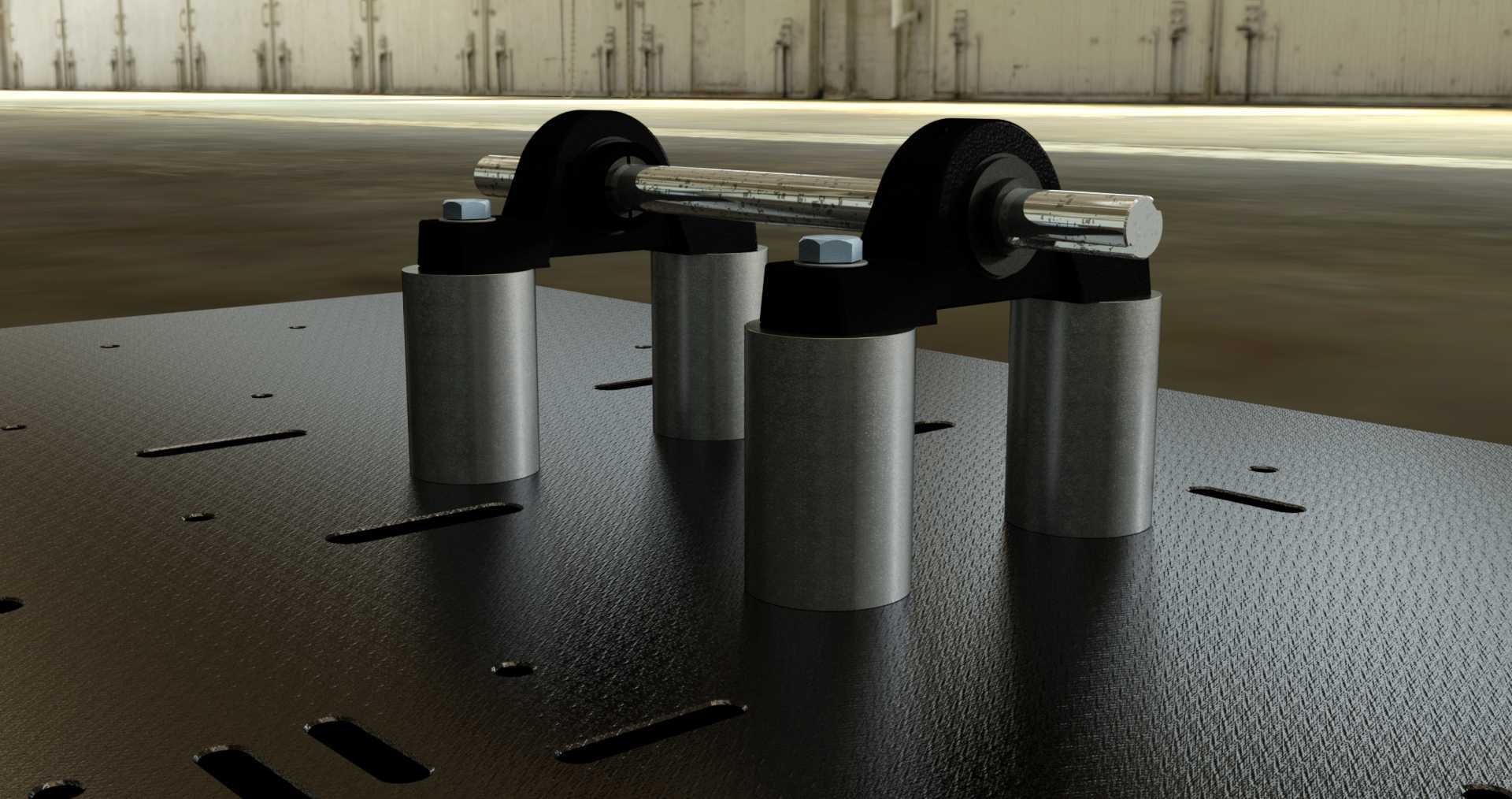

　　这套枕块组件是面向机械工程实验场景搭建的轴系支撑结构，核心作用是为回转类轴件提供稳定的径向支撑与轴向定位，在实验台架上承担轴系载荷传递、固定安装基准的功能，可适配不同直径的光轴安装需求，满足教学实验、原理验证类场景下的轴系搭建要求。从实际使用场景来看，这类枕块支撑结构常出现在高校机械原理实验室、小型传动试验台、简易输送线的从动端支撑位，相比一体式铸造轴承座，这类分体式枕块组件的安装调整余量更大，不需要提前在安装基座上加工高精度的定位销孔，仅通过底部的螺栓紧固即可完成初步固定，后续调整轴系同轴度时可通过微调枕块的安装位置补偿基座的加工误差，对实验场景下的快速搭建需求适配性更强。

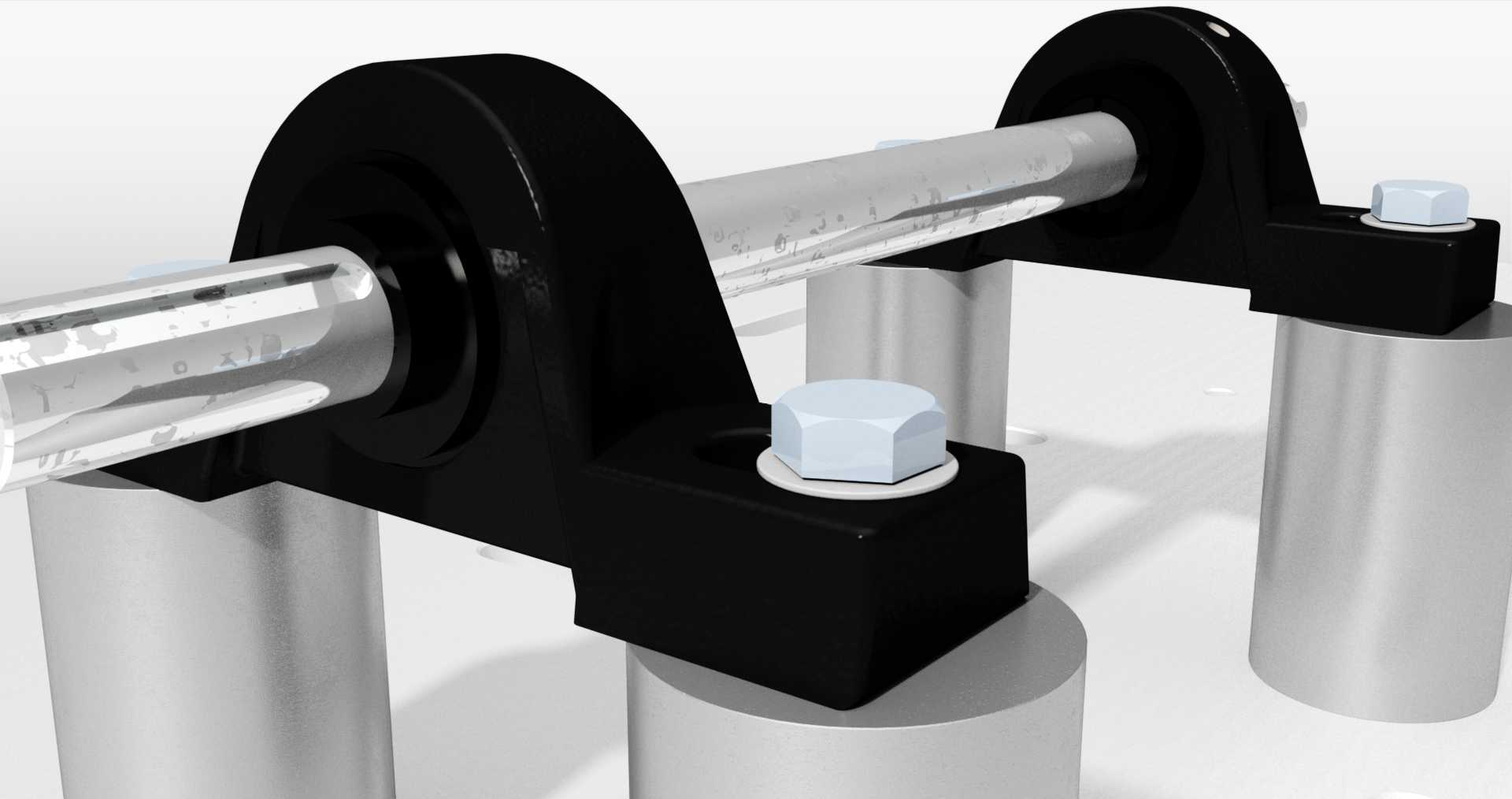

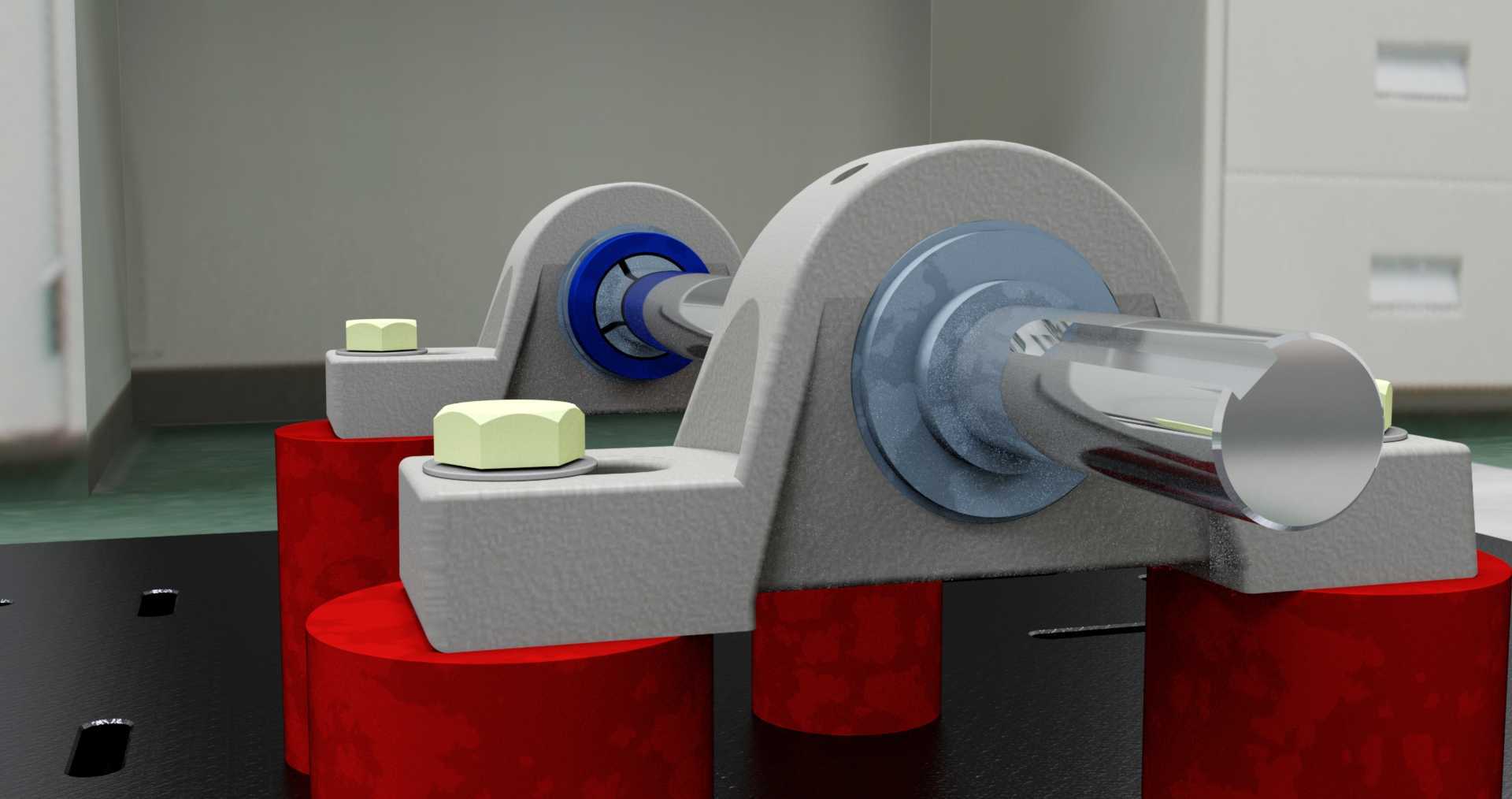

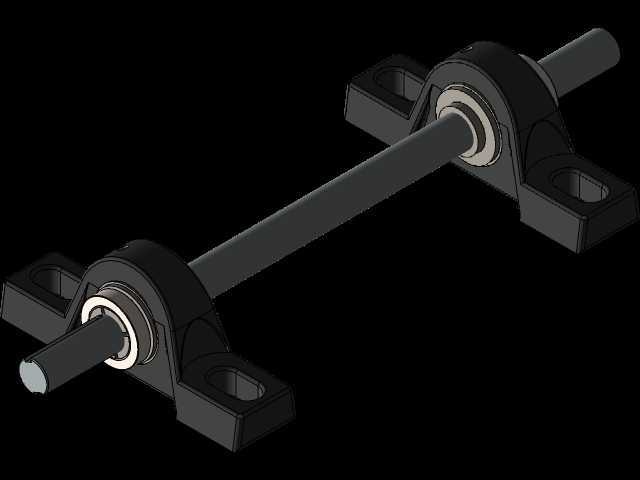

　　设计过程中优先考虑了安装便捷性与支撑刚性的平衡，主体支撑座采用圆弧面贴合轴套的结构，轴套与支撑座之间预留了合理的配合间隙，既保证轴件回转时不会出现卡滞，也能避免间隙过大导致轴系回转时产生径向跳动。支撑座的底部设计了平整的安装贴合面，搭配六角头螺栓与六角螺母实现基座固定，螺栓孔采用长圆孔设计，安装时可沿轴系垂直方向调整位置，方便校准两根轴的同轴度，不需要反复扩孔调整，大幅降低实验台架的搭建调试时长。轴端的限位结构采用台阶式轴套设计，轴套的凸台卡在支撑座的外侧端面，可承受轴系运转时产生的轴向窜动力，避免轴件沿轴向窜动脱出，不需要额外加装轴端挡圈，简化了整体结构的零件数量。

　　从安装边界尺寸来看，单个枕块支撑座的轴向宽度适配常规实验台的安装型材间距，底部安装孔的中心距匹配标准工业铝型材的槽距，可直接安装在40系列、45系列铝型材搭建的实验台架上，不需要额外加工转接板。支撑座的中心高经过适配设计，搭配对应直径的轴套时，轴件的中心高度可与多数实验用联轴器、带轮的安装高度匹配，减少轴系调整时的垫片使用量。轴套的内孔可根据实验所用轴件的直径进行适配更换，不同壁厚的轴套可兼容直径10mm到30mm区间的光轴安装，覆盖多数教学实验场景下的轴件尺寸需求。

　　结构细节上，支撑座的受力部位做了加厚处理，在轴套安装孔的下方设置了加强筋结构，可承受轴系传递的径向载荷，避免长期受载后支撑座出现变形导致轴系卡滞。紧固件采用标准外六角螺栓，配套平垫增大接触面积，避免紧固时压伤支撑座的安装面，螺母采用防松设计，实验过程中持续受振动也不会出现松动移位。组件的所有外露棱角都做了倒角处理，安装调试时不会划伤操作人员，符合实验设备的安全使用要求。实际装配时，先将两个枕块初步固定在基座上，穿入轴件后调整两个枕块的位置，转动轴件确认无卡滞、径向跳动在允许范围内后，再依次紧固底部的固定螺栓，最后锁紧轴端的限位结构即可完成安装，整个调试过程不需要复杂的专用工装，普通内六角扳手、活动扳手即可完成全部操作，适配实验场景下工具不全、操作人员非专业装配人员的使用特点。

　　这类枕块组件的结构设计逻辑也可迁移到小型非标设备的轴系支撑设计中，对于载荷不大、转速不高的回转机构，采用这类分体式枕块支撑结构可大幅降低加工成本与安装调试难度，相比标准轴承座的采购成本更低，且调整灵活性更强，适合小批量定制的非标设备使用。在三维建模过程中，所有配合面的尺寸公差都按照实验设备的常用精度等级设置，安装孔的位置公差留有足够的调整余量，既保证装配时不会出现干涉，也能满足实际使用时的支撑精度要求，模型的所有特征都按照实际加工工艺建模，没有冗余的工艺结构，可直接用于工程出图、3D打印样件验证或者数控加工制作实物。
