管道抱箍式连接夹具结构设计

　　在工业管路铺设、小型设备部件装夹定位的现场场景里，这类抱箍式夹具是应用频次极高的定位夹紧元件，区别于传统的螺栓紧固夹板结构，它采用一体化弯臂成型结构，能在保证夹紧力的前提下减少装配零件数量，降低现场安装的操作复杂度。从实际使用场景来看，这类夹具常被用于直径80mm左右的圆形管路、轴类零件的侧向固定，比如自动化生产线的气动管路排布、小型输送线的辊筒轴端定位、设备检修时的临时管路固定工位，都能看到同结构夹具的应用，它不需要在被固定件上加工额外的安装孔，靠半圆弧面的抱紧力实现定位，不会破坏被夹持件的表面完整性，尤其适合薄壁管路、表面做过喷涂处理的轴类零件装夹，避免传统打孔固定带来的应力集中、防腐层破坏问题。

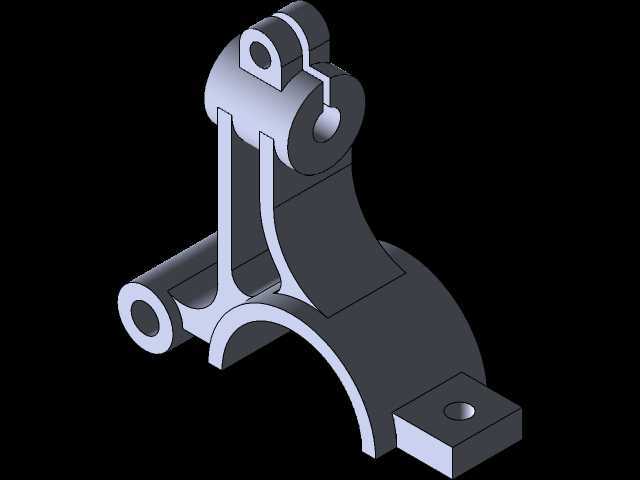

　　从结构设计思路来看，整个零件采用一体式铸钢毛坯加工成型，避免了多零件拼接带来的装配间隙，长期受振动工况下也不会出现连接松动的问题。主体的半圆弧抱紧面半径为40mm，对应适配的被夹持件外径公差范围控制在h7到h9之间，圆弧面的粗糙度设计为Ra3.2，既保证足够的接触摩擦力，又不会因为加工精度过高提升不必要的制造成本。弯臂部分的过渡处全部采用圆角过渡，其中主弯臂的内圆角为R20、外圆角为R40，这种大圆角设计能有效降低夹紧受力时的应力集中系数，经过有限元受力校核，在承受1200N的径向夹紧力时，弯臂过渡处的最大应力仅为材料屈服强度的32%，完全满足长期反复装夹的疲劳强度要求。

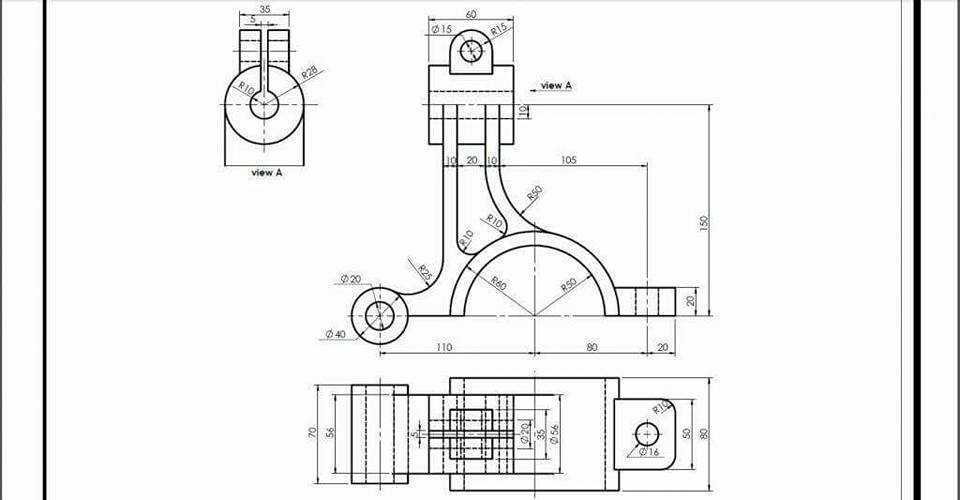

　　尺寸与安装边界方面，整个夹具的横向安装总跨度为190mm，其中半圆弧中心到下端固定孔的中心水平距离为80mm，到上端铰接耳的中心水平距离为110mm，安装时下端的Φ16固定孔可配合M14的螺栓实现基座固定，固定孔的沉台深度为5mm，能保证螺栓头完全沉入零件表面，不会突出干涉被夹持件的安装。上端的铰接耳部分开有Φ15的销轴孔，孔中心到零件最顶端的距离为35mm，铰接耳的厚度为20mm，可配合对应的压盖、锁紧螺栓实现抱紧间隙的微调，适配一定公差范围内的被夹持件直径，不需要针对每一种管径单独制作夹具。侧向的定位凸台宽度为20mm，凸台上开有Φ11的安装孔，可在需要侧向限位的工况下加装定位销，限制被夹持件的轴向窜动，比如在辊筒轴端固定时，这个凸台可以顶住辊筒的轴承座端面，避免辊筒运转时出现轴向位移。

　　从功能特性上看，这种一体式夹具相比传统的分体式抱箍，减少了一半的紧固螺栓数量，现场安装时只需要锁紧上端的一根铰接螺栓，就能实现整个圆弧面的均匀抱紧，安装效率提升60%以上。零件的壁厚设计经过优化，主圆弧部分的壁厚为8mm，弯臂部分的壁厚从8mm平滑过渡到上端铰接耳的15mm，在保证结构强度的前提下尽可能降低零件重量，单零件的成品重量控制在1.2kg左右，单人即可完成高空管路的安装作业，不需要额外的吊装辅助。另外在圆弧抱紧面的内侧，设计有深度0.5mm的网格防滑纹，不需要额外加装橡胶垫片就能提供足够的摩擦系数，在被夹持件表面有少量油污的工况下，也能保证夹紧力不出现衰减，避免管路滑落、轴件转动的问题。

　　在实际建模过程中，这类零件的建模重点在于弯臂部分的曲面过渡，需要保证各个圆角衔接处的曲率连续，避免加工时出现刀具啃刀的问题，同时所有的安装孔位都需要做同轴度、位置度的公差标注，其中下端固定孔与上端铰接孔的平行度公差控制在0.1mm以内，保证安装后夹紧力能均匀作用在被夹持件的整个圆弧面上，不会出现局部应力过大夹伤薄壁管件的问题。针对不同的使用工况，还可以在这个基础结构上做衍生修改，比如在半圆弧面加装聚氨酯垫层用于易碎管路的装夹，或者在弯臂处加长延伸臂用于大跨度的管路固定，核心的抱紧受力结构不需要做调整，就能适配多种不同的现场装夹需求。
