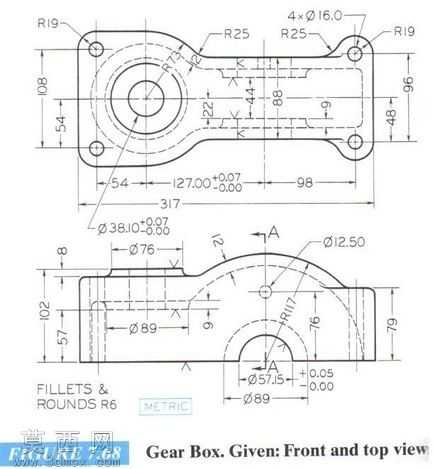

计算机辅助设计课程用齿轮箱壳体结构

本作品为计算机辅助设计课程创作的齿轮箱三维建模作品，建模阶段依托三维设计软件完成全参数化结构搭建，首先梳理齿轮箱的功能定位，明确其作为传动系统容纳构件的核心作用，围绕齿轮安装、轴系支撑、腔体密封的核心需求开展结构规划。建模过程中先绘制二维基准草图，确定箱体的整体轮廓尺寸，区分主腔体与侧部连接结构的边界，通过拉伸、切除等基础特征完成主体块的构建，针对安装法兰位置的螺栓孔，采用阵列特征保证孔位的均布精度，同时对腔体内部的避让空间做精准的尺寸校核，确保后续装配时齿轮、轴类零件不会与箱体内壁发生干涉。针对箱体侧部的连接凸台，采用放样特征实现不同截面的平滑过渡，还原铸件箱体的结构形态，对所有棱边位置添加符合铸造工艺要求的圆角特征，避免尖锐结构带来的应力集中问题，同时匹配实际铸件的生产工艺特性。材质设置阶段选用哑光工程塑料质感的材质参数，调整材质的漫反射、粗糙度数值，还原工业用玻纤增强尼龙箱体的视觉效果，渲染阶段采用柔和的侧方主光源搭配顶部补光，弱化生硬阴影，清晰呈现箱体的结构细节与曲面过渡，让观看者可以直观识别各部分的结构功能。设计思路上完全遵循机械设计课程的规范要求，从传动系统的布局需求出发，确定箱体的腔体容积、安装基准面的位置精度，兼顾结构强度与轻量化需求，在壁厚设计上采用均匀壁厚原则，避免壁厚差异过大导致的成型缺陷，同时在受力较大的轴承安装位置设置加强筋结构，提升局部结构刚度，保证轴系运转时的支撑稳定性。整个建模过程严格遵循参数化设计逻辑，所有特征尺寸均关联全局参数，后续若需调整箱体规格，仅需修改对应参数即可完成整体结构的更新，具备良好的可编辑性，能够充分体现计算机辅助设计课程中参数化建模、结构合理性校核、工艺适配设计的核心教学目标，也可作为齿轮传动相关结构设计的参考案例使用。
