饲料设备用立式分体式轴承座结构设计

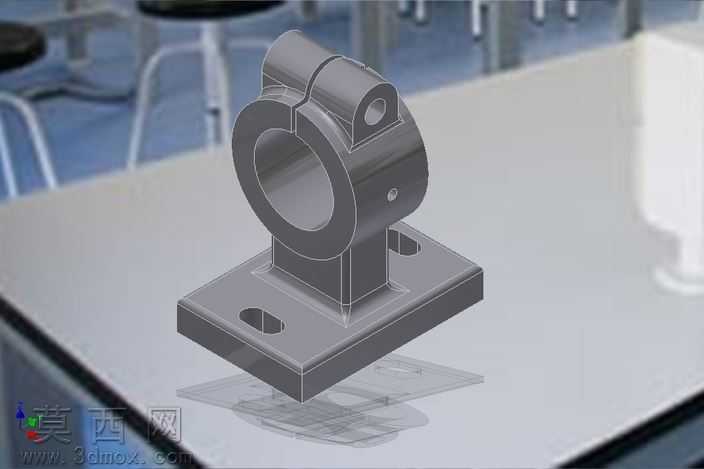

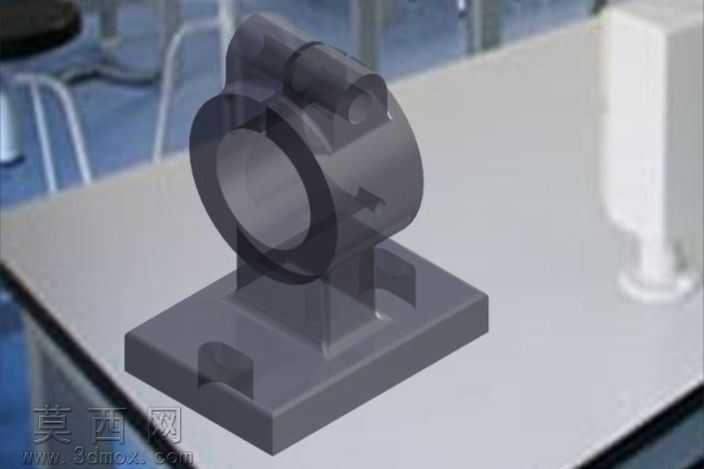

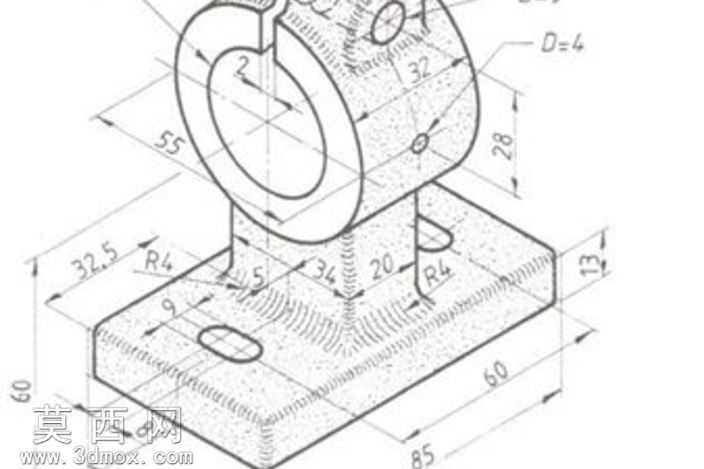

本作品为饲料加工设备配套使用的立式分体式轴承支撑座三维模型，建模过程严格遵循机械设计规范，先以基准平面定位确定安装底板的轮廓尺寸，通过拉伸特征生成带安装沉孔的方形底板，两个长圆形安装孔采用对称约束布置，可适配一定范围内的安装位置偏差，降低现场装配的对位难度。主体支撑立柱与底板采用一体化拉伸成型，保证结构连接强度，避免拼接结构带来的应力集中问题。上部的轴承抱箍采用分体对开式结构，通过侧边的紧固螺栓孔实现轴承的夹紧固定，这种分体设计无需从轴端穿装即可完成轴承的安装与拆卸，大幅降低饲料生产设备后期维护的拆装难度，适配饲料生产场景下设备需定期清理维护的使用需求。建模过程中对所有棱边做了工艺倒角处理，既避免尖锐边角带来的装配划伤风险，也符合铸造加工的工艺要求，避免铸件出现应力开裂问题。材质渲染阶段，主体结构采用哑光铸铁材质表现，还原五金铸件的真实质感，安装孔、螺栓孔等机加工面做了金属光泽的差异化处理，清晰区分铸造面与机加工面的视觉差异。结构设计上充分考虑饲料生产环境的使用特性，整体结构无多余的凹陷死角，避免饲料粉尘堆积残留，降低设备清理难度与粉尘霉变带来的卫生风险。抱箍内孔与轴承外圈的配合尺寸严格按照公差要求建模，保证轴承安装后的同轴度，支撑立柱的厚度经过结构强度校核，可承受饲料设备传动轴运转过程中的径向载荷与小幅振动，避免长期使用出现支撑变形问题。模型的细节处理到位，包括分体抱箍的合模面、安装孔的沉头深度、螺栓过孔的间隙都做了精准还原，可直接用于后续的工程图导出、装配干涉检查以及生产加工参考，也可作为同类饲料输送、搅拌设备的轴承支撑结构设计参考模板，帮助设计人员快速完成同类型零件的结构适配与方案调整。
