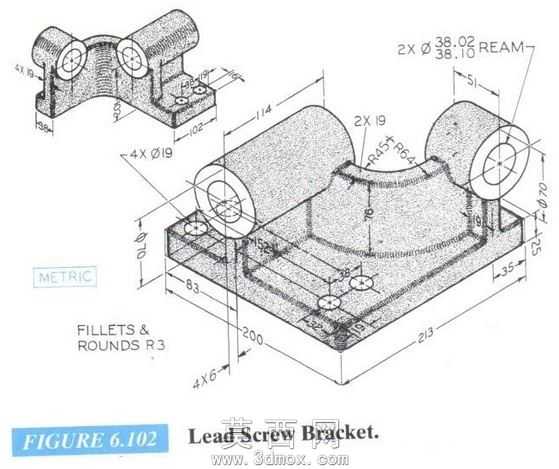

本作品为计算机辅助设计课程作业产出的丝杠支撑支架结构,整体建模过程依托三维参数化设计软件完成,从二维草图绘制阶段便严格遵循机械零件设计的尺寸规范与装配逻辑,先绘制底座的安装基准轮廓,通过拉伸凸台命令生成带安装孔的底座基体,底座上预留的四个沉头安装孔可实现支架在设备安装面的稳固固定,孔位间距与孔径均按照通用丝杠安装的配套尺寸设定,保证后续装配的适配性。在主体支撑结构的建模中,通过多基准面的草图绘制与特征叠加,构建出两侧高低错落的支撑臂结构,其中一侧的圆筒状轴套结构为丝杠的穿装支撑位,轴套的内孔尺寸与对应规格丝杠的轴径做公差适配设计,轴套外壁做了均匀壁厚处理,既保证支撑强度,又合理控制零件整体重量。另一侧的支撑臂设置了对应的定位卡槽与辅助安装孔位,可配合轴套侧的支撑结构实现丝杠的径向与轴向限位,避免丝杠传动过程中出现窜动问题。建模过程中对零件的所有棱边都做了合理的圆角过渡处理,既消除零件加工过程中的应力集中隐患,也让零件外观更符合工业设计的审美要求。渲染阶段采用了哑光金属材质模拟钢制机加工零件的真实质感,通过调整环境光与反射参数,还原出金属零件表面经过铣削加工后的细腻纹理,搭配浅灰色的纯色背景突出零件本身的结构特征,渲染视角选择斜45度俯视角度,可同时展现底座的安装结构、两侧支撑臂的形态以及轴套的中空结构,让观看者能清晰理解零件的整体构造与功能分区。整个设计从功能需求出发,以支撑丝杠、保证丝杠传动稳定性为核心目标,结构设计紧凑合理,没有冗余的特征结构,所有特征都服务于零件的支撑、安装、定位功能,既满足课程作业对三维建模能力的考核要求,也具备实际机械结构中的应用参考价值,可作为小型传动机构中丝杠支撑部件的设计参考方案。
- 全部评论(0)
- 模板大小 848.49 KB
- 售价 10金币
- 浏览次数
- 系统要求 Autodesk Inventor2010,效果图,STL,其它,
- 软件分类 通用机械零部件
