机架幻灯片机械结构三维设计作品

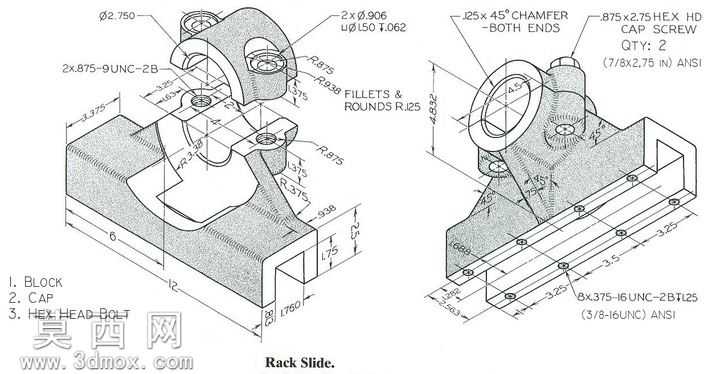

本作品为机架幻灯片机械结构的三维建模成果，建模过程严格遵循机械设计规范，以工程实际应用需求为核心导向开展设计。建模阶段首先梳理整体装配逻辑，将整体结构拆解为基座支撑主体、弧形铰接安装座、紧固件连接位三大核心模块，先完成基座主体的基础特征搭建，精准还原基座底部的定位安装平面、侧边的加强筋结构，以及基座上预设的多组螺栓安装孔位，确保基座的支撑强度与安装适配性符合机械传动部件的使用要求。针对弧形铰接安装座部分，建模时重点还原其圆弧铰接面的同轴度参数，精准绘制铰接孔的内径尺寸、孔位周边的倒角结构，同时还原安装座与基座连接部位的过渡圆角，避免应力集中问题，所有圆角、倒角参数均严格匹配工程图标注的R1.25、0.125*45°等设计数值，保证结构的工艺合理性。在紧固件装配部分，完整还原配套的六角头螺栓、内六角圆柱头螺钉的标准件结构，明确标注对应螺纹规格为875-9UNC-2B、375-16UNC-2B等英制螺纹参数，还原每一处螺纹孔的位置精度，确保装配时各部件无干涉、配合间隙符合装配公差要求。材质设置阶段，为基座与铰接座主体赋予铸铁材质，调整材质表面粗糙度参数还原铸件的哑光金属质感，为标准紧固件赋予镀锌钢材材质，突出紧固件的金属光泽与表面处理特征，渲染阶段采用等轴测视角展示整体结构，同时搭配半透明剖视效果展示内部铰接部位的配合关系，清晰呈现整体结构的装配逻辑。设计过程中重点考量结构的滑动稳定性与铰接转动灵活性，对滑动接触面的平面度、铰接孔的同轴度进行参数化约束，确保模型不仅具备外观展示效果，更可直接用于后续的工程分析、加工工艺编制以及装配指导，完整还原了机械零部件从二维工程图到三维参数化模型的转化过程，所有结构特征均与二维工程图的尺寸标注一一对应，无遗漏特征、无参数偏差，可满足机械设计教学、零部件加工参考等多场景使用需求。
