重金属风格CD光盘收纳盒外观结构设计

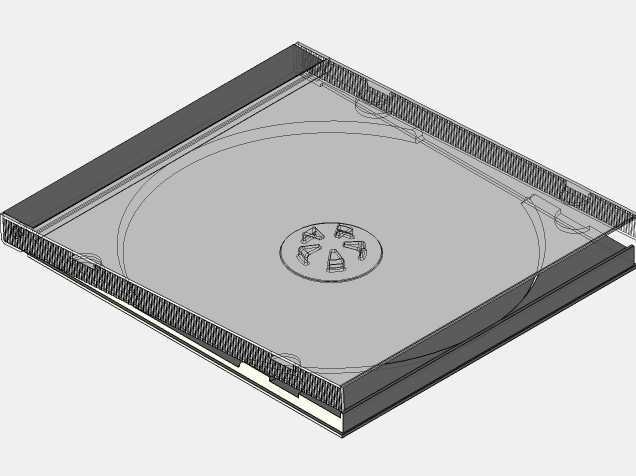

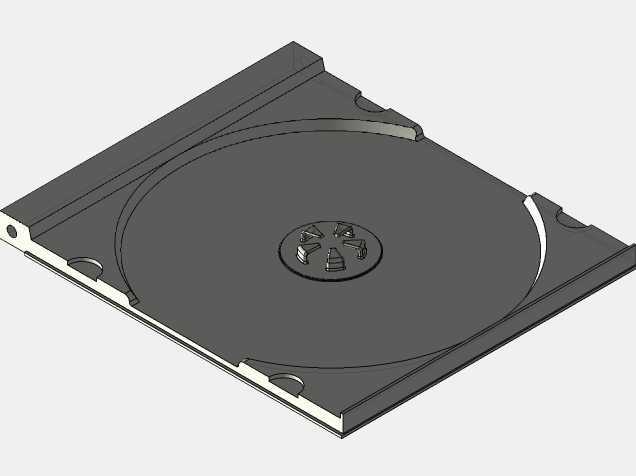

　　本次呈现的CD光盘收纳结构，核心服务于实体音乐唱片的存储、展示与流通场景，覆盖音像制品零售、个人藏品收纳、周边文创衍生等多个实际使用场景，区别于普通工业零件的功能导向，该结构需要同时兼顾碟片防护、视觉展示、开合耐用性三个核心需求。从实际使用逻辑出发，日常场景中这类CD盒需要承受频繁的开合操作、堆叠存放的压力、运输过程中的磕碰，因此结构设计上首先要保证内部碟片固定卡位的可靠性，中心的碟片卡扣采用弹性悬臂结构，按压中心即可轻松取出碟片，松开时能牢牢卡紧光盘内圈，避免运输过程中碟片脱落刮花数据面。壳体的开合采用铰链式连接结构，沿后盖一侧设置一体化的薄型铰链，依靠塑料本身的韧性实现反复翻折，开合角度控制在150度左右，

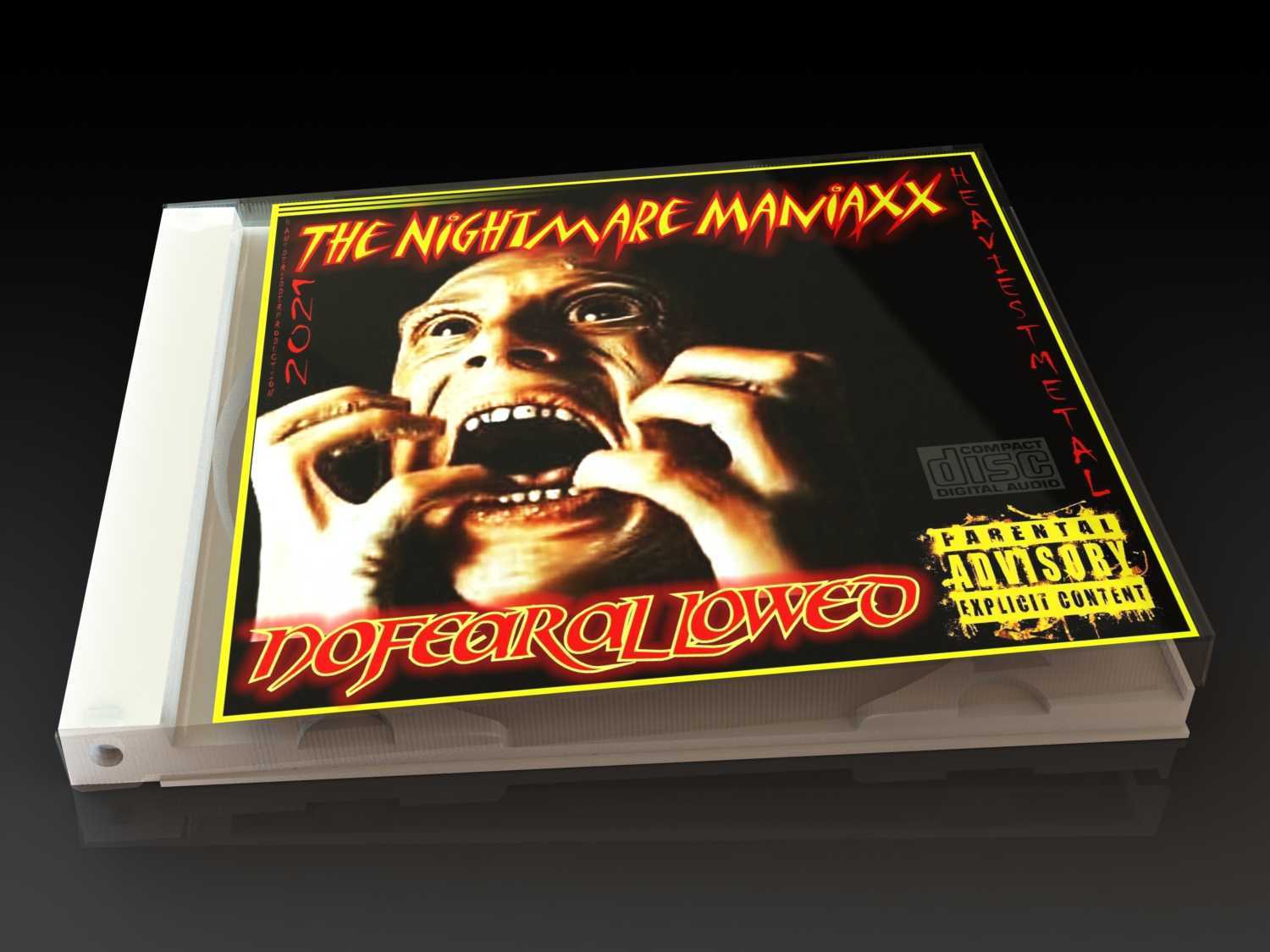

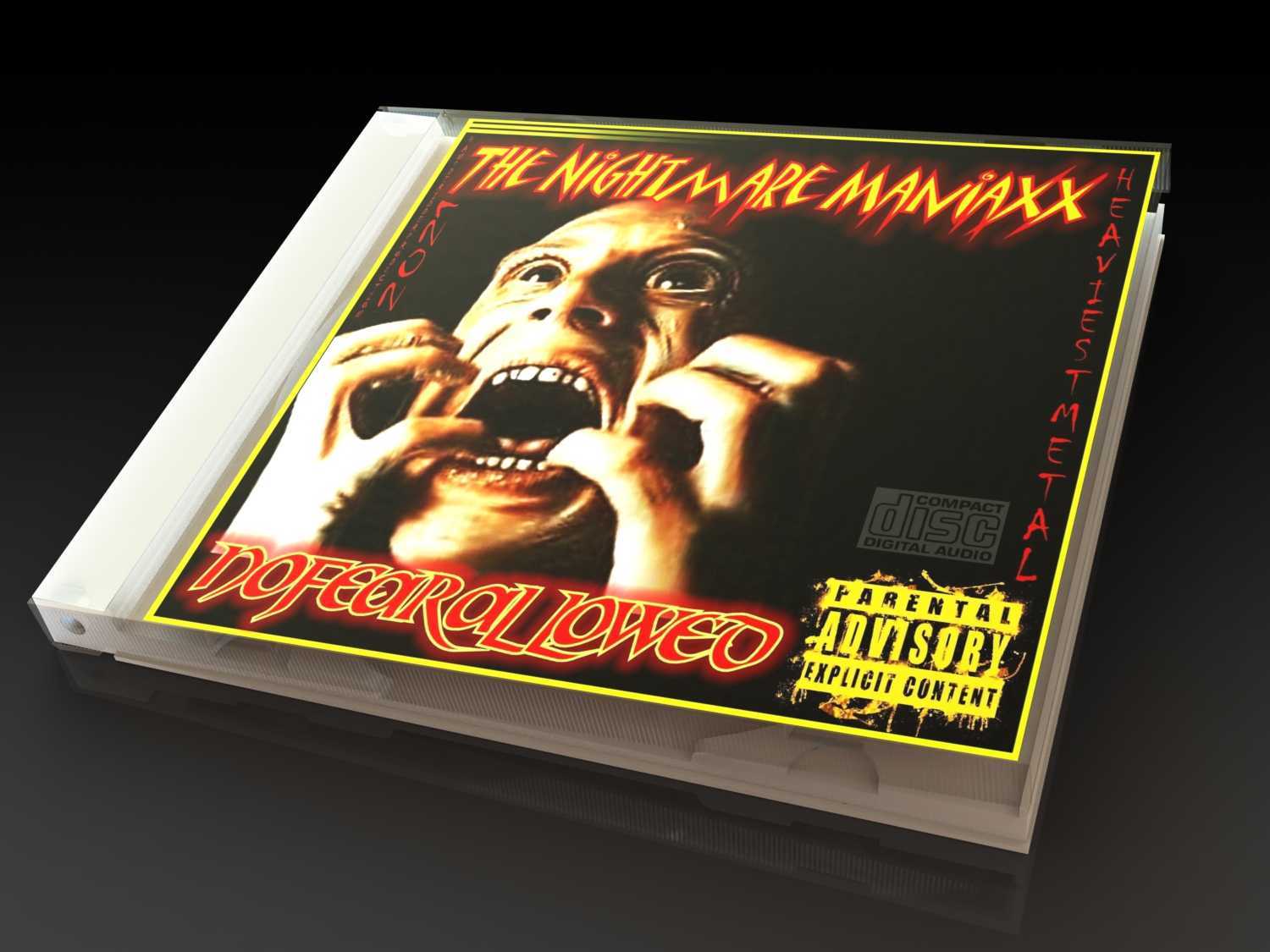

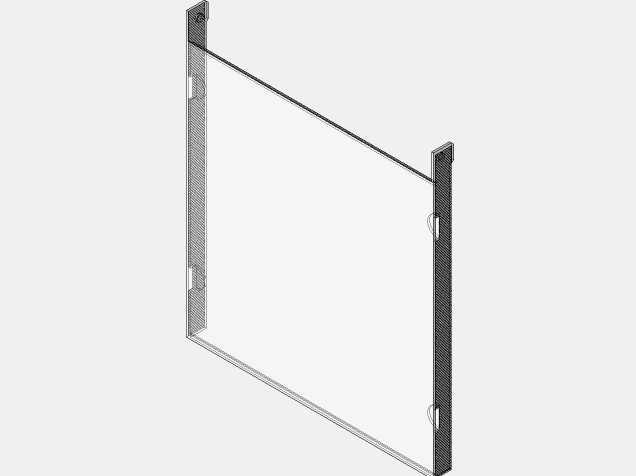

　　既可以完全翻开方便取放碟片，又不会因为开合角度过大导致铰链断裂，经过反复开合测试，常规PC材质下该结构可以承受千次以上的翻折不出现白痕或断裂。外形尺寸上完全遵循标准CD盒的通用安装边界，外部长宽尺寸控制在142mm*125mm，厚度10mm，适配市面上所有标准CD收纳架、碟片包的卡位尺寸，不需要额外调整存储容器的规格，能够直接兼容现有音像制品的流通包装体系。前盖采用高透明PS材质，厚度1mm，保证封面插页的视觉展示效果不受遮挡，插页槽设置在前盖内侧，预留0.5mm的间隙，可以容纳12页以内的歌词本与封面印刷页，插取顺畅不会出现卡纸问题。设计思路上没有采用常规的简约光面壳体，而是结合重金属音乐的视觉风格，

　　对盒面的封面区域做了针对性的视觉适配，封面印刷区域的色彩与图形完全贴合重型音乐的视觉特质，同时壳体边缘做了0.5mm的圆角处理，避免锋利边缘划伤使用者，也减少堆叠存放时的应力集中导致的边角开裂。从结构强度角度考虑，壳体的四个边角做了局部加厚处理，厚度提升至1.8mm，因为日常使用中摔落、磕碰最容易受损的就是边角位置，局部加厚可以在不整体增加壳体重量、不提升过多材料成本的前提下，大幅提升抗冲击能力。后盖内侧设置有四个定位凸点，当盒体闭合时，凸点刚好抵在前盖内侧的对应位置，避免闭合状态下前后盖发生相对位移，也能防止外力挤压时盒体过度变形压到内部的光盘表面。实际生产中该结构可以采用一体注塑成型工艺，除了内部的碟片卡扣小零件外，

　　壳体主体仅需要前后盖两个模具零件，组装效率高，适合大批量生产，材料选择上常规使用透明PS做前盖、黑色HIPS做后盖，兼顾透明度、韧性与成本控制，如果需要更高的抗摔性能，也可以替换为PP材质，只需要调整注塑工艺参数即可适配。在唱片零售场景中，该结构可以直接在外侧包裹热缩膜，配合封条实现全新未拆封的展示效果，热缩膜收缩后不会因为盒体的边角结构出现褶皱，因为所有边缘都做了顺滑的圆角过渡，热缩后贴合度更好。个人收藏场景下，该结构的闭合间隙控制在0.2mm以内，可以有效阻挡灰尘进入盒内部，避免光盘长期存放时表面积灰影响读取效果，同时也能减少空气中的水汽对光盘金属反射层的氧化侵蚀，延长藏品的保存寿命。不同于定制化的异形唱片包装，该结构完全兼容现有CD生产线的封装流程，不需要对现有自动化装盒、封装设备做任何改造，可以直接上线生产，大幅降低了文创周边、独立唱片发行的包装成本。
