可调节螺纹支撑脚结构三维设计

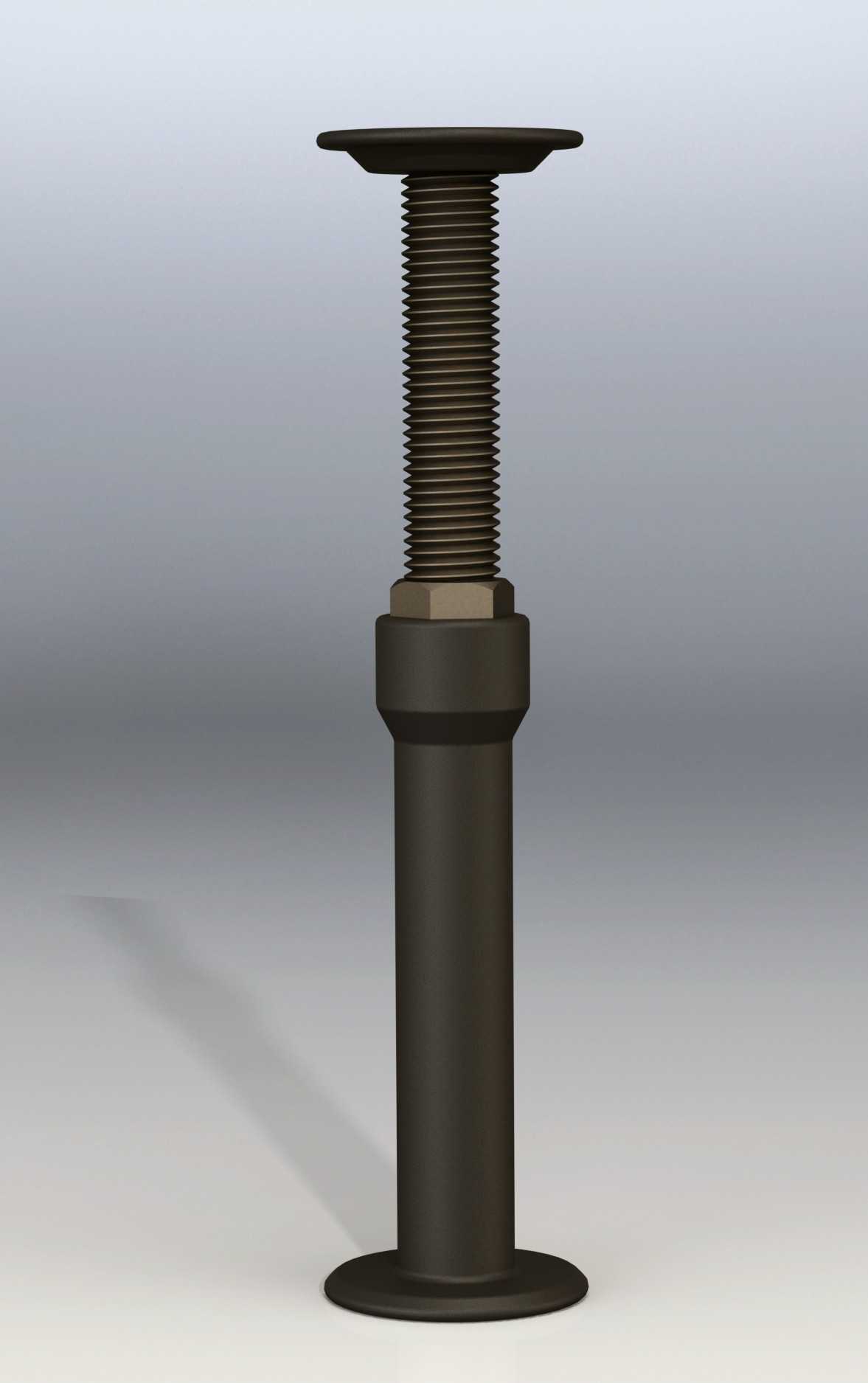

　　这款可调支撑脚是工业设备、工装台架、商用柜体安装场景中极为常用的支撑调平构件，日常在车间生产线的轻型工装架、仓储货架、办公设备底架、食品加工输送线支脚、实验室操作台底部都能见到这类构件的身影，核心作用是在地面存在不平整误差时，通过调节结构补偿地面高度差，保证搭载的设备或架体处于水平状态，避免因架体倾斜导致的设备运行偏移、物料滑落、结构受力不均等问题。从结构设计逻辑来看，整个构件采用三段式同轴布局，上下两端为圆形法兰盘结构，上端法兰用于和被支撑设备的底部框架贴合安装，法兰面预留的安装孔位可通过螺栓与架体底梁锁紧，保证支撑脚与架体连接无相对窜动；下端法兰为接地端，盘面做了加大直径设计，能够增大与地面的接触面积，降低单位面积的地面压强，

　　避免在环氧地坪、实木地板等偏软质地面上压出凹痕，同时大直径接地面也能提升支撑的抗滑移能力，减少设备受外力碰撞时出现的位移风险。中间的调节段采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，且螺纹副的间隙更容易控制，调节时的阻尼感均匀，不会出现卡顿或空程问题，配合螺纹段上的锁紧螺母，在调整到目标高度后，将锁紧螺母向上旋紧抵靠在上端法兰的下端面，即可锁死调节后的高度，避免设备运行过程中受振动影响导致螺纹回转、支撑高度发生变化。中间的立柱段做了等直径光轴设计，光轴部分的直径略大于螺纹大径，一方面能够提升整个支撑脚的抗弯截面模量，在支撑脚承受偏载载荷时，避免螺纹段因应力集中出现弯曲变形，

　　另一方面光轴表面做了氧化发黑处理，能够提升构件的防锈能力，适配车间多油污、多湿气的使用环境。在安装边界设计上，上端法兰的安装孔采用长圆孔与圆孔组合的布局，允许安装时存在一定的位置误差，降低架体底梁的加工精度要求，不需要在架体焊接时严格保证安装孔的同轴度，现场安装时可在小范围内调整支撑脚的固定位置；螺纹调节行程覆盖了常规地面不平的误差范围，能够满足大多数室内安装场景的调平需求，不需要额外加装垫片来补偿高度差。设计过程中需要重点考量螺纹副的受力匹配，当支撑脚处于最大伸出长度时，整个构件的受力薄弱点在螺纹啮合的最上端位置，因此在建模时需要对该位置做圆角过渡处理，减少应力集中系数，同时锁紧螺母的厚度需要满足螺纹啮合圈数的要求，

　　保证锁紧时的摩擦力足够抵抗日常使用中的振动松脱。接地法兰的底面可以根据使用场景选配防滑橡胶垫，橡胶垫通过沉头螺钉固定在接地法兰下端面，既可以进一步提升防滑性能，也能避免金属法兰与地面硬接触产生的划伤，同时还能吸收一部分设备运行传递到地面的振动，降低车间的噪音传导。这类支撑脚的选型通常需要根据被支撑设备的总重量来确定单脚的额定载荷，建模时需要保证螺纹的啮合长度、光轴的直径、法兰盘的厚度都与额定载荷相匹配，避免出现过载变形的问题；同时调节力矩的设计也需要符合人工操作的习惯，不需要借助过大的工具即可完成高度调节，单人即可完成整台设备的调平作业，大幅提升现场安装的效率。
