直柄麻花钻工业切削刀具三维建模作品

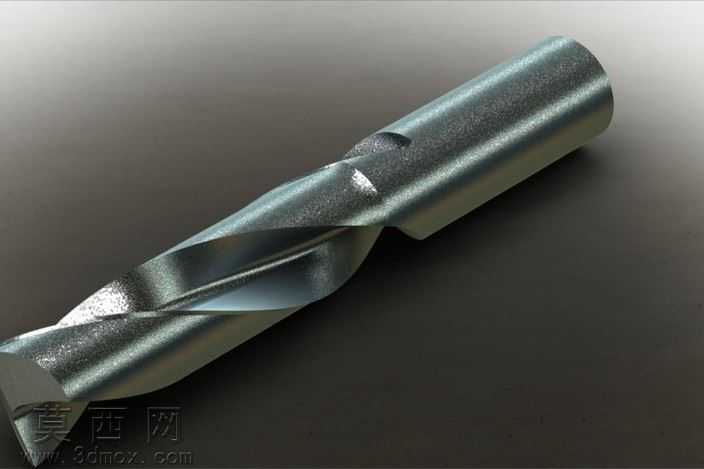

本作品为直柄麻花钻的三维建模成果，建模过程依托三维参数化设计软件完成，整体建模逻辑遵循机械加工刀具的真实生产尺寸规范，从钻柄到钻尖的各段结构均按照标准麻花钻的几何参数进行精准绘制。建模初期先梳理麻花钻的结构组成，将整体拆分为直柄夹持段、刃带过渡段、螺旋排屑槽段、钻尖切削段四个核心部分，首先通过旋转凸台命令生成钻头的圆柱基体，确定整体的外径与总长度参数，保证直柄部分的圆柱度符合装夹要求，为后续的夹具适配模拟提供准确的几何基础。在螺旋排屑槽的建模环节，采用螺旋线引导扫描切除的方式完成，精准控制螺旋角的角度参数，确保排屑槽的螺旋升角符合高速钢钻头的通用设计标准，槽体的截面轮廓经过反复调整，还原真实钻头排屑槽的圆弧过渡形态，既保证切屑可以顺着螺旋槽顺利排出，也兼顾了钻芯厚度的渐变设计——从钻尖位置向柄部方向钻芯厚度逐步增加，以此提升钻头整体的结构刚性，避免钻孔作业时出现钻头折断的问题。钻尖部分的建模是整个作品的细节重点，通过多基准面绘制切削刃轮廓，采用拉伸切除与角度约束结合的方式，精准还原118度标准顶角的主切削刃结构，同时绘制出横刃、副切削刃以及刃带的细节结构，刃带部分保留了微小的凸起宽度，还原真实钻头钻孔时的导向作用，减少孔壁与钻头本体的摩擦面积。材质与渲染环节，为模型赋予了高速钢材质的外观属性，调整金属材质的粗糙度参数，还原磨制钻头表面的细微磨砂金属质感，通过环境光的多角度打光，突出螺旋槽面的金属反光特性，让切削刃的锋利质感得到充分展现，渲染背景采用低饱和度的深灰色调，将视觉焦点集中在钻头本身的结构细节上。整个建模过程严格遵循机械刀具的设计规范，所有几何参数均参考通用直柄麻花钻的行业标准，模型结构完整无几何错误，既可以作为机械加工教学的演示模型，也可用于钻孔加工工艺的模拟仿真使用，完整还原了标准麻花钻从夹持端到切削端的全部结构特征，细节处的倒角、过渡圆弧均做了还原处理，没有忽略实际生产中刀具的工艺细节。
