ledengine5w大功率LED光源发射器结构模型

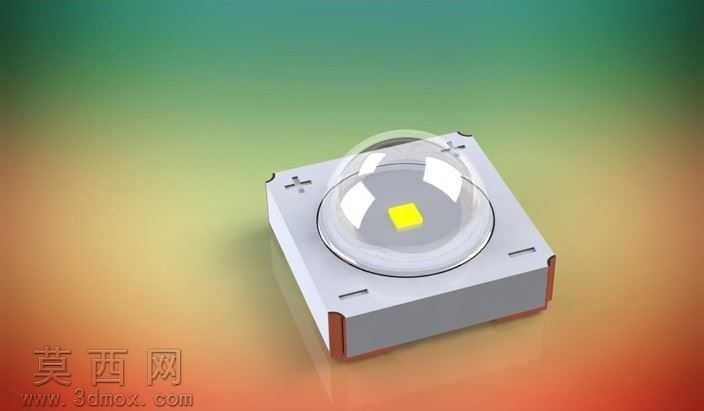

本模型为ledengine5w功率规格的LED发射器三维结构模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循大功率LED封装器件的实际生产尺寸规范，完整还原了该款5W LED发射器的全部结构细节。模型主体分为陶瓷散热基座、固晶区、球形光学透镜、正负极标识区四个核心结构部分，建模时首先绘制方形基座的二维草图，对基座边角做微小倒角处理还原实际器件的防磕碰结构，同时在基座侧边预留封装卡扣的开槽结构，通过拉伸凸台命令生成基座主体，基座侧边的红棕色封边结构采用单独拉伸特征制作，还原陶瓷基座与侧边封装层的材质分界。基座中心的固晶区域做下沉式台阶设计，中心的黄色LED发光芯片采用小尺寸方块拉伸建模，精准还原芯片的安装位置与尺寸比例。覆盖在芯片上方的球形光学透镜是建模的重点部分，采用旋转凸台命令生成半球形透镜主体，对透镜边缘做贴合基座的切边处理，保证透镜与基座安装面的完全贴合，还原透镜的聚光光学结构特性。材质渲染阶段，为陶瓷基座赋予哑光浅灰白色陶瓷材质，调整材质粗糙度模拟陶瓷基座的磨砂散热表面质感；侧边封边赋予红棕色半哑光封装材质，还原封装胶层的视觉效果；中心LED芯片赋予高饱和度暖黄色自发光材质，模拟芯片通电后的发光状态；球形透镜赋予高透光率透明PC材质，调整材质的折射度与反射参数，还原光学透镜的通透折射效果，同时在透镜表面添加微弱的环境反射，提升渲染真实感。建模过程中对各部件的装配关系做了精准配合，透镜与基座采用同轴心配合与面重合配合，保证结构装配逻辑符合实际生产要求，所有特征均保留完整建模历史，可根据设计需求调整功率尺寸、透镜曲率、基座大小等参数，可用于LED照明产品的结构设计验证、光学方案模拟、产品展示演示等场景，完整还原了5W大功率LED发射器的工业设计细节与结构特性。
