50瓦功率LED集成光源模组结构设计

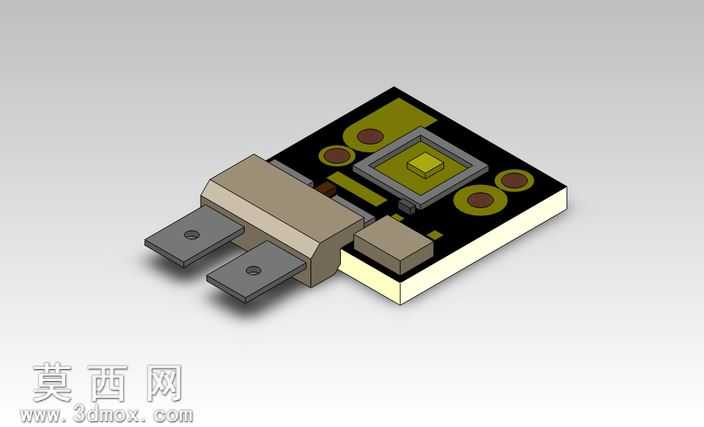

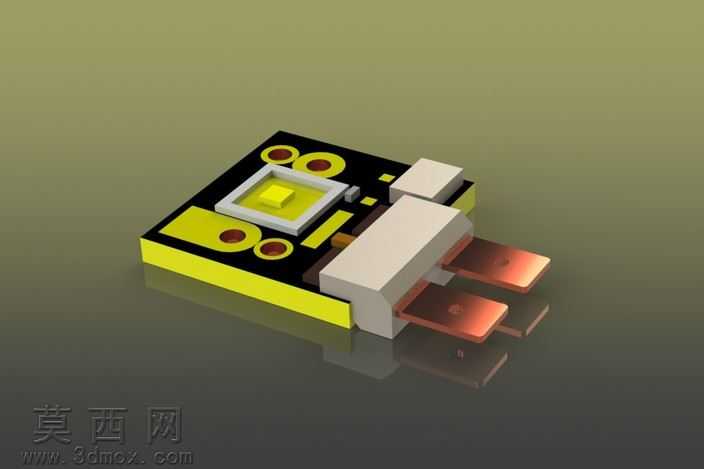

本作品为50瓦功率型LED光源模组的三维参数化建模成果，建模过程中严格遵循大功率LED器件的实际生产工艺与装配逻辑，完整还原了模组各组成部分的结构特征与装配关系。建模初期先梳理大功率LED的核心构成：高导热基板、LED发光芯片、焊盘电路、输入接插件、外围阻焊层、辅助电子元件，按照从基底到上层元件的顺序逐步搭建模型，确保各部件的尺寸比例符合50瓦功率LED的行业通用规格。基板部分采用分层建模思路，分别构建金属散热基层、绝缘介质层、铜箔电路层，通过不同材质的区分还原PCB板的真实质感，铜箔电路层上精准绘制了大电流承载所需的加宽走线，以及对应芯片、元件的焊盘位置，焊盘的圆形、方形轮廓严格匹配实际焊接需求。中心发光区域采用嵌套式建模，先构建围坝结构，再放置方形大功率LED芯片，芯片表面的荧光胶层通过半透明材质参数调整，还原出荧光胶覆盖芯片的视觉效果，围坝的高度、厚度均参考实际大功率COB光源的尺寸设定，保证结构合理性。输入接插件部分还原了插片式电源接头的结构，包括金属插片的固定孔位、塑料绝缘基座的卡扣结构，插片的厚度、间距符合大电流输入的安规要求，接插件与基板的连接位置做了贴合处理，还原焊接装配后的状态。基板上的辅助元件包括贴片式电阻、电容类元件，按照实际电路布局放置在对应位置，元件的尺寸、焊盘匹配度经过反复调整，避免出现装配干涉。渲染阶段针对不同部件设置差异化材质参数：金属插片采用带轻微磨砂质感的金属材质，还原镀锡插片的哑光金属光泽；塑料基座采用浅灰色硬质塑料材质，添加细微的表面颗粒感模拟注塑件的真实质感；PCB基板的阻焊层采用哑光黑色材质，铜箔走线采用亮铜色金属材质，通过粗糙度参数调整区分焊盘与走线的质感差异；LED芯片采用亮面半导体材质，荧光胶层设置半透明带轻微漫反射的材质参数，还原出荧光胶的透光特性；基板底部的散热层采用银白色金属材质，模拟铝基散热板的质感。建模过程中重点考量大功率LED的散热结构逻辑，基板的厚度、铜箔的走线宽度均按照50瓦功率的载流、散热需求设定，各元件之间的间距预留了焊接操作空间与电气安全间隙，接插件的结构设计保证电源连接的牢固性，整体模型装配完成后无结构干涉，各部件的位置关系完全符合实际产品的装配要求，可用于产品结构验证、装配演示、教学展示等场景。
