简易台式手动夹持虎钳三维结构设计

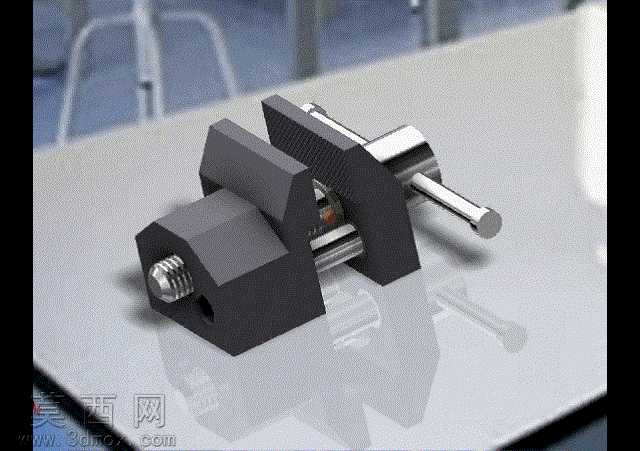

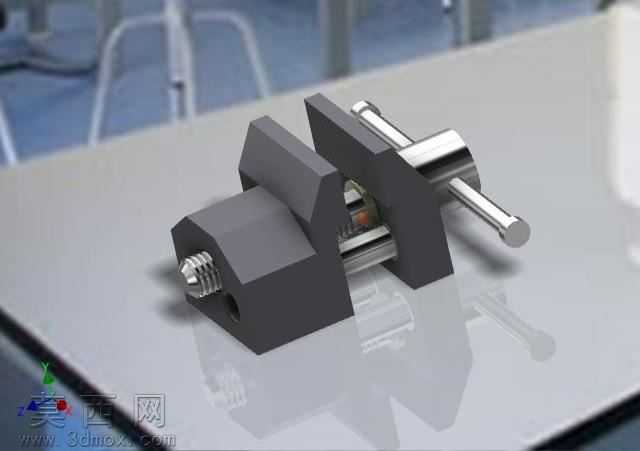

本作品为手动台式虎钳的三维参数化设计成果，整体建模过程遵循机械加工工装的实际设计逻辑，以SolidWorks为核心建模平台完成全零件的特征构建与总装配合。建模阶段首先从核心功能结构切入，先完成固定钳身的基体特征绘制，通过拉伸、切除命令构建出钳身的安装基准面、导轨滑槽、丝杠安装孔位，固定钳身采用灰铸铁类材质的哑光深灰质感渲染，还原工业级虎钳的厚重耐磨属性，表面做细微的磨砂颗粒质感处理，模拟铸件表面的真实肌理，避免塑料感的失真表现。活动钳身的建模严格匹配固定钳身的导轨配合尺寸，通过导轨面的间隙配合设定保证活动钳身可沿固定钳身顺畅滑移，钳口部位单独做齿面纹理的特征构建，通过阵列切除命令加工出交叉防滑齿纹，提升夹持工件时的摩擦力，渲染时钳口齿面做轻微的金属光泽提亮，突出高频使用部位的磨损质感。传动结构部分，建模时分别完成传动丝杠、调节手柄、锁紧螺钉的独立零件绘制，丝杠采用梯形螺纹特征构建，真实还原螺纹的牙型与导程参数，手柄与丝杠的配合采用同轴心配合加端面限位配合，保证转动手柄时可带动活动钳身完成开合动作，丝杠与金属手柄部位采用亮面金属材质渲染，表面做轻微的环境反射效果，突出机加工金属件的光滑精密质感，端部的滚花手柄做细密的网格纹理处理，还原手动调节时的防滑握持结构。整体装配完成后添加了全局的环境反射与地面阴影效果，将虎钳放置于浅灰色哑光工作台面上进行渲染，通过柔和的顶光与侧光搭配，清晰展现各部件的结构层次与装配关系，钳身底部的安装孔位也做了精确的特征还原，可直接用于后续的工程图导出或3D打印验证。设计过程中充分考虑手动虎钳的实际使用场景，整体结构精简无冗余零件，在保证夹持强度的前提下简化了非必要的复杂特征，既满足机械原理的演示需求，也可作为工装夹具设计的参考案例，各零件的配合间隙经过反复校验，不存在干涉问题，活动钳身的全行程开合动作可通过软件的运动仿真模块实现流畅模拟，直观展现手动虎钳的夹紧与松开工件的工作过程。
