镂空轻量化直排旱冰鞋刀架轮组设计

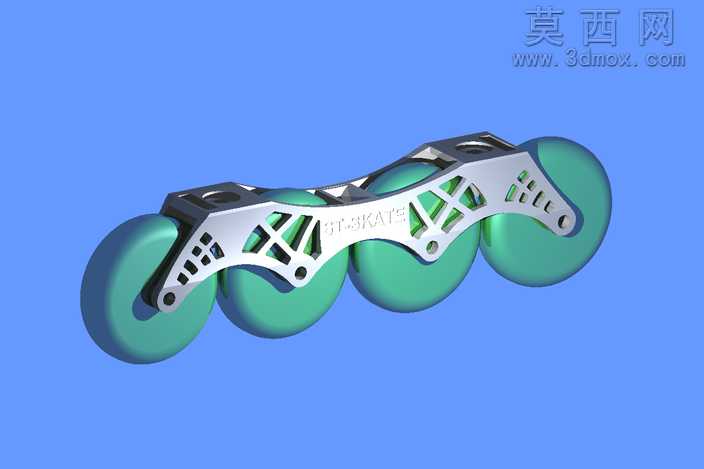

直排轮滑轮组的刀架受力工况远比静态载荷模拟复杂，侧向急刹时的偏载、落地冲击的瞬时峰值、长时间滑行的交变疲劳，都是传统实心刀架容易出现应力集中开裂的核心诱因。这款轮组的刀架采用渐变式镂空拓扑结构，没有照搬市面上等宽格栅的通用镂空方案，靠近轮轴安装位的镂空筋条做了3度的倾角偏移，刚好对应滑行时侧向力的传导路径，把原本集中在安装孔边缘的应力顺着筋条分散到整个架体，不会出现局部应力超过铝合金屈服强度的问题。轮体和刀架的配合间隙留了0.12mm的公差带，既不会因为间隙过小导致轮体转动卡涩，也不会因为间隙过大出现滑行时的轮体晃动，聚氨酯轮的轮毂嵌件做了滚花处理，和外圈聚氨酯材料的结合强度比光滑嵌件提升近四成，长时间高速滑行也不会出现轮毂和外圈脱层的问题。刀架表面的镂空边缘全部做了R0.8的圆角过渡，没有尖锐的直角棱边，一方面是避免加工时刀具走直角出现崩刀，另一方面也能消除直角处的应力集中点，就算做硬质阳极氧化处理，圆角处的氧化层厚度也能保持均匀，不会出现棱边处氧化层过薄容易磨损的情况。四个轮位的安装孔同轴度控制在0.05mm以内，穿钉穿过之后不会出现别劲的情况，轮体转动时的径向跳动量能控制在0.1mm以内，高速滑行时不会出现明显的震感。刀架上的品牌标识凹槽深度控制在0.3mm，既不会因为凹槽过深影响架体的结构强度，也能保证贴纸或者激光打标的标识清晰不突兀，轮体的弧形接触面做了渐变的硬度过渡，接触地面的外圈部分硬度稍高提升耐磨度，靠近轮毂的部分硬度稍低吸收路面震动，滑行时的脚感不会过于生硬。架体两端的安装孔位做了沉台设计，穿钉的头部可以完全沉入沉台内，不会突出架体表面剐蹭到障碍物，也能避免穿钉头部受到磕碰出现变形导致后续拆卸困难。镂空筋条的厚度从中间到两端做了渐变处理，中间受力最大的位置筋条厚度比两端厚1.2mm，在保证整体强度满足冲击测试要求的前提下，整个刀架的重量比同尺寸实心刀架轻了37%，长时间滑行不会给脚部增加多余的负重。轮体的颜色采用半透青绿色调，渲染时特意调整了材质的半透参数，光线穿过轮体边缘时会形成自然的透光效果，能直观展现聚氨酯材料的质感，不会像纯色渲染那样显得塑料感过重。
