直升机机载摄像环形增稳云台结构

该结构为适配直升机前端挂载的摄像增稳云台，主要应用于低空航拍、航测巡检、空中侦察等飞行作业场景，解决直升机飞行过程中机身振动、姿态倾斜、气流扰动带来的拍摄画面抖动、偏移问题，为机载摄像设备提供稳定的姿态承载平台，保障拍摄画面的清晰度与取景准确性。

在实际用途层面，该云台可搭载适配尺寸的摄像设备，在直升机完成飞行动作的过程中，通过多轴联动的结构调节抵消机身的姿态变化，让摄像设备始终保持预设的拍摄朝向，既可以完成固定方向的持续监控拍摄，也可通过遥控信号调整拍摄角度，完成不同视角的航拍作业，适配民用航拍测绘、电力线路巡检、林业火情巡查、应急搜救航拍等多种作业需求。

产品功能特性上，该云台采用环形多轴框架设计，具备俯仰、横滚两个核心方向的姿态调节能力，框架上集成的传动齿轮组可实现角度的精准微调，配合驱动结构可快速响应机身的姿态变化，实时修正摄像设备的角度偏差；整体框架采用轻量化镂空设计，在保证结构强度的前提下尽可能降低自身重量，减少对直升机前端载荷的影响，同时镂空结构可降低飞行过程中的风阻，减少气流对云台稳定性的干扰；各转动关节处设置限位结构，避免调节过程中出现线缆缠绕、结构碰撞的问题，保障飞行作业过程中的结构可靠性。

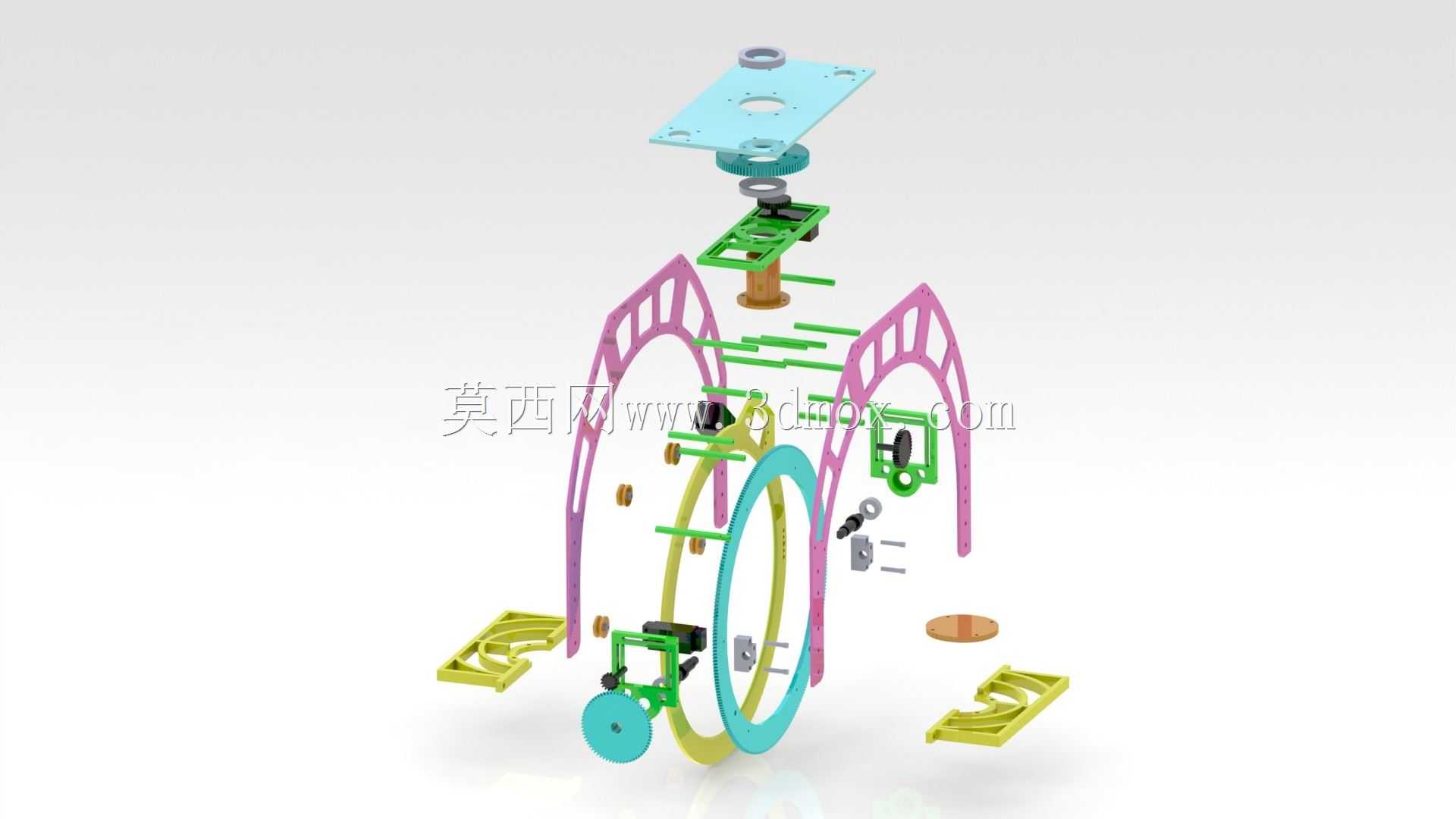

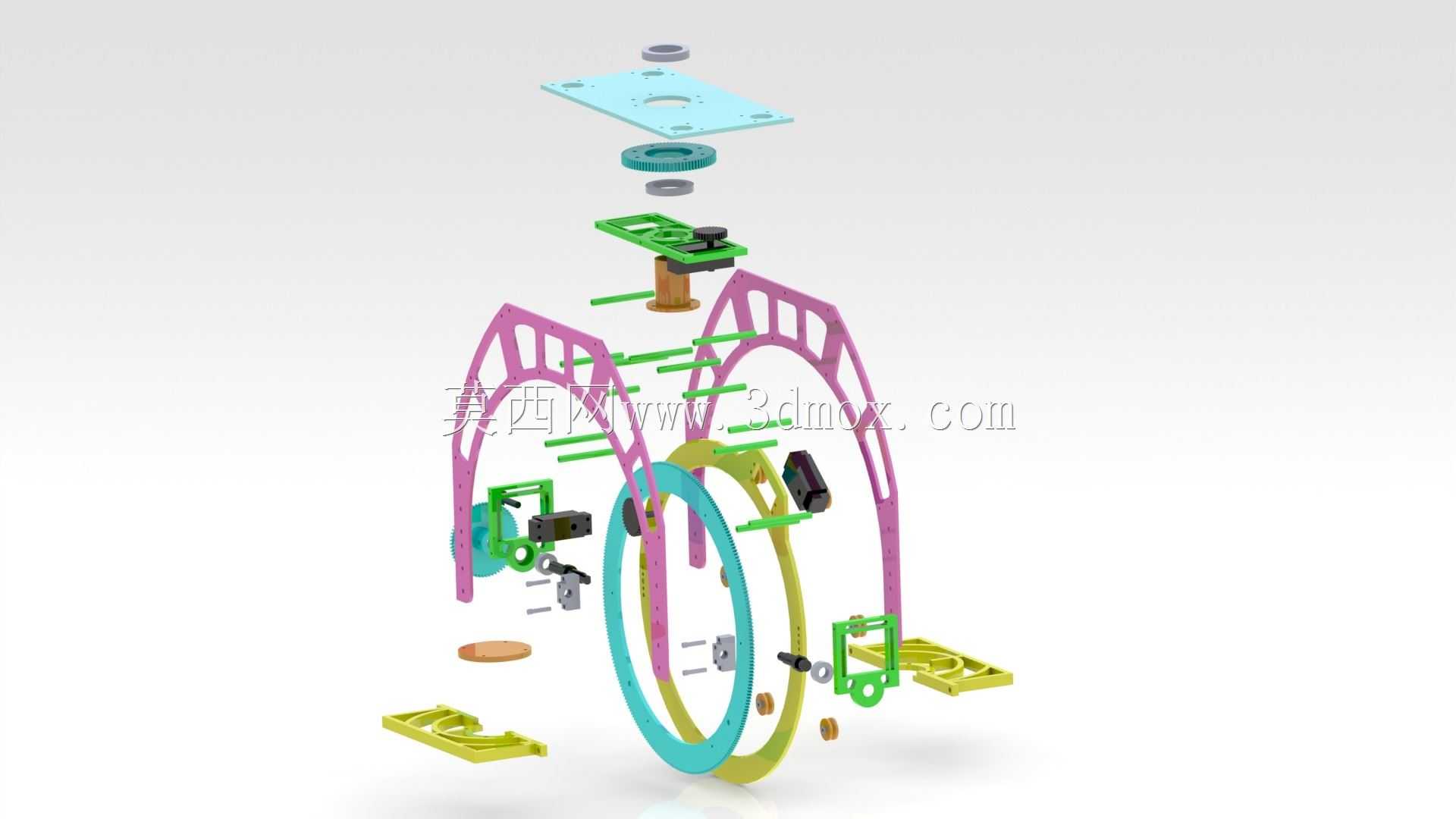

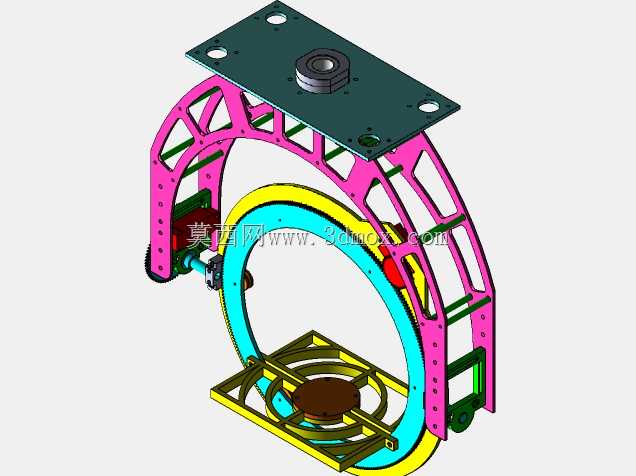

设计思路层面，该云台选用7075系列铝合金作为主体加工材料，这类材料具备高强度、低密度的特性，非常适合航空机载配件的轻量化高强度需求；整体采用拱形外框搭配环形内框的嵌套结构，外框通过安装位固定在直升机前端的预设挂载点上，内框承载摄像设备，内外框之间通过转动副连接，配合齿轮传动实现角度调节，结构布局紧凑，不会额外占用过多的机头空间；走线槽集成在框架内部，可将摄像设备的信号线、供电线以及云台的控制线路规整收纳在框架内部，避免飞行过程中线缆外露受气流拉扯损坏。

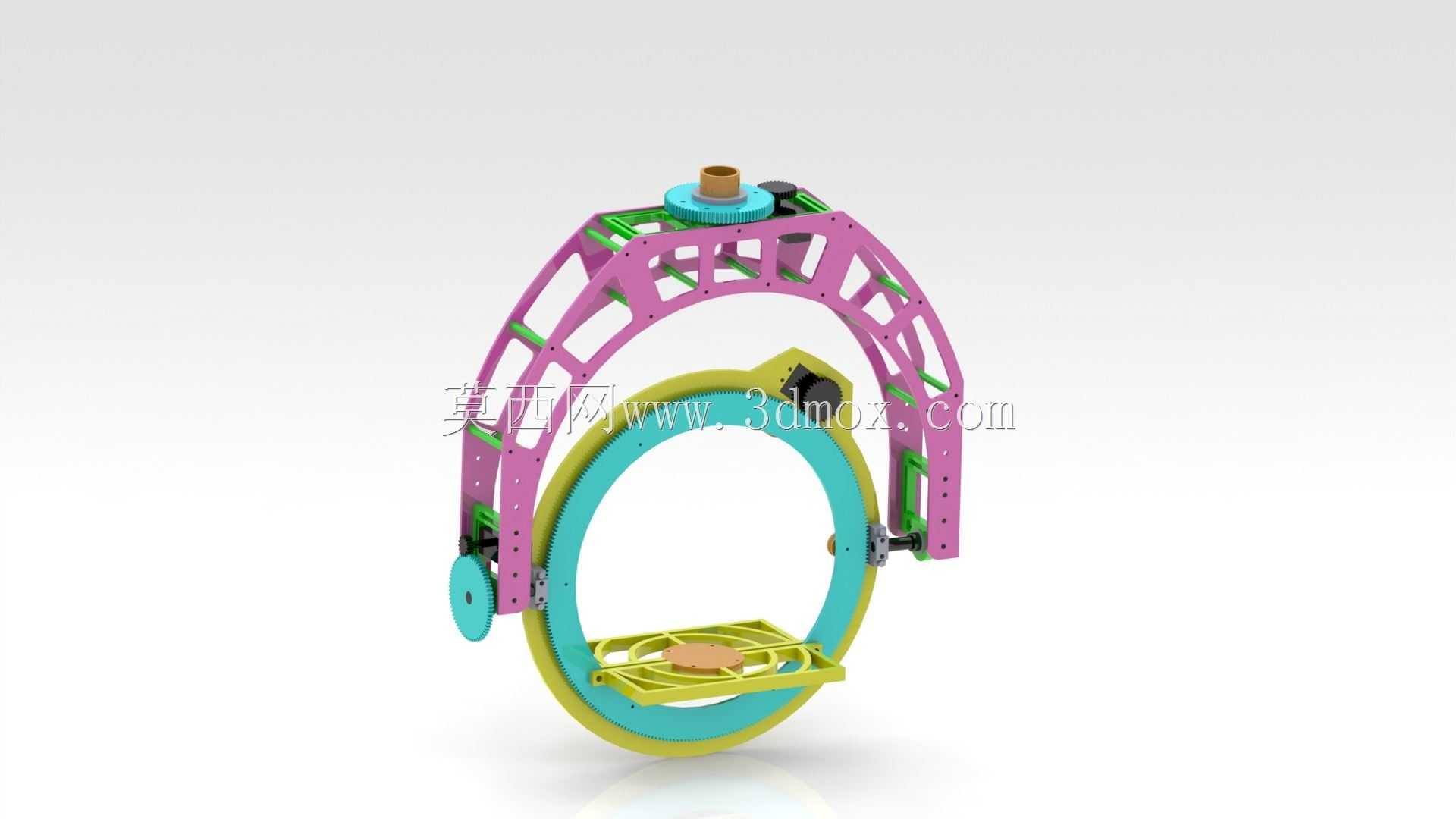

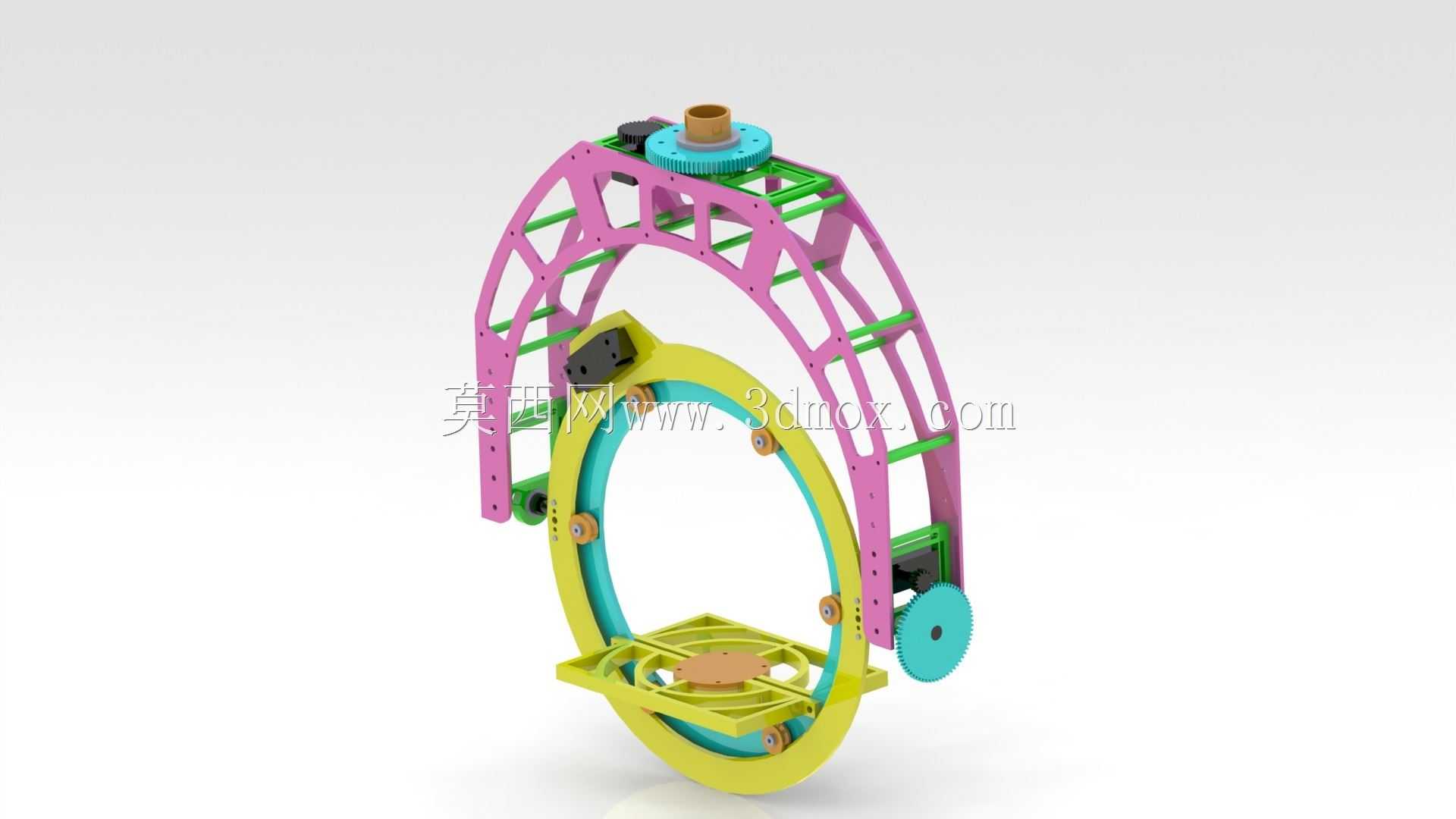

外形尺寸与安装边界方面，该云台整体为对称环形结构，外拱架的最大宽度适配常规直升机前端挂载点的安装间距，安装时仅需通过外框顶部的固定位与直升机预设的挂载支架连接即可，不需要对机身结构做额外改装；内框的承载平台尺寸适配主流的机载摄像设备，安装后摄像设备的镜头处于环形结构的中心位置，在云台全角度调节过程中，框架结构不会遮挡镜头取景范围；整体厚度控制在合理范围内，安装后不会超出直升机机头的正面轮廓过多，避免影响飞行过程中的气动布局，也不会干扰直升机前部其他航电设备的正常工作。
