手动压接式万向接头结构三维设计

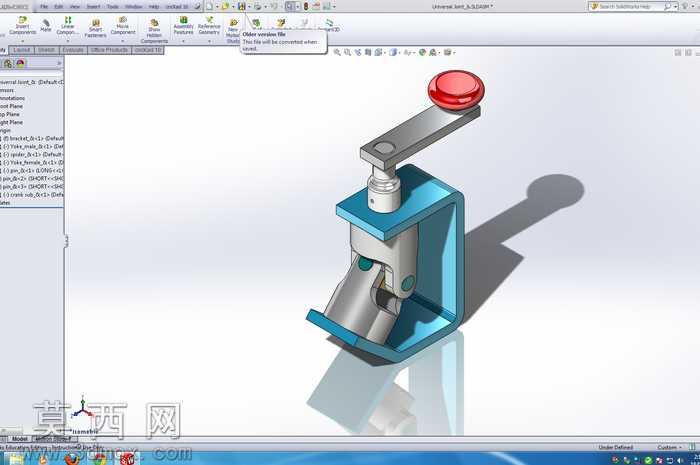

本作品采用三维参数化建模方式完成万向接头的全结构设计，建模过程遵循机械设计的装配约束逻辑，从基础零件的草图绘制开始，依次完成各部件的特征拉伸、切除、倒角、圆角等细节处理，保证每个零件的尺寸公差符合通用五金配件的加工规范。建模阶段重点还原了万向接头的铰接传动结构，通过同轴心、重合、角度限制等装配配合，完整呈现接头的多向转动调节特性，同时搭配手动压杆组件，清晰展示该类接头在手动压接类工装中的实际应用形态。渲染环节采用软件内置的真实感渲染模块，对不同零件赋予差异化材质：金属结构件采用磨砂合金钢材质，还原金属切削加工后的哑光金属质感，表面添加细微的加工纹理提升真实度；操作手柄顶部的按压头采用亮面红色塑料材质，通过高反光属性与金属部件形成视觉区分，方便快速识别操作区域；框架类支撑件采用蓝色阳极氧化铝材质，既区分不同功能部件，也让整体模型的视觉层次更加清晰。场景搭建采用柔和的工作室三点布光，主光源从斜上方投射，打出结构的立体阴影，辅助光源补全暗部细节，避免铰接缝隙处出现死黑区域，地面添加轻微的反射效果，让模型呈现出放置于光洁工作台的真实观感。设计过程中针对万向接头的核心铰接部位做了结构优化，通过销轴连接的转动副设计，保证接头可以在一定角度范围内灵活偏转，同时搭配限位结构避免转动超出行程；压杆部分采用杠杆力学原理设计，将手动按压力通过曲柄结构传递到接头端，放大输出压力，适配小工件的压装、接驳作业需求。整体模型做了分解视图的配置设置，可以通过配置切换快速查看整体装配形态与各零件的拆分状态，方便初学者理解万向接头的装配逻辑与零件组成，每个零件的建模步骤清晰，特征树规整无冗余特征，所有配合关系无过定义或欠定义问题，可直接用于装配干涉检查、运动仿真演示，也可作为五金接头类产品的设计参考模板，帮助设计人员快速理解手动式万向压接接头的结构原理与设计要点。
