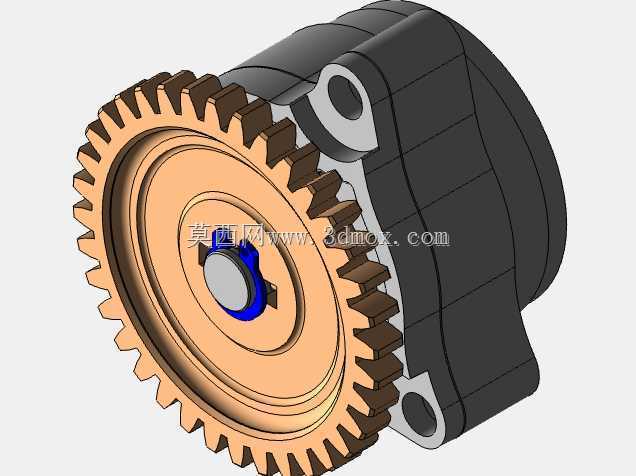

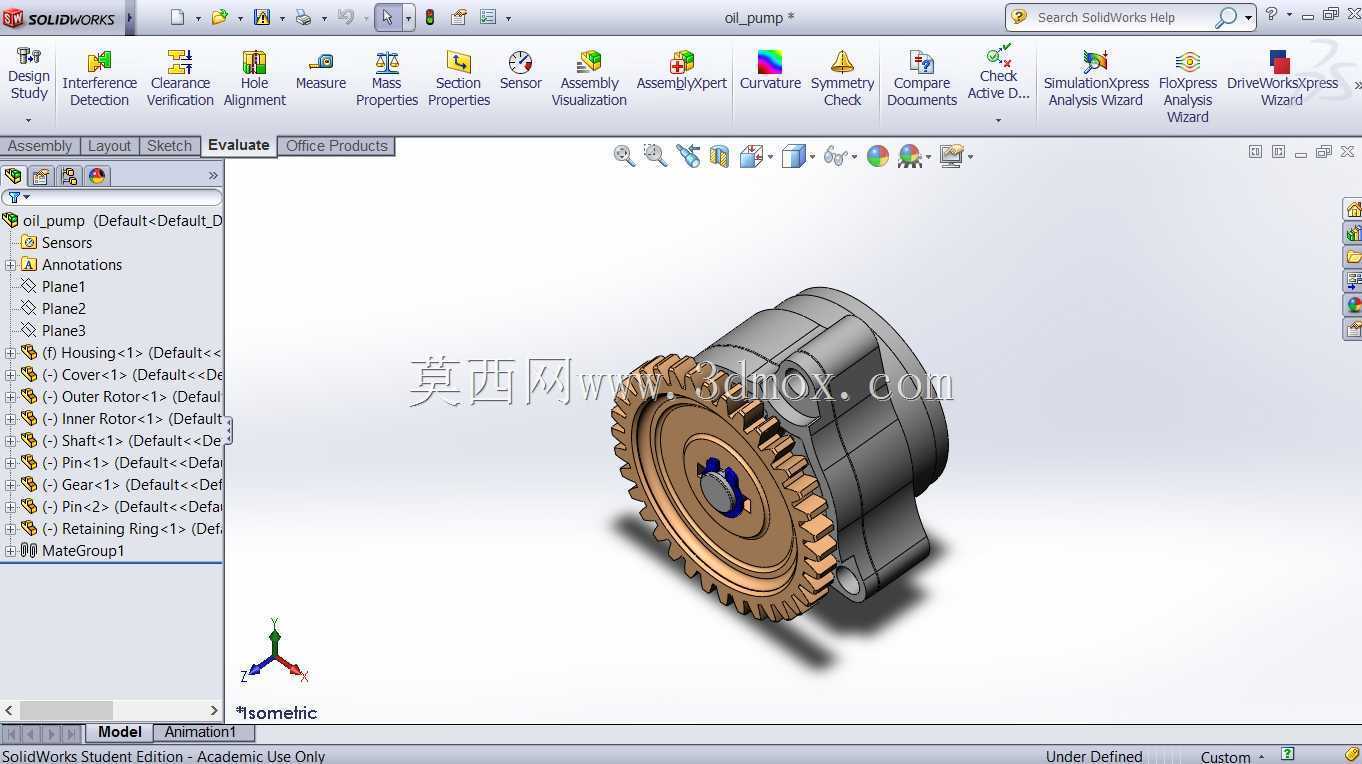

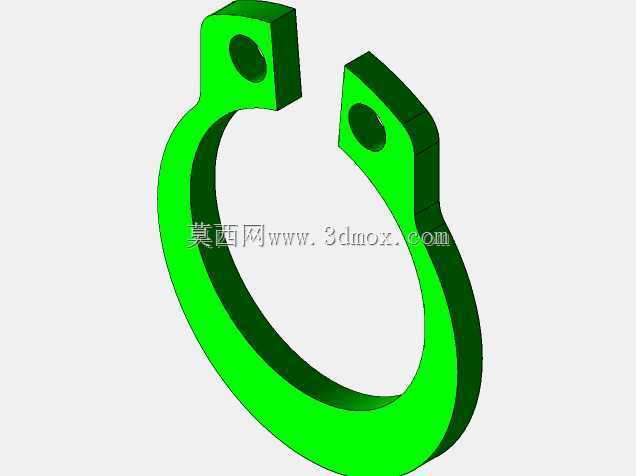

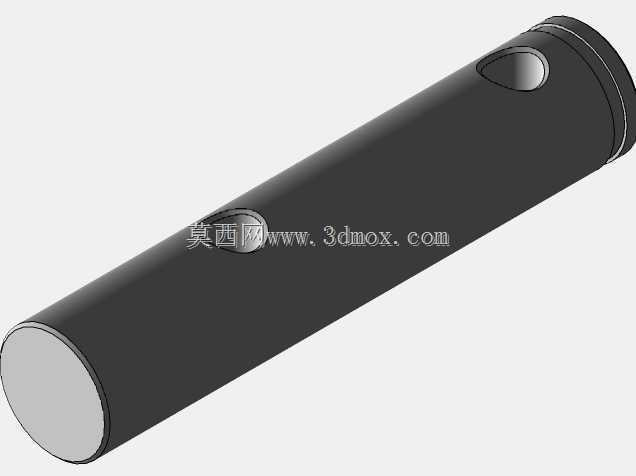

带传动齿轮结构的机油泵三维结构

　　这款带集成传动齿轮的油泵结构，主要面向内燃机润滑系统、小型液压回路的低压流体输送场景，在车用动力单元、小型工业设备的润滑供油回路中承担核心的压力建立职能，负责将储油腔的润滑油加压后输送到各摩擦副位置，保障运动部件接触面形成稳定油膜，避免干摩擦造成的部件烧蚀、磨损加剧问题。从实际工程应用的角度看，这类齿轮驱动的转子式油泵结构，相比皮带驱动、独立轴驱动的方案，能够直接与发动机正时齿轮系啮合，省去额外的传动连接部件，大幅压缩动力传递路径的空间占用，同时传动比匹配更直接，供油压力随主机转速的响应特性更线性，不会出现传动打滑带来的供油滞后问题。

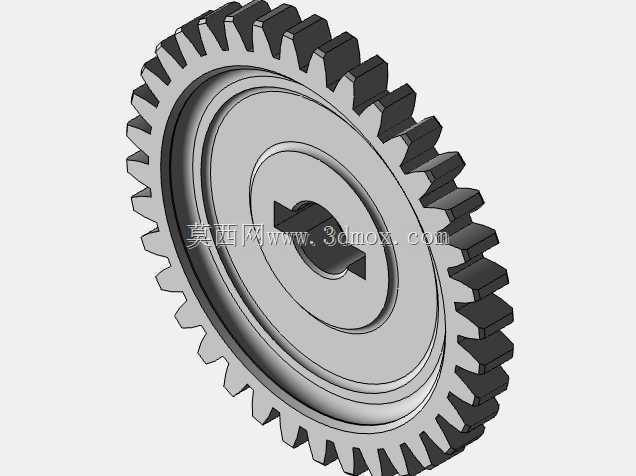

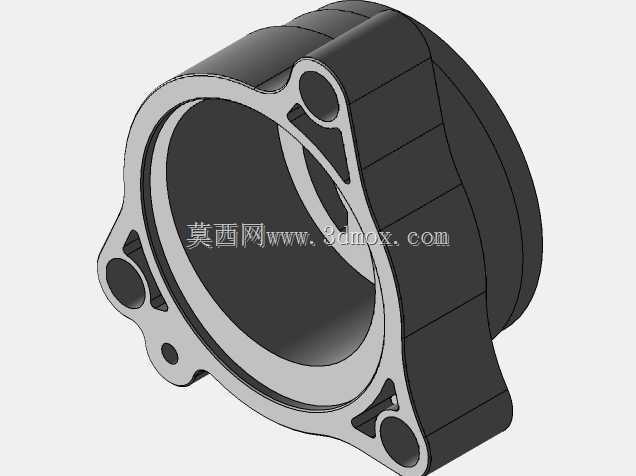

　　在功能特性设计上，该泵体采用集成式壳体结构，将泵腔、齿轮安装定位面、轴封容纳腔、进出油道全部整合在单一铸铝壳体内，减少了分体式结构的密封连接面数量，从根源上降低了油压泄漏的风险点。外露的传动齿轮采用直齿圆柱齿形设计，齿部参数匹配常规正时齿轮系的模数，啮合侧隙控制在0.08-0.15mm区间，既保证高速运转下不会出现卡滞，也能避免侧隙过大带来的传动冲击、噪音超标问题。齿轮与泵内部转子采用同轴刚性连接，动力输入无额外缓冲结构，适合转速波动范围在1000-6000rpm的常规工况，能够在主机启动瞬间快速建立起工作油压，避免冷启动阶段的部件缺油磨损。

　　设计思路上，这款结构优先考虑了装配便利性与维护成本，泵体侧面预留的定位销孔与安装螺孔，采用跨距对称布置，安装时能够快速与主机箱体的定位面贴合，不需要额外调整同轴度，装配公差带的设计充分考虑了批量生产的铸件公差偏移，安装孔的位置度公差放宽到0.2mm，降低了铸件加工的精度要求，同时不会影响最终的装配精度。泵腔内部的转子容腔采用摆线转子结构，相比外啮合齿轮泵，相同排量下的体积更小，油压脉动更低，输出的流体压力更平稳，能够减少润滑回路里的压力波动，避免油压传感器误报警，也能降低油路里的密封件受交变压力冲击出现的早期老化问题。

　　从安装边界与尺寸控制来看，该泵体的最大外轮廓由传动齿轮齿顶圆、泵体壳体外径共同决定，轴向安装尺寸控制在齿轮端面到泵体后端安装面的距离范围内，所有外接油口均采用端面密封结构，不需要额外的管接头螺纹连接，直接通过主机箱体上的对应油道对接，减少了外接管路的布置空间。设计时特意将轴封位置设置在泵体靠近传动齿轮的一侧，即使出现少量的油液渗漏，也会直接滴落到主机箱体内，不会渗漏到外部造成污染，同时轴封的更换不需要完全拆解泵体，只需要拆下传动齿轮就能完成轴封更换，大幅降低了后期维护的拆解工作量。

　　在细节结构处理上，泵体上的减重槽布置在非受力的壳体外侧面，既不会影响壳体的承压强度，也能有效降低整体重量，壳体壁厚根据不同位置的受力情况做了差异化设计，泵腔承压区域的壁厚保持在3.5mm以上，安装法兰位置的壁厚加厚到5mm，而非受力区域的壁厚控制在2mm，在满足1.2倍最大工作压力的强度要求前提下，尽可能压缩了材料用量。传动齿轮与转子轴的连接采用过盈配合加平键定位，能够传递的最大扭矩远超泵的工作阻力矩，即使在低温冷启动、油液粘度大幅升高的工况下，也不会出现齿轮与轴相对打滑的问题，保障极端工况下的传动可靠性。进出油道的流道做了圆弧过渡处理，没有直角转折结构，能够降低油液在流道内的流动阻力，提升泵的容积效率，减少不必要的功率损耗，这一点在小功率动力单元上尤为重要，能够降低油泵本身的功率消耗，提升整体的动力输出效率。
